Eckpfosten links ø42,4x1230mm AISI304 seitliche Befestigung satin
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

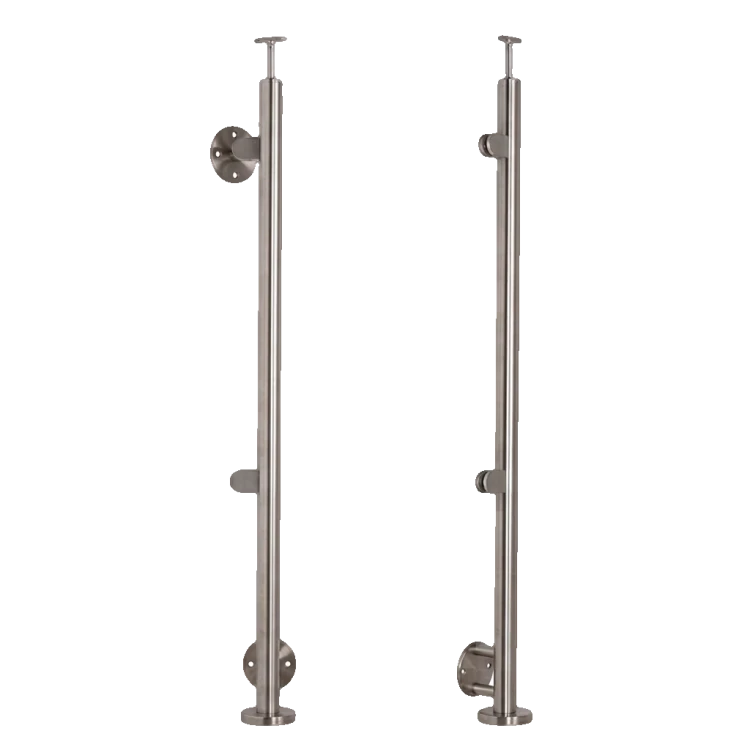

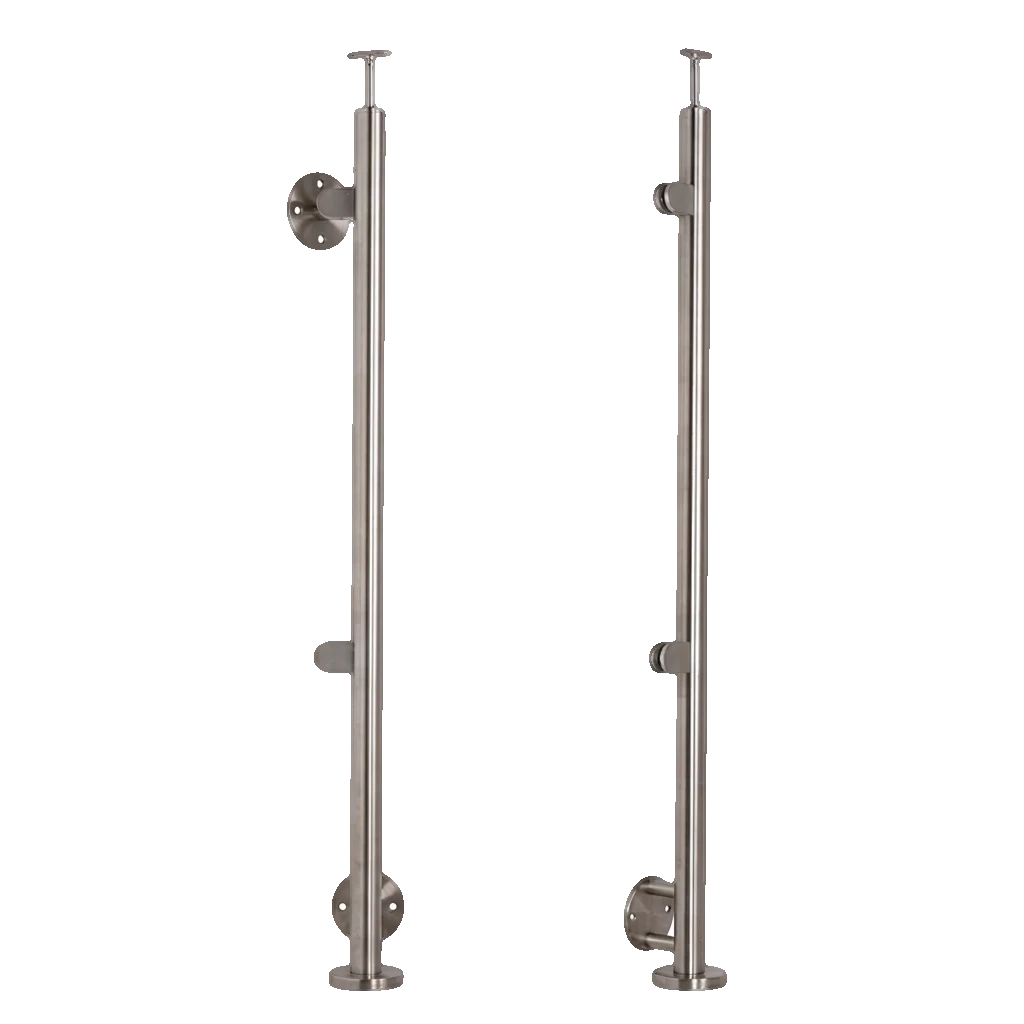

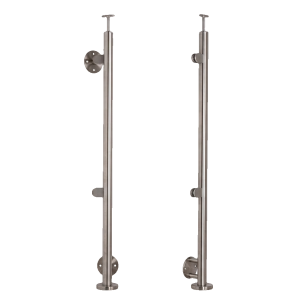

Eckpfosten links ø42,4 mm aus Edelstahl mit Glashaltern
Eckpfosten links aus Stahl mit einem Durchmesser von ø42,4 mm und einer Höhe von 1230 mm, bestimmt für den Bau eleganter Glasgeländer. Hergestellt aus hochwertigem Edelstahl AISI 304 mit satinierter Oberfläche, gewährleistet er Langlebigkeit und ästhetisches Aussehen sowohl im Innen- als auch Außenbereich von Gebäuden. Der Pfosten ist mit zwei Glashaltern und seitlicher Befestigung an der Wand ausgestattet, was eine schnelle und stabile Montage ohne die Notwendigkeit einer Verankerung im Boden ermöglicht.
Kompletter Montagesatz
Der Pfosten wird als fertiger Montagesatz geliefert, der alle notwendigen Elemente enthält. Der Satz umfasst die seitliche Befestigung (Wandrosette), zwei Glashalter mit den Abmessungen 40×50 mm sowie Pfostenverbinder mit verstellbarer Handlaufstütze. Dank der Vollständigkeit des Satzes muss der Installateur keine zusätzlichen Komponenten bestellen — es genügt, entsprechendes gehärtetes oder laminiertes Glas und einen Handlauf vorzubereiten.
Die Glashalter handhaben Glasscheiben mit einer Dicke von 6 mm bis 10,76 mm, was sowohl einzelnes gehärtetes Glas als auch beliebte Konfigurationen von laminiertem Glas (z.B. 2×5 mm mit PVB-Folie) umfasst. Dadurch eignet sich ein Pfostenmodell für viele Geländerprojekte. Für den Glashalter muss eine Dichtung aus der Serie 50D1 zusätzlich erworben werden

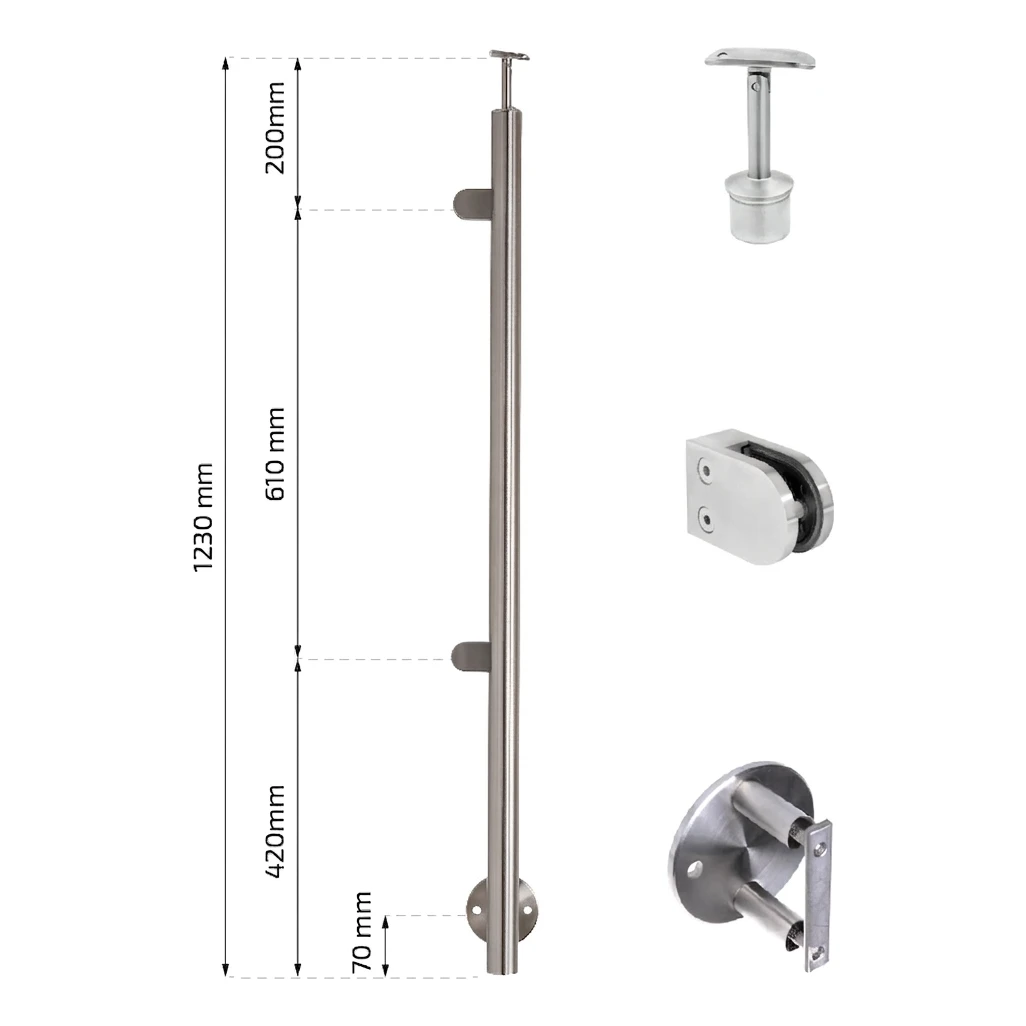

Abmessungen und Anordnung der Elemente am Pfosten
- Gesamthöhe des Pfostens: 1230 mm
- Durchmesser des Pfostenrohrs: ø42,4 mm
- Abstand vom unteren Ende des Pfostens zur Achse der seitlichen Befestigung: 70 mm
- Abstand vom unteren Ende des Pfostens zur Achse des unteren Glashalters: 420 mm
- Achsabstand der Glashalter: 610 mm
- Abstand von der Achse des oberen Halters zur oberen Rohrkante: 200 mm
- Gewicht des Satzes: 3,45 kg

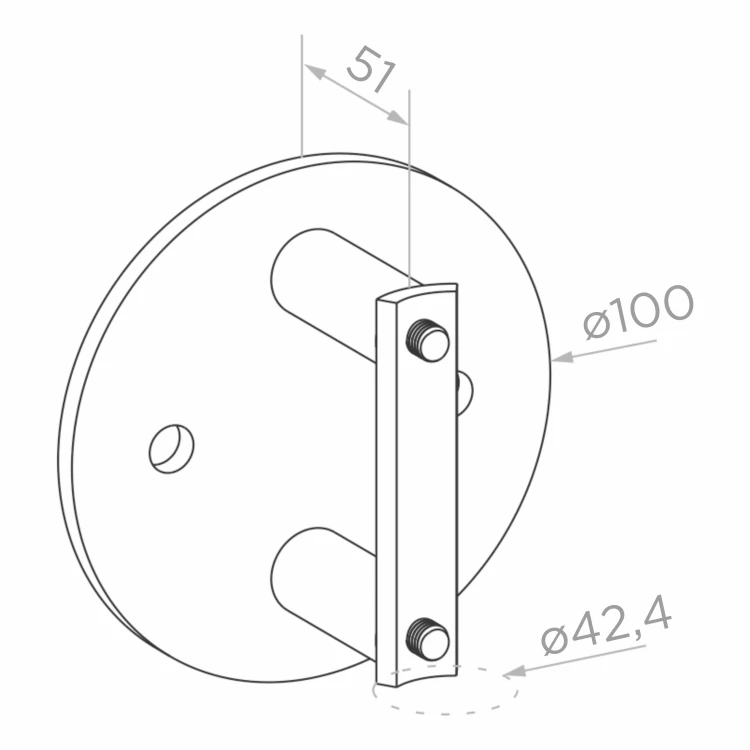

Seitliche Befestigung — Wandrosette
Die Montagerosette mit einem Durchmesser von ø100 mm gewährleistet eine stabile und ästhetische Befestigung des Pfostens an der Wand. Der Montageabstand von 51 mm (von der Wandoberfläche zur Pfostenachse) garantiert einen angemessenen Abstand für die freie Führung der Glasscheiben. Die Montagelöcher in der Rosette ermöglichen eine sichere Verankerung an gemauerten, betonierten und anderen tragenden Konstruktionen.

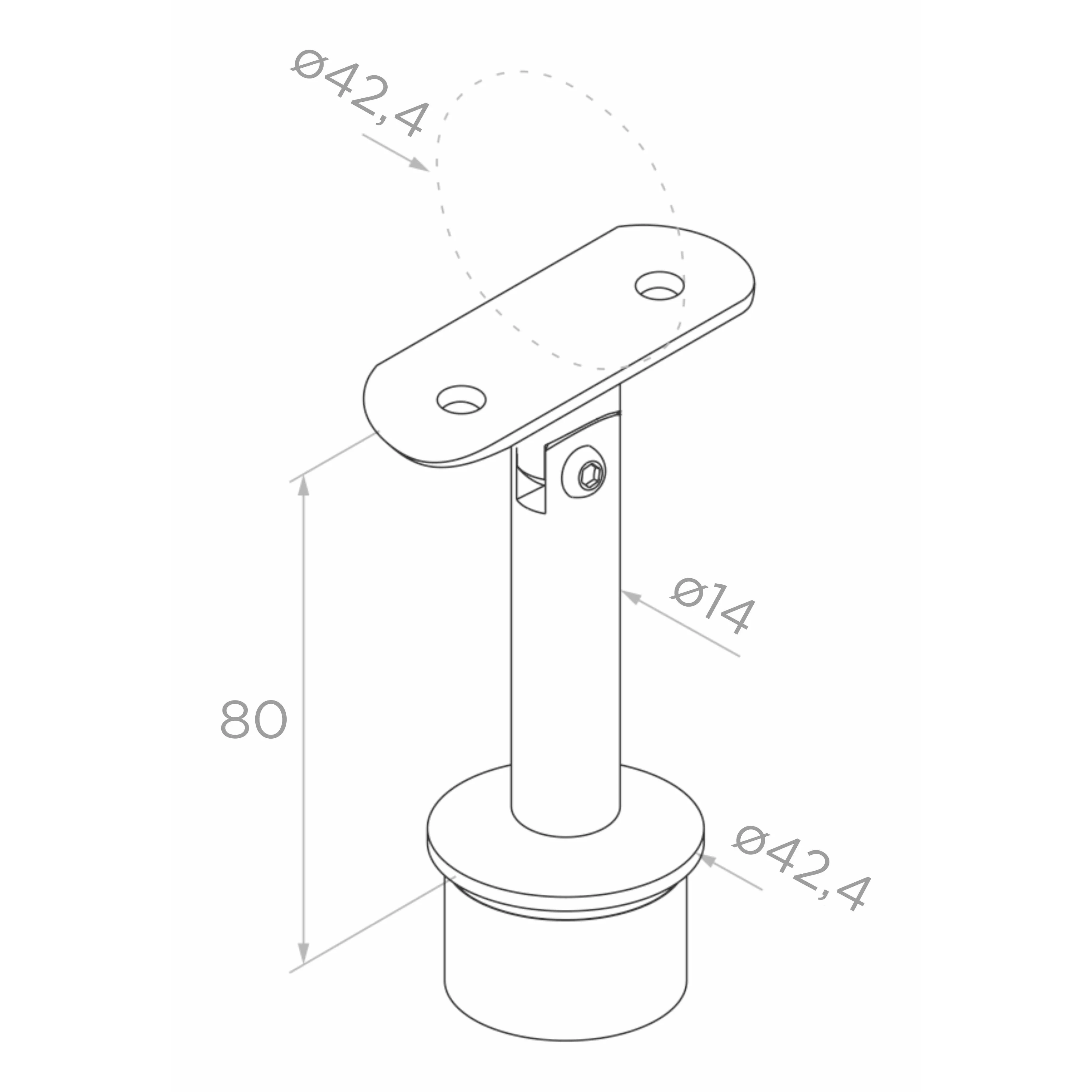

Verbinder für Handlaufstütze
Der am oberen Ende des Pfostens montierte Verbinder dient zur Befestigung eines Handlaufs mit einem Durchmesser von ø42,4 mm. Die Gesamthöhe des Verbinders beträgt 80 mm, und der Befestigungszapfen hat einen Durchmesser von ø14 mm. Die obere Stützplatte verfügt über eine Neigungswinkeleinstellung, was eine Anpassung an verschiedene Treppenkonfigurationen und Neigungen ermöglicht. Die Einstellung erfolgt über eine eingebaute Inbusschraube.

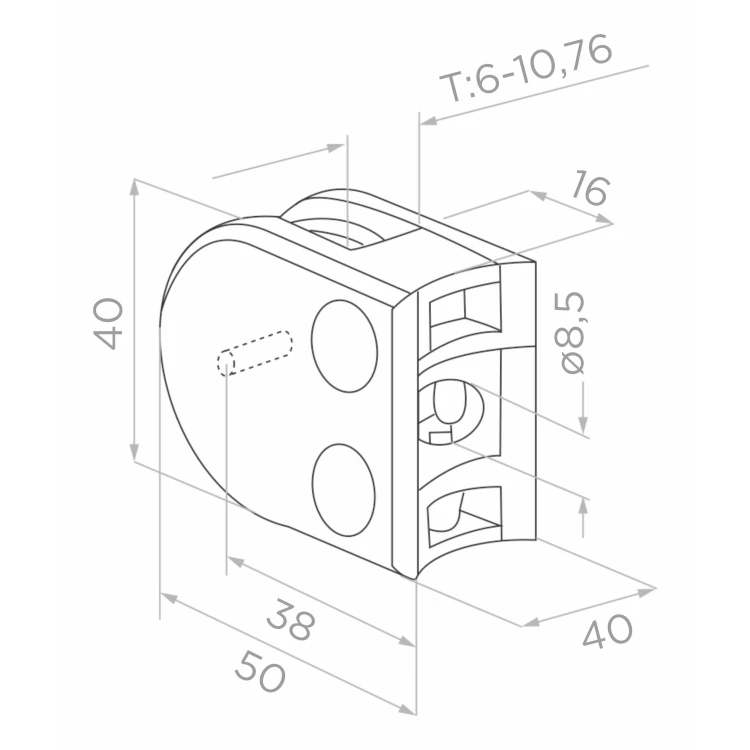

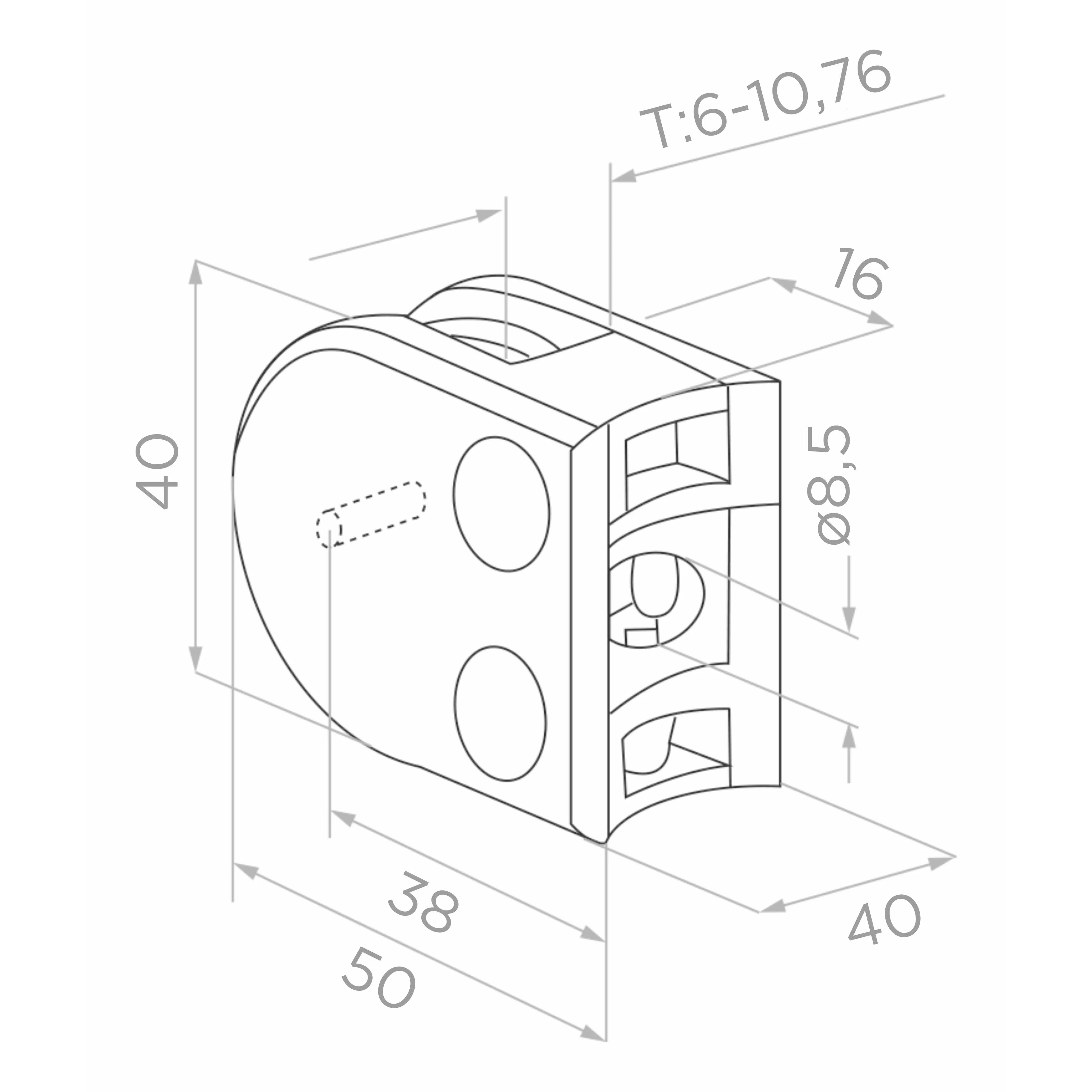

Glashalter — Parameter
- Abmessungen des Halters: 40 × 50 × 40 mm (H × L × B)
- Abstand der Montagelöcher: 38 mm
- Durchmesser der Montagelöcher: ø8,5 mm
- Glasdickenbereich: 6–10,76 mm
- Anzahl Halter im Satz: 2 Stk.
Technische Spezifikation
- Typ: Eckpfosten links
- System: ø42,4 mm
- Gesamthöhe: 1230 mm
- Material: Edelstahl AISI 304
- Oberflächenausführung: satin (geschliffen)
- Montageart: seitlich (wandmontiert)
- Durchmesser der Befestigungsrosette: ø100 mm
- Abstand von der Wand: 51 mm
- Unterstützte Glasdicke: 6–10,76 mm
- Handlaufdurchmesser: ø42,4 mm
- Gewicht des Satzes: 3,45 kg
- EAN: 5903313202213
Satzinhalt: seitliche Befestigung (Wandrosette), 2× Glashalter 40×50 mm, Handlaufstützenverbinder mit Winkeleinstellung.
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
| Montagesystem | 42,4 mm |
