Eckpfosten für Glasgeländer ø42,4x1060/1102,4mm 4 Halterungen geschliffen
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

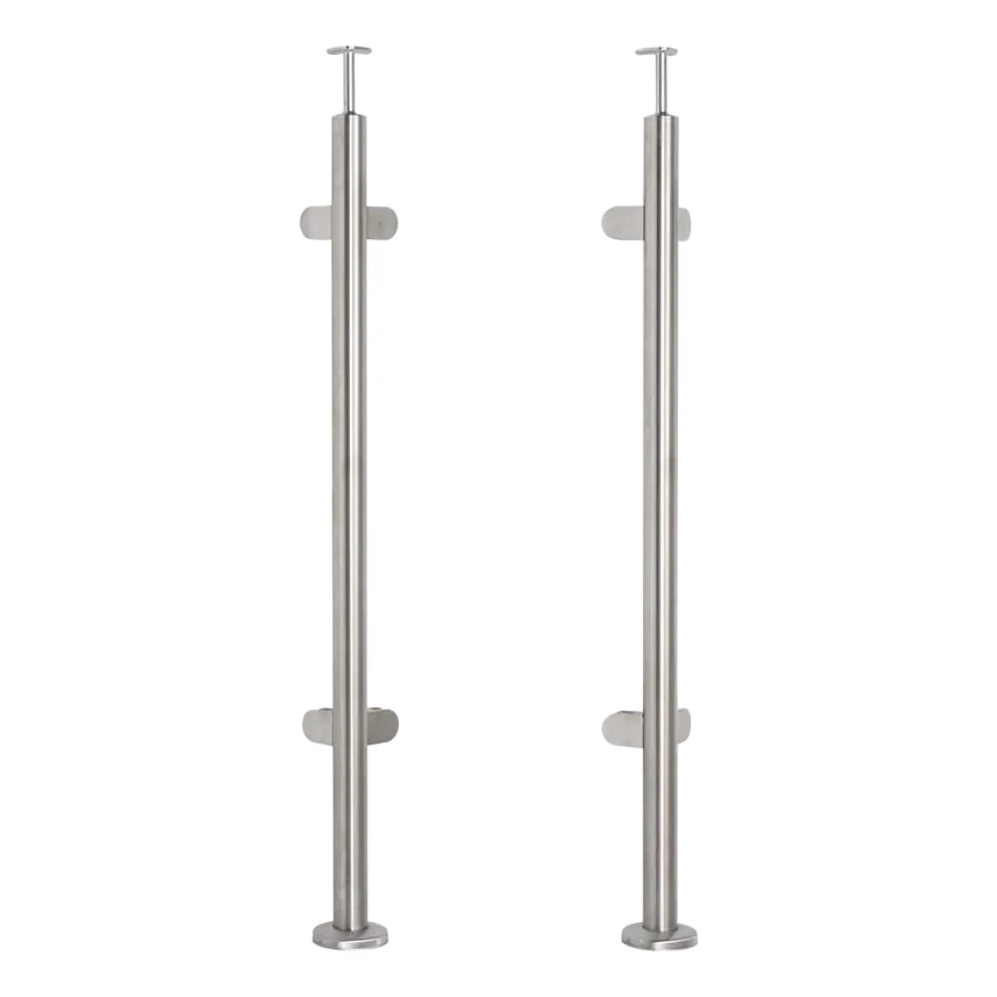

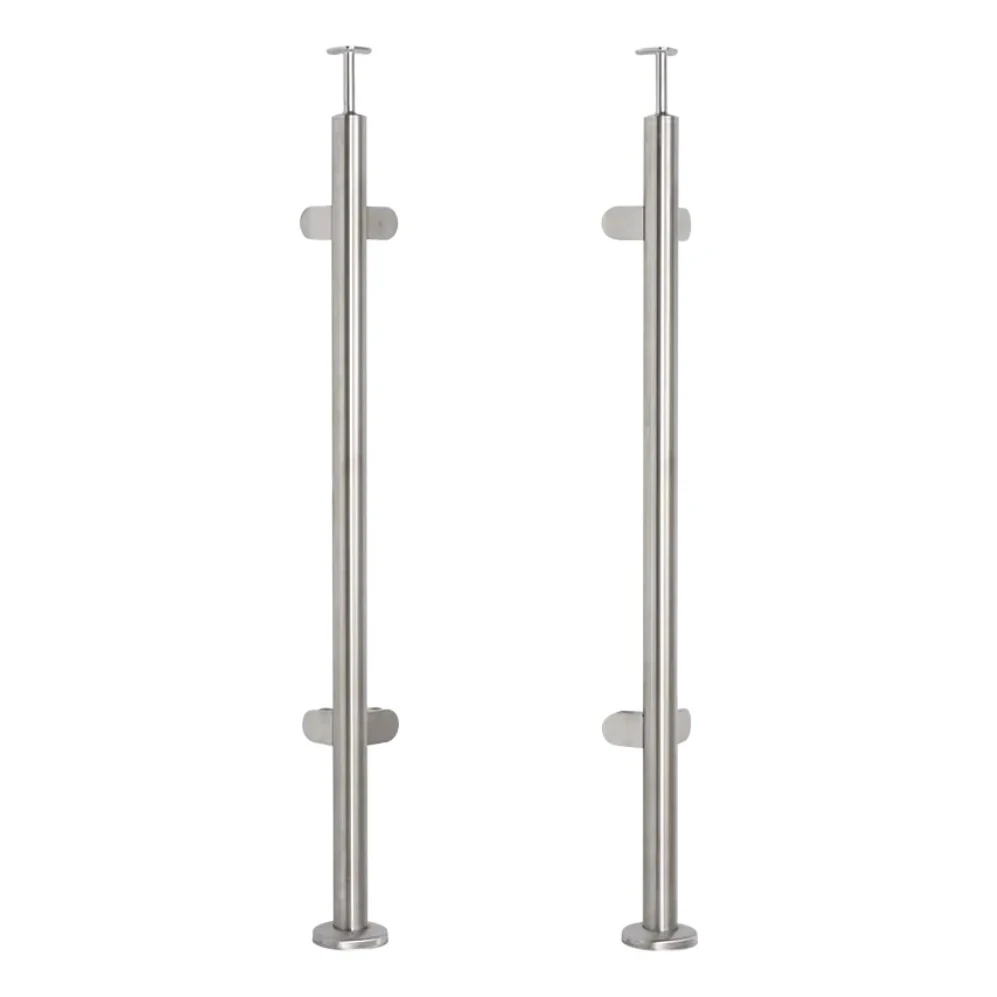

Eckpfosten für Geländer aus Edelstahl ø42,4 mm – 4 Glashalterungen
Eckpfosten für Geländer aus Edelstahl AISI 304 mit satiniertem Finish — fertige Komponente für den Bau professioneller Glasgeländer. Ausgestattet mit 4 Glashalterungen mit den Abmessungen 40×50 mm, die Glasscheiben mit einer Dicke von 6 bis 10,76 mm aufnehmen. Die universelle Konstruktion ermöglicht den Einsatz sowohl bei Balkon- als auch Treppengeländern.
Einfache Montage und flexible Einstellung
Die Handlaufstütze ist nicht fest verklebt — für ihre Montage muss anaerober Klebstoff für Edelstahl verwendet werden. Diese Lösung bietet mehrere wichtige Vorteile:
- Die Handlaufmontage ist einfacher und schneller
- Die Pfosteneinstellung kann an die Baustellenbedingungen angepasst werden
- Bei Bedarf — z.B. bei unebenen Böden — kann der Pfosten gekürzt werden
Der Pfosten wird im Boden montiert und ist für Eckkonstruktionen mit einem Winkel von 90° bestimmt — die Handlaufstütze besitzt eine entsprechend geformte Montageplatte.

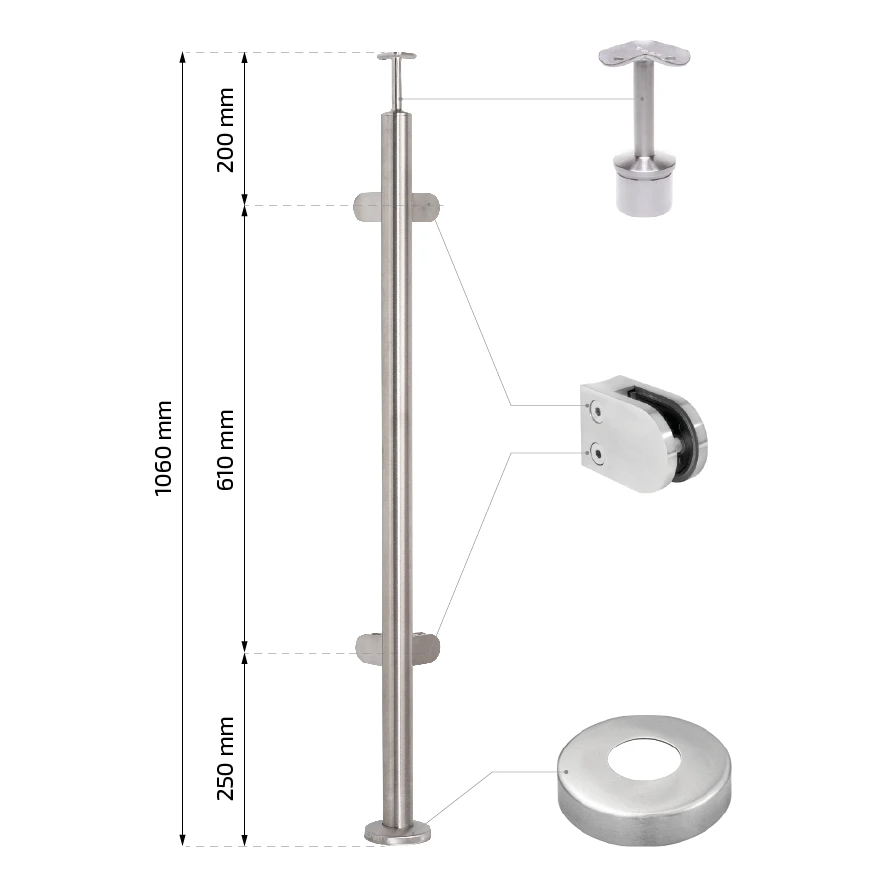

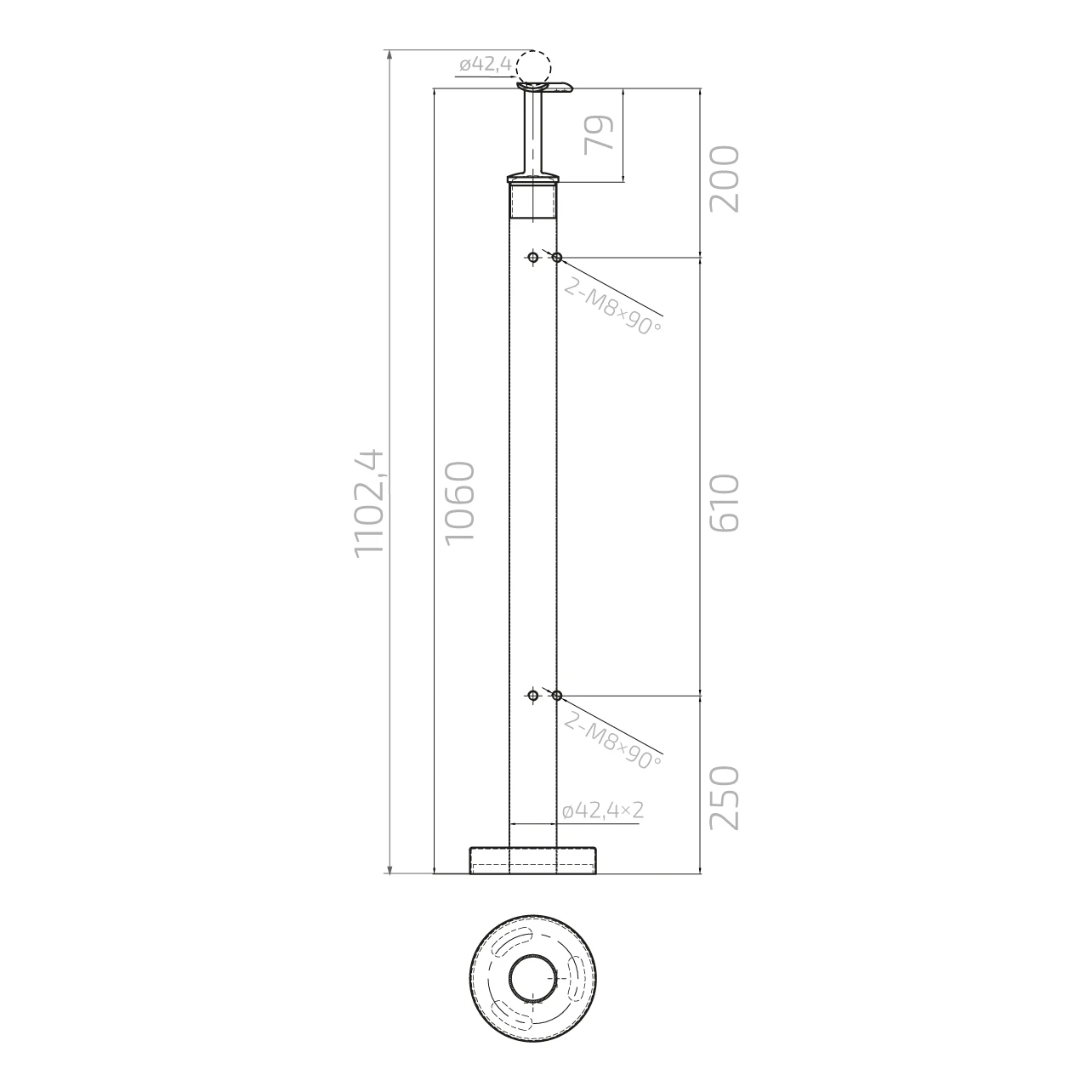

Pfostenabmessungen
- Höhe des Pfostenrohrs: 1060 mm
- Gesamthöhe (bis Handlaufachse): 1102,4 mm
- Rohrdurchmesser: ø42,4 mm, Wandstärke: 2 mm
- Abstand der Glashalterungen: 610 mm
- Abstand der unteren Halterungen von der Basis: 250 mm
- Abstand der oberen Halterungen von der Rohrspitze: 200 mm
- Höhe der Handlaufstütze: 79 mm
- Handlaufdurchmesser: ø42,4 mm
- Montagebohrungen der Halterungen: 2×M8 im 90° Winkel
Lieferumfang
- Eckpfosten aus Edelstahl AISI 304
- Glashalterungen — 4 Stück (Abmessungen: 40×50×40 mm)
- Pfostenverbinder (Eck-Handlaufstütze 90°)
- Basisabdeckung (Rosette)
- Kompletter Satz Glasdichtungen 8 mm
Bei Verwendung von Glas mit anderer Dicke als 8 mm ist es notwendig, Dichtungen in der entsprechenden Größe zu wählen — die Halterungen können Glas mit einer Dicke von 6 bis 10,76 mm aufnehmen.

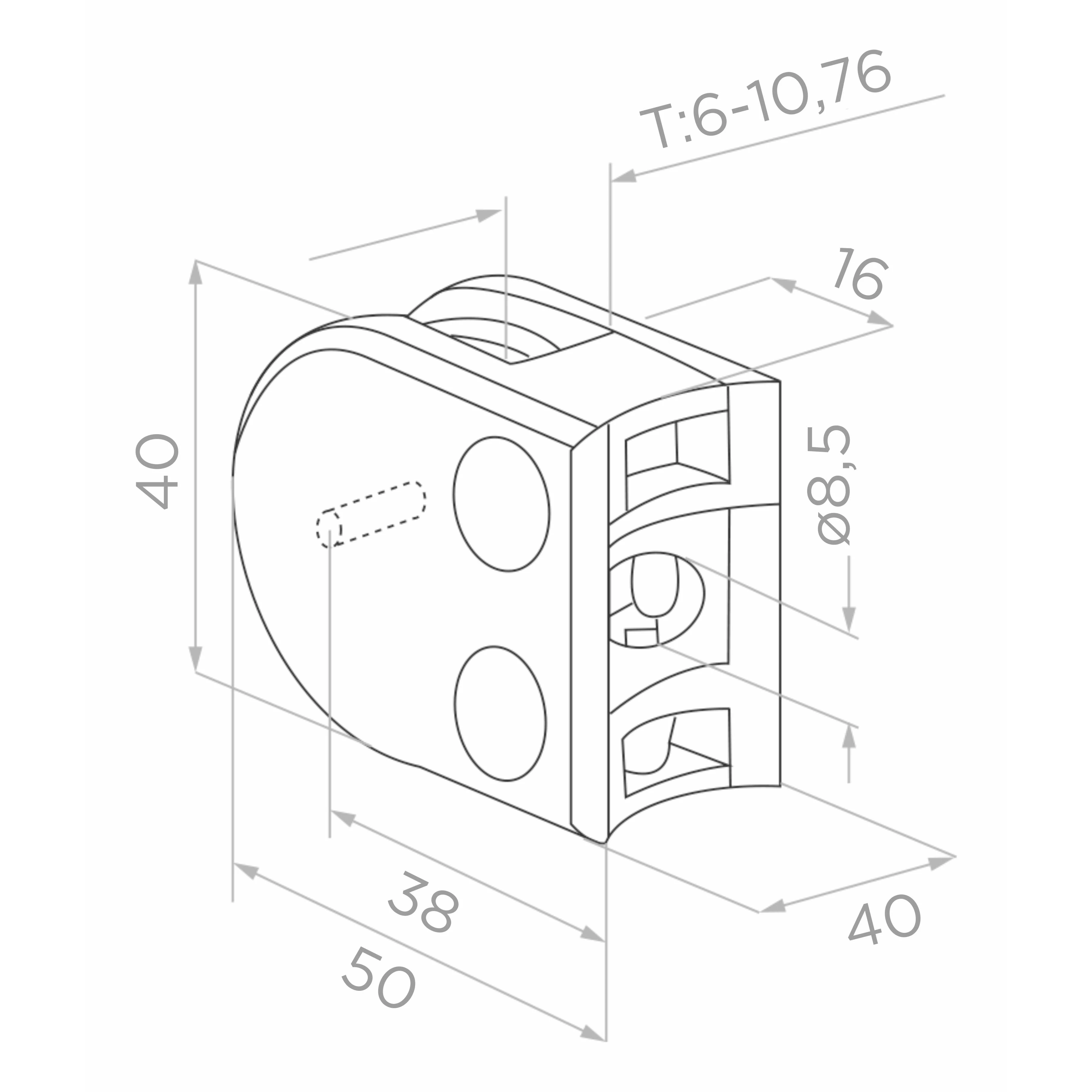

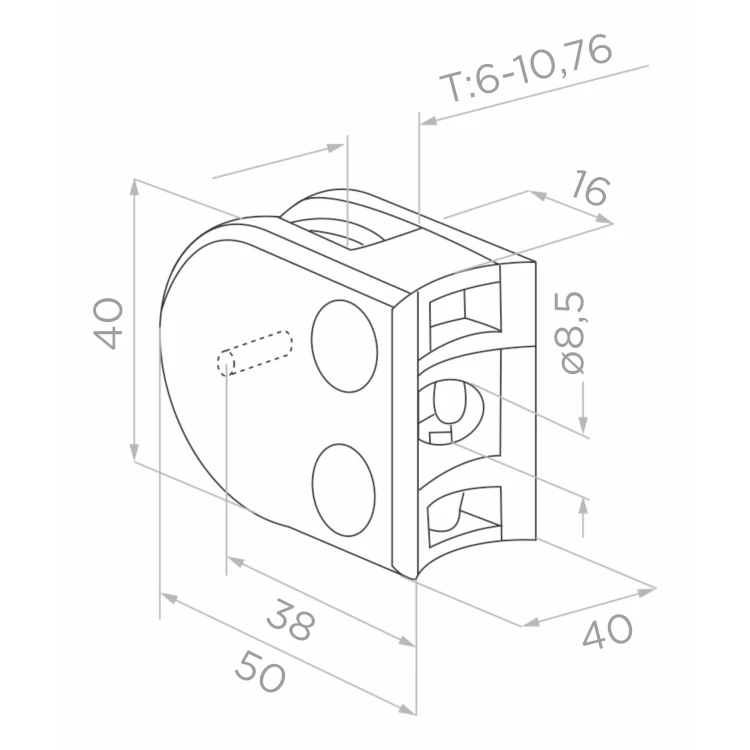

Parameter der Glashalterung
- Abmessungen: 50×40×40 mm (Länge × Höhe × Tiefe)
- Gerader Teil: 38 mm
- Dicke des aufgenommenen Glases: 6–10,76 mm
- Durchmesser der Montagebohrung: ø8,5 mm
- Abstand der Bohrachse von der Kante: 16 mm

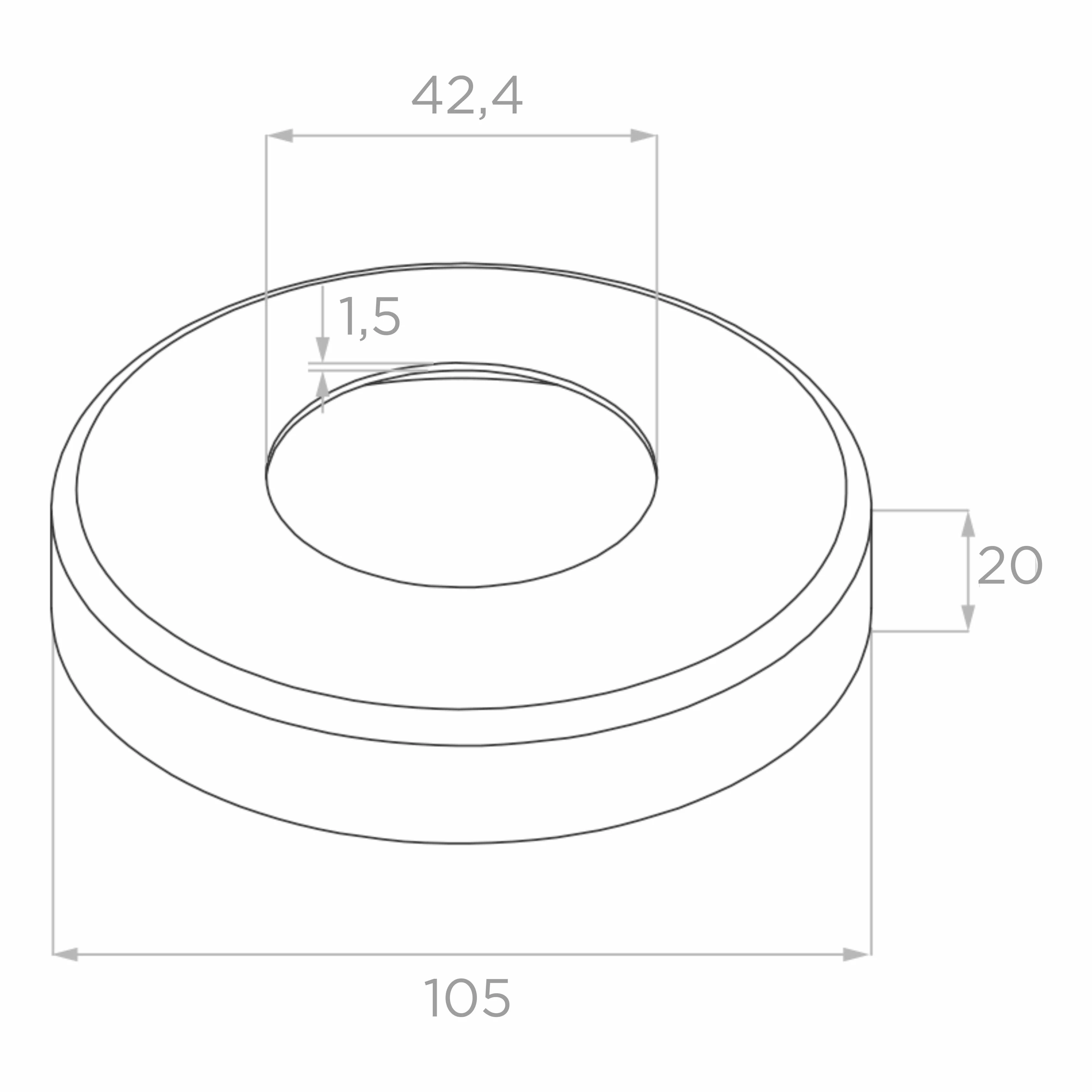

Parameter der Basisabdeckung
- Außendurchmesser: 105 mm
- Innendurchmesser: ø42,4 mm
- Höhe: 20 mm
- Materialstärke: 1,5 mm

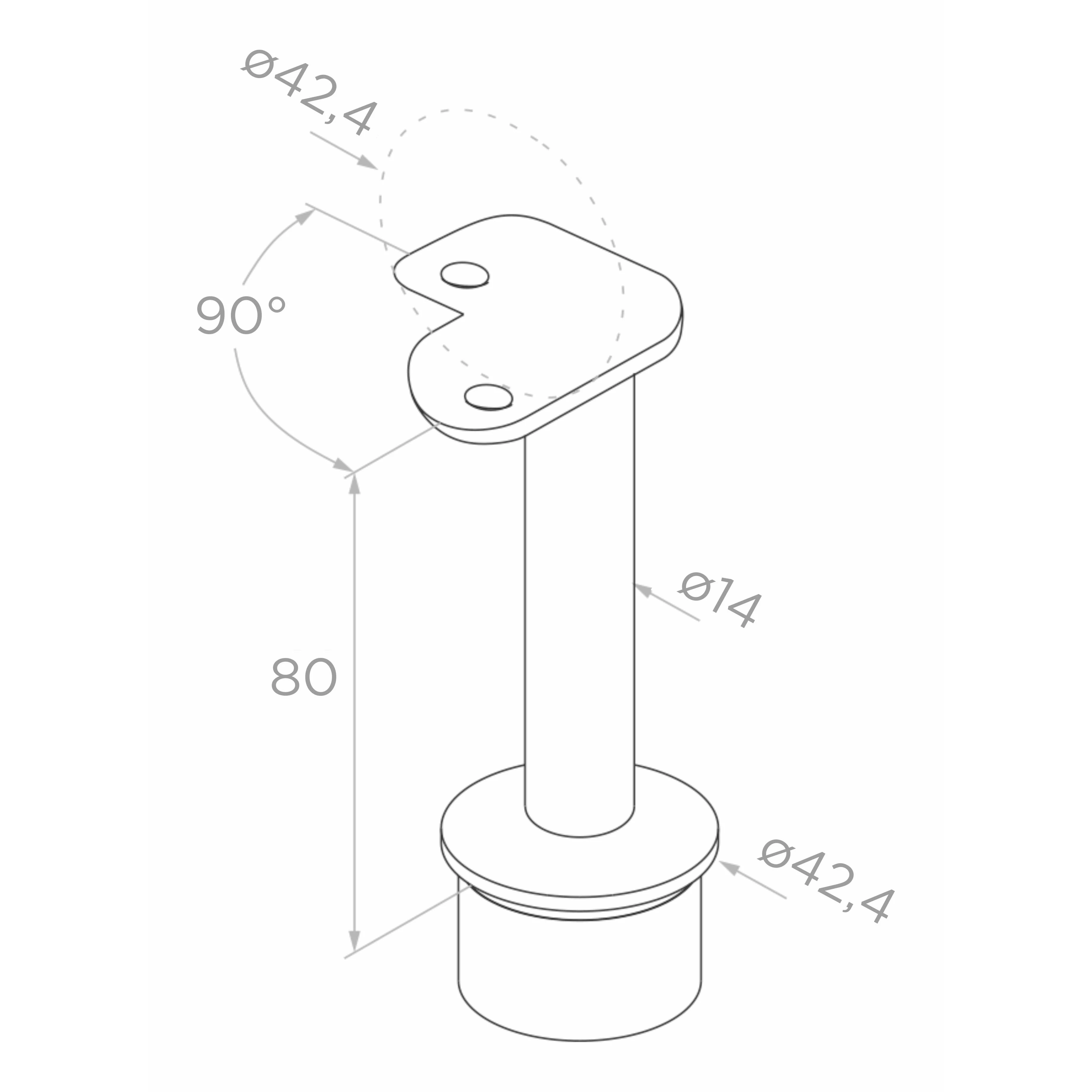

Parameter der Handlaufstütze
- Höhe vom Flansch zur Handlaufachse: 80 mm
- Zapfendurchmesser: ø14 mm
- Basisdurchmesser: ø42,4 mm
- Handlaufdurchmesser: ø42,4 mm
- Winkel der Montageplatte: 90°
Allgemeine Daten
- Material: Edelstahl AISI 304
- Oberflächenbehandlung: geschliffen / satiniert
- Gewicht: 3,66 kg
- EAN: 5903313202190
Technische Daten
| Material | AISI 304 |
| Oberfläche | Satin |
| Montagesystem | 42,4 mm |
