Eck-Zaunschelle 80×80 mm schwarz RAL 9005 – komplettes Montageset

Schellenband aus 2 mm starkem Blech um den Pfosten 80 × 80 mm, zwei Laschen mit Schrauben 2 × M8 × 25 und Abstandhaltern für Draht Ø 4 mm

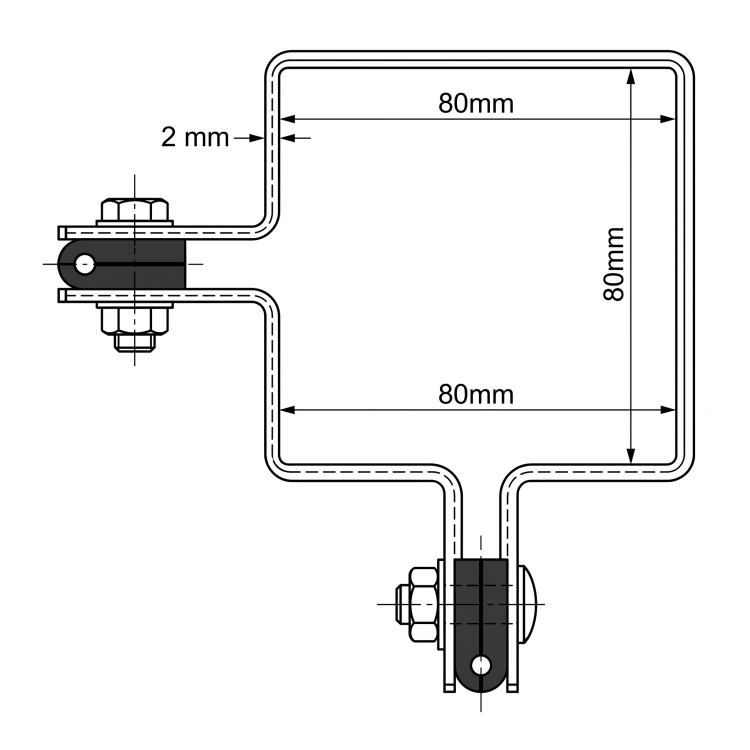

Maßzeichnung in voller Größe öffnen

Über das Produkt

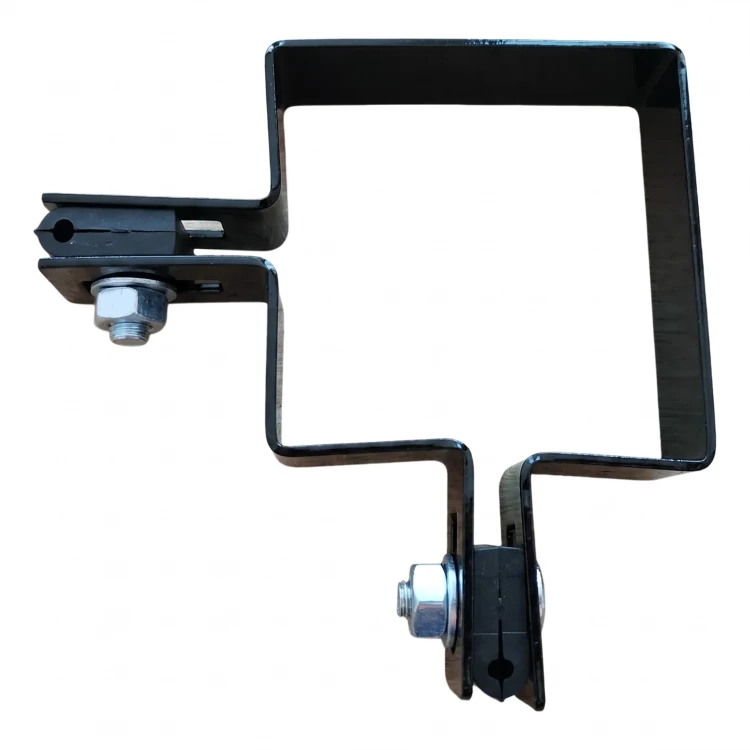

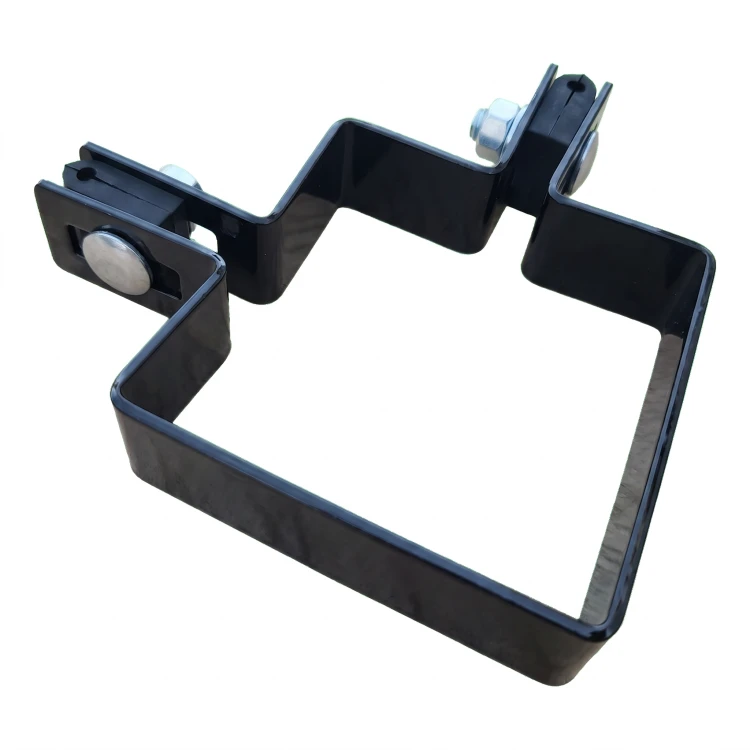

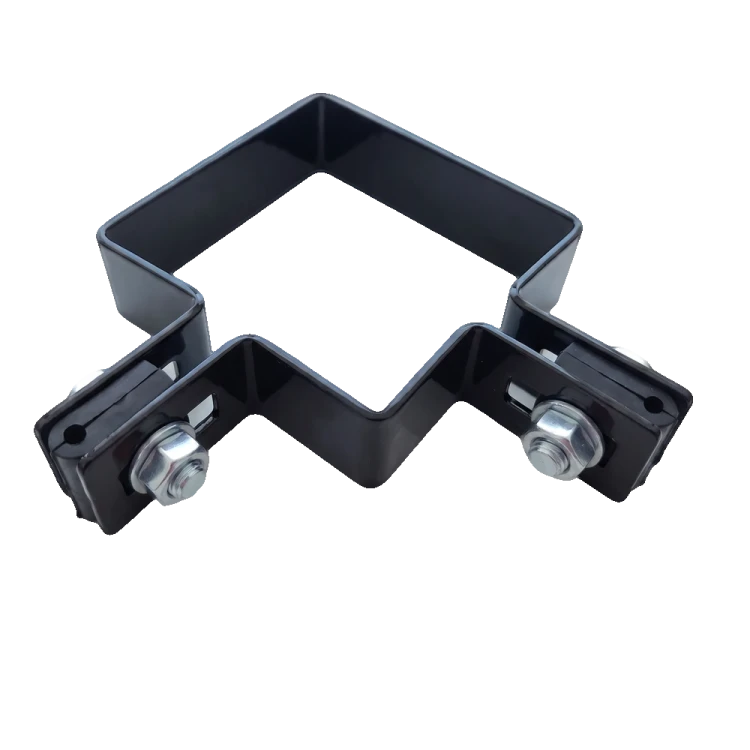

Die Eckschelle dient zur Befestigung von zwei Gittermatten an einem Pfosten, wenn der Zaunverlauf um 90° abknickt. Das Schellenband aus Blech umschließt den Pfosten, und zwei Laschen an benachbarten Pfostenseiten halten die Drähte der beiden Gittermatten.

Das Innenmaß a × a beträgt 80 × 80 mm, sodass die Zaunschelle auf einen Pfosten mit diesem Querschnitt passt. Die Blechdicke s beträgt 2 mm. Im Lieferumfang sind Schrauben 2 × M8 × 25 mit Muttern sowie Kunststoff-Abstandhalter für Draht Ø 4 mm enthalten.

Die Beschichtung (verzinkt + pulverbeschichtet, Schwarz RAL 9005) schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung.

Abmessungen

Werkstoff und Beschichtung

Verkaufseinheit

Auswahl und Montage

• ✓Prüfen Sie den Pfostenquerschnitt – die Zaunschelle passt auf Pfosten mit 80 × 80 mm.
• ✓Legen Sie die Zaunschelle so um den Pfosten, dass die Laschen jeweils auf der Seite der beiden an der Ecke zusammentreffenden Gittermatten liegen.
• ✓Legen Sie den Draht der Gittermatte in den Kunststoff-Abstandhalter ein und ziehen Sie die Schraube M8 in der Lasche fest.
