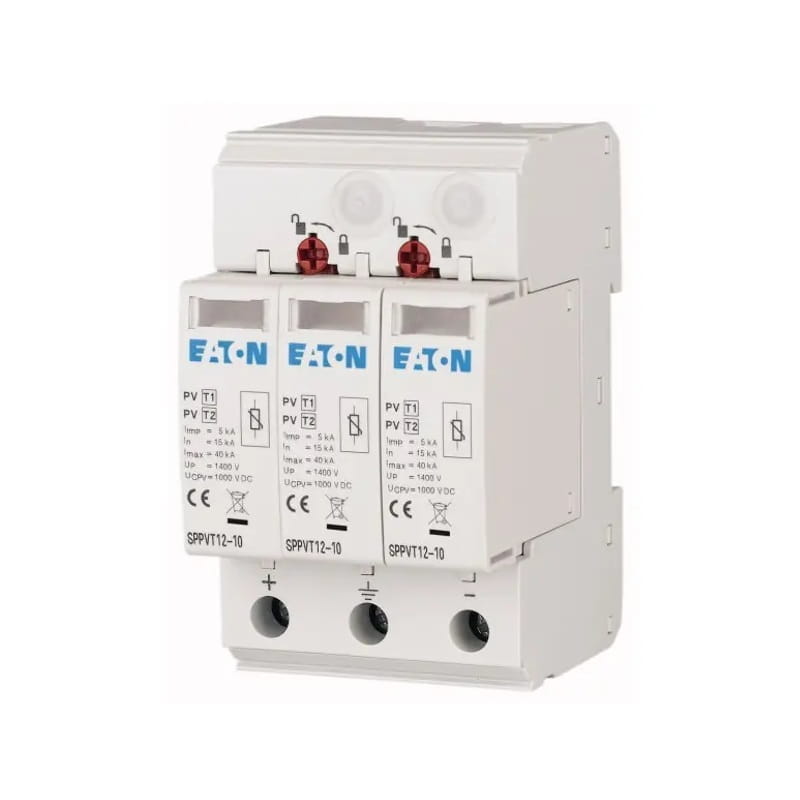

Eaton Überspannungsableiter PV DC Typ 1+2 (Klasse B+C) 1000V 2P+N 15kA 3,7kV
Feedback zum Produkt hinterlassen
Überspannungsschutz DC Typ 1+2 für Photovoltaikanlagen 1000V 2P+N, Ableitstrom 15kA, Schutzpegel 3,7kV. Austauschbare Einsätze, optische Zustandsanzeige, Stoßstromfestigkeit 40kA, Montage auf DIN-Hutschiene TH-35.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Variante wählen:
Einzelne Varianten können preislich abweichen
Wählen Sie die Menge und Größe der Verpackung
Produktcode:
Produkteigenschaften
[PIM] ograniczniki-przepiec #93
- Anwendung DC (Photovoltaik)
- Überspannungsschutz-Typ (SPD-Klasse) T1+T2 (B+C)
- Nennspannung [V] 1000V DC
- Polzahl 2P+N
- Blitzstrom (Iimp/In) [kA] 15 kA
- Marke EATON
- Schutzpegel (Up) [kV] 3,7 kV
Beschreibung
Überspannungsableiter PV DC Typ 1+2 (B+C) 1000V 2P+N 15kA 3,7kV SPPVT12-10-2+PE 177256 EATON
Überspannungsableiter PV DC Typ 1+2 (B+C) 1000V 2P+N 15kA 3,7kV SPPVT12-10-2+PE 177256 EATON ist ein Gerät, das zum Schutz elektrischer Anlagen vor Überspannungen entwickelt wurde, die durch atmosphärische Entladungen oder Störungen im Übertragungsnetz auftreten können.
Die Funktion dieses Ableiters besteht darin, die Durchflusszeit zu verkürzen und die Häufigkeit des Folgestroms zu begrenzen, um Netzkomponenten zu schützen. Dieser Schutz ist speziell für den Einsatz in geerdeten und ungeerdeten Photovoltaik-PV-Anlagen konzipiert. Er bietet austauschbare Einsätze sowie optische Indikatoren, die sein Ansprechen signalisieren.
Die SPPVT-Serie von Überspannungsableitern zeichnet sich durch eine Stoßstromfestigkeit von bis zu 40 kA aus und verfügt über eine Kurzschlussfestigkeit ISCPV von bis zu 1000 A, was sie zu einer zuverlässigen Wahl für die Sicherheit von Photovoltaikanlagen macht.
Spezifikation
| Parameter | Wert |
|---|---|
| Hersteller | EATON |
| Für Netz | DC (Photovoltaik PV) |
| Schutzklasse | B+C (Typ 1+2) |
| Anzahl der Pole | 3 |
| Nennableitstoßstrom (In) | 15kA |
| Spannungsschutzniveau | 3,7kV |
| Breite in Moduleinheiten | 3 |
| Nennbetriebsspannung | 1000 V |
| Schutzart IP | IP20 |
| Maximaler Ableitstoßstrom | 40 kA |
| Netzform | IT |
| Anzahl der Leiter | 2 |
| Nennableitstoßstrom - Scheitelwert (8/20) | 15 kA |
| Nennspannung DC | 1000 V |
| Maximaler Ableitstoßstrom (8/20) | 40 kA |
| Maximale Dauerbetriebsspannung DC | 1050 V |
| Montageart | DIN-Hutschiene TH-35 mm |
| Größe | 3 Module |
| Maximale Spannung der Photovoltaikanlage | 1050 V |
| Maximaler Leiterquerschnitt (ein-/mehrdrähtig) | 35 mm² |
| Maximaler Leiterquerschnitt flexibel | 25 mm² |
| Ansprechanzeige am Gerät | optisch |
| Typ 2 | JA |
