Eaton HNB-B16/1N/003 – FI/LS-Schalter B16A 30mA AC
product unavailable
Zur Wunschliste hinzufügen
Beschreibung

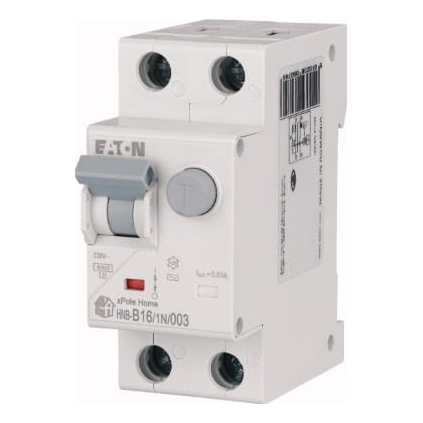

Eaton HNB-B16/1N/003 – FI/LS-Schalter B16A 30mA AC
Eaton HNB-B16/1N/003 ist ein kompakter FI/LS-Schalter mit integriertem Überstromauslöser aus der Serie xPole Home, der in einem Gerät den Überstromschutz und den Fehlerstromschutz vereint. Dadurch benötigt er im Verteilerschrank weniger Platz als eine klassische Kombination aus separatem Leitungsschutzschalter und Fehlerstromschutzschalter — was besonders bei begrenztem Montageplatz in Wohnungsverteilern von Vorteil ist.
Die Auslösecharakteristik B sorgt für schnelles Abschalten bei Kurzschlüssen, wie sie typischerweise in Beleuchtungs- und Steckdosenkreisen auftreten, während die Fehlerstromempfindlichkeit von 30 mA einen wirksamen Personenschutz gegen Stromschlag gewährleistet. Der Auslösetyp AC reagiert auf sinusförmige Fehlerströme — geeignet für Standardinstallationen ohne Verbraucher, die pulsierende Fehlerströme erzeugen.
Vorteile der Serie xPole Home
- Doppelte Anschlussklemmen — Käfigzugklemmen und Schienenklemmen, für flexiblen Leiteranschluss
- Einspeisung von oben oder unten — freie Gestaltung des Schaltschrankaufbaus
- Befestigungsklips für schnelle Montage und Demontage auf der TH35-Hutschiene ohne Werkzeug
- Kompatibilität mit den Verbindungsschienen EVG und Z-GV — einfacher Aufbau mehrpoliger Kombinationen
- Erweiterbar mit Hilfskontakten und Zubehör aus dem xPole Home-System
- Modernes, ergonomisches Design mit gut lesbarer Kennzeichnung
Technische Daten
| Parameter | Wert |
|---|---|
| Hersteller | EATON |
| Serie | xPole Home |
| Artikelnummer | 195121 |
| Bezeichnung | HNB-B16/1N/003 |
| Bemessungsstrom | 16 A |
| Auslösecharakteristik | B |
| Fehlerstrom | 30 mA |
| Fehlerstrom-Auslösetyp | AC |
| Polzahl | 1P+N |
| Bemessungs-Ausschaltvermögen | 6 kA |
| Mit Überstromauslöser | Ja |
| Gewicht | 0,15 kg |
| EAN | 9010238060746 |
Dateien zum Herunterladen:
Technische Daten
| Kurzschlussleistung [kA] | 6 kA |
| Marke | EATON |
| Überstromauslöser | B |
| Schaltertyp | Fehlerstromschutzschalter mit Überstromschutz |
| Polzahl | 1P+N |
| Nennstrom [A] | 16A |
| Fehlerstrom [mA] | 30 mA |
| Auslösecharakteristik | AC |
