Dromet Ringspreizanker PSRe M8x130/60 verzinkt

Zum Produkt-Feedback

Ringspreizanker PSRe M8x130/60 der Marke Dromet, Baustahl, elektrolytisch verzinkt. Gewinde M8, Länge 130 mm, Verankerungstiefe 65 mm, Gewicht 0,046 kg. Für ungerissenen Beton min. B20, Naturstein und Vollziegel. ETA 05/0242, CE, AT-15-7574/2008.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 0,55 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] kotwy-pierscieniowe-ocynkowane #180

  • Gewindeart M8
  • Länge [mm] 130

Beschreibung

Dromet Ringspreizanker PSRe M8x130/60, Stahl verzinkt

Dromet Ringspreizanker PSRe M8x130/60 – Produktansicht
Dromet Ringspreizanker PSRe M8x130/60 – Produktansicht

Der Ringspreizanker PSRe 8x130/60 von Dromet ist eine bewährte Lösung zur dauerhaften Befestigung von Montageprofilen, Metallkonstruktionen, Gittern, Geländern, Maschinen sowie anderen Ausstattungselementen von Objekten. Er wurde für Untergründe aus ungerissenem Beton min. B20, Naturstein mit dichter Struktur sowie Vollziegel entwickelt – typische Untergründe, wie sie auf Photovoltaik-, Industrie- und Infrastrukturbaustellen anzutreffen sind.

Die Ringkonstruktion mit Mutter und Unterlegscheibe gewährleistet eine sichere Spreizung im Montageloch und eine hohe Tragfähigkeit. Der Anker besteht aus Baustahl mit einem Korrosionsschutz in Form von galvanischer Verzinkung, was Beständigkeit gegen Korrosion in Innenräumen und mäßig feuchten Umgebungen gewährleistet.

Zertifikate und Zulassungen

Der Anker verfügt über die Europäische Technische Zulassung ETA 05/0242 sowie das CE-Zertifikat und ist zudem von der nationalen Zulassung AT-15-7574/2008 abgedeckt. Dadurch kann er für verantwortungsvolle konstruktive Befestigungen eingesetzt werden, bei denen eine dokumentierte Tragfähigkeit und Normkonformität erforderlich sind.

Technische Parameter

  • Bezeichnung: PSRe 8x130/60
  • Gewinde: M8
  • Bohrdurchmesser (⌀): 8 mm
  • Gesamtlänge (L): 130 mm
  • Dicke des zu befestigenden Elements (E): 60 mm
  • Verankerungstiefe (F): 65 mm
  • Bohrlochtiefe (D): 100 mm
  • Material: Baustahl, galvanisch verzinkt
  • Konstruktion: Ringform mit Mutter und Unterlegscheibe
  • Gewicht: 0,046 kg
  • EAN: 5907518696792
  • Verkaufseinheit: Stück

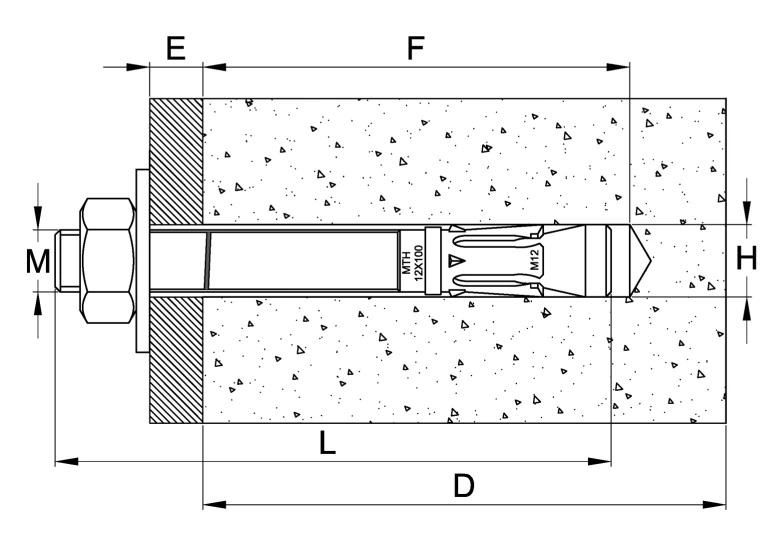

Schnittzeichnung der Montage des Ringspreizankers PSRe im Beton mit Bemaßungen M, E, F, L, D, H
Schnittzeichnung der Montage des Ringspreizankers PSRe im Beton mit Bemaßungen M, E, F, L, D, H

Montageschema und Maßbezeichnungen

Die Schnittzeichnung veranschaulicht die korrekte Verankerung des Ankers im Betonuntergrund. Die wichtigsten Montagemaße sind im Schema wie folgt gekennzeichnet:

  • M — Gewindedurchmesser des Ankers
  • E — Dicke des zu befestigenden Elements (Abstand von der Untergrundoberfläche bis zur Mutter)
  • F — Verankerungstiefe im Untergrund
  • L — Gesamtlänge des Ankers
  • D — Mindestbohrlochtiefe
  • H — Bohrlochdurchmesser

Montageempfehlungen

  • Das Montageloch ist senkrecht zur Untergrundfläche zu bohren und gründlich von Staub zu befreien
  • Den Anker mit leichten Hammerschlägen in das Loch einführen
  • Das Anziehen mit einem Drehmomentschlüssel durchführen — das in der Zulassung angegebene Anzugsmoment darf nicht überschritten werden
  • Nach dem Spreizen des Ankers muss die Unterlegscheibe unter der Mutter fest an das zu befestigende Element angepresst sein
  • Die Montage- und Tragfähigkeitsparameter gemäß der Technischen Zulassung AT-15-7574/2008 dürfen nicht überschritten werden

Einsatz in Photovoltaikanlagen

Der Anker PSRe M8 wird von Installationsteams gerne zur Verankerung von PV-Tragkonstruktionen in Decken, Wänden und Betonfundamenten eingesetzt. Dank der ETA- und CE-Zertifizierung stellt er eine zuverlässige Befestigung dar, die den Planungsanforderungen entspricht und die technische Abnahme der Anlage erleichtert.
