Dromet

Dromet Ringankerdübel PSRe M6x90/32 verzinkt

Zum Produkt-Feedback

Ringschraubanker PSRe der Marke Dromet, elektrolytisch verzinkter Stahl. Gewinde M6, Länge 90 mm, Dicke des zu befestigenden Elements 32 mm, Verankerungstiefe 55 mm, Bohrloch ∅6 mm. Gewicht 0,019 kg. Für ungerissenen Beton min. B20, Naturstein und Vollziegel.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 0,31 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 24 Stunden

Produkteigenschaften

[PIM] kotwy-pierscieniowe-ocynkowane #180

  • Gewindeart M6
  • Länge [mm] 90

Beschreibung

Dromet Ringschraubanker PSRe Stahl verzinkt M6x90/32 mm für Beton

Ringschraubanker Dromet PSRe M6x90/32 – Produktansicht
Ringschraubanker Dromet PSRe M6x90/32 – Produktansicht

Der Ringschraubanker PSRe M6×90/32 der Marke Dromet ist ein zuverlässiger Spreizdübel, der für die dauerhafte Befestigung von Profilen und Metallkonstruktionen, Gittern, Geländern, Maschinen sowie anderen Ausstattungselementen von Bauwerken vorgesehen ist. Dank der Ringkonstruktion mit Mutter und Unterlegscheibe gewährleistet der Anker eine sichere, wiederholbare Befestigung in Untergründen aus ungerissenem Beton der Klasse min. B20, Naturstein mit kompaktem Gefüge sowie Vollziegel.

Das Produkt verfügt über die Europäische Technische Zulassung ETA 05/0242 sowie das CE-Zertifikat und ist zudem durch die nationale Zulassung AT-15-7574/2008 abgedeckt — was die Übereinstimmung mit den Normen und die vollständige Dokumentation der für professionelle Installationen erforderlichen Tragfähigkeitsparameter gewährleistet.

Technische Parameter

  • Bezeichnung: PSRe 6x90/32
  • Gewinde: M6
  • Bohrdurchmesser (fi): 6 mm
  • Gesamtlänge (L): 90 mm
  • Dicke des zu befestigenden Elements (E): 32 mm
  • Verankerungstiefe (F): 55 mm
  • Bohrlochtiefe (D): 100 mm
  • Material: Baustahl, elektrolytisch verzinkt
  • Konstruktion: ringförmig mit Mutter und Unterlegscheibe
  • Gewicht: 0,019 kg
  • EAN: 5907518636583
  • Verkaufseinheit: Stück

Zertifikate und Zulassungen

  • Europäische Technische Zulassung: ETA 05/0242
  • Zertifikat: CE
  • Nationale technische Zulassung: AT-15-7574/2008

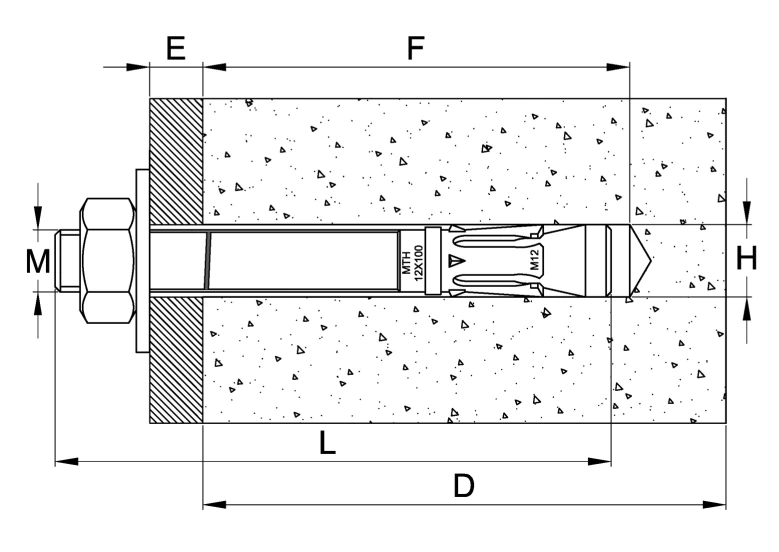

Montageschema des Ringschraubankers PSRe mit Bemaßung der Werte M, E, F, L, D, H
Montageschema des Ringschraubankers PSRe mit Bemaßung der Werte M, E, F, L, D, H

Montageschema und Abmessungen

Die Zeichnung zeigt die korrekte Montage des Ankers im Querschnitt des Betonuntergrunds. Wichtige Montagemaße:

  • M — Gewindedurchmesser (M6)
  • L — Gesamtlänge des Ankers (90 mm)
  • E — maximale Dicke des zu befestigenden Elements (32 mm)
  • F — Verankerungstiefe (55 mm)
  • D — Mindestbohrlochtiefe (100 mm)
  • H — Durchmesser der Montagebohrung (∅6 mm)

Montageempfehlungen

  • Das Montageloch senkrecht zur Untergrundfläche bohren und gründlich reinigen
  • Den Anker mit leichten Hammerschlägen einführen
  • Die Montage mit einem Drehmomentschlüssel durchführen
  • Nach dem Spreizen des Ankers sollte die Unterlegscheibe unter der Mutter fest gegen das zu befestigende Element gedrückt sein
  • Die in der Technischen Zulassung AT-15-7574/2008 enthaltenen Parameter dürfen nicht überschritten werden

Anwendung

Der PSRe-Anker ist eine universelle Lösung in der Befestigungstechnik — er bewährt sich bei der Montage von Photovoltaik-Konstruktionen, Stahlprofilen, Geländern, Konsolen sowie Maschinen. Vorgesehen für Untergründe aus ungerissenem Beton min. B20, Naturstein mit kompaktem Gefüge sowie Vollziegel. Die elektrolytische Verzinkung bietet Korrosionsschutz unter typischen Einsatzbedingungen.
