Dromet Ringankerdübel PSRe M16x145/23 verzinkt für Beton
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet kotwa pierścieniowa rozporowa PSRe M16x145/23 ocynkowana do betonu
Der Ringspreizanker Dromet PSRe M16x145/23 ist ein robustes mechanisches Verbindungselement für die dauerhafte Befestigung von Konstruktionen in Betonuntergründen. Dank der Ringkonstruktion bietet er eine hohe Tragfähigkeit und sichere Verankerung in ungerissenem Beton der Klasse mindestens B20, in Naturstein mit dichter Struktur sowie in Vollziegel.
Anwendung
Der PSRe-Anker ist für die Befestigung von Metallprofilen und -konstruktionen, Gittern, Geländern, Maschinen sowie weiteren Bauteilen und Ausstattungselementen von Gebäuden vorgesehen. Er bewährt sich überall dort, wo eine zuverlässige Verbindung eines Stahlelements mit einem mineralischen Untergrund erforderlich ist — von Photovoltaikanlagen bis hin zu Industriekonstruktionen.
Zertifikate und Zulassungen
Der Anker verfügt über die Europäische Technische Zulassung ETA-05/0242 sowie das CE-Zertifikat, was seine Übereinstimmung mit den europäischen Sicherheitsnormen bestätigt. Zusätzlich ist er durch die nationale Zulassung AT-15-7574/2008 abgedeckt, was die Zulassung zur Verwendung auf dem polnischen Baumarkt garantiert.
Technische Parameter
- Bezeichnung: PSRe 16x145/23
- Gewinde: M16
- Bohrdurchmesser (fi): 16 mm
- Gesamtlänge (L): 145 mm
- Dicke des zu befestigenden Elements (E): 23 mm
- Verankerungstiefe (F): 110 mm
- Bohrlochtiefe (D): 168 mm
- Material: Baustahl, galvanisch verzinkt
- Konstruktion: Ringform mit Mutter und Unterlegscheibe
- Gewicht: 0,228 kg
- EAN: 5907518680968
- Verkaufseinheit: Stück
Montagehinweise
- Das Montageloch ist senkrecht zur Untergrundfläche zu bohren und gründlich von Staub und Bohrresten zu reinigen
- Den Anker mit leichten Hammerschlägen in das Bohrloch einführen
- Die Montage ist mit einem Drehmomentschlüssel durchzuführen — dies gewährleistet das richtige Anzugsdrehmoment
- Nach dem Spreizen des Ankers sollte die Unterlegscheibe unter der Mutter fest angepresst an das zu befestigende Element sein
- Die in der Technischen Zulassung AT-15-7574/2008 enthaltenen Parameter dürfen nicht überschritten werden

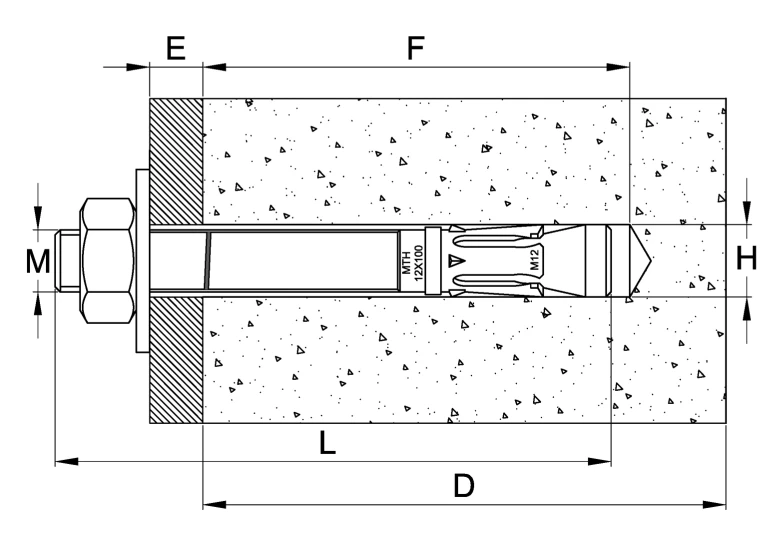

Die technische Zeichnung zeigt das Montageschema des Ankers im Betonquerschnitt mit der Kennzeichnung der wichtigsten Abmessungen: M — Gewinde, E — Dicke des zu befestigenden Materials, F — Verankerungstiefe, L — Gesamtlänge des Ankers, D — Bohrlochtiefe, H — Durchmesser des Bohrlochs. Die Kenntnis dieser Parameter ermöglicht die richtige Auswahl des Ankers für die jeweilige Montageanwendung.
