Dromet Ringankerbolzen PSRe M6x80/22 verzinkt
Feedback zum Produkt hinterlassen
Ringanker PSRe der Marke Dromet, verzinkt. Gewinde M6, Länge 80 mm, Verankerungstiefe 55 mm, Bohrdurchmesser 6 mm. Material: Baustahl, Korrosionsschutz durch galvanische Verzinkung. Gewicht 0,016 kg. Für Beton, Naturstein und Vollziegel. Verfügt über ETA 05/
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: 002-011
Produkteigenschaften
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Gewindeart M6
- Länge [mm] 80
Beschreibung
Dromet Ringschraubanker PSRe M6x80 mm verzinkt
Der Ringschraubanker PSRe M6×80 der Marke Dromet ist ein zuverlässiges Spreizdübelelement, das für die dauerhafte Befestigung von Profilen, Metallkonstruktionen, Gittern, Geländern, Maschinen und anderen Ausstattungselementen in Betonuntergründen entwickelt wurde. Dank der Ringkonstruktion mit Mutter und Unterlegscheibe gewährleistet er eine sichere und wiederholbare Befestigung — besonders wichtig bei der Montage von Photovoltaik-Konstruktionen, wo die Stabilität der Verankerung über die Sicherheit der gesamten Anlage entscheidet.
Der Anker verfügt über eine Europäische Technische Zulassung ETA 05/0242, ein CE-Zertifikat sowie eine nationale Zulassung AT-15-7574/2008, was seine Normkonformität bestätigt und den Einsatz in Projekten ermöglicht, die dokumentierte Tragfähigkeitsparameter erfordern.
Zugelassene Montageuntergründe
- Ungerissener Beton mind. B20 (C16/20)
- Naturstein mit dichter Struktur
- Vollziegel
Technische Parameter
- Bezeichnung: PSRe 6x80/22
- Gewinde: M6
- Bohrdurchmesser (fi): 6 mm
- Gesamtlänge (L): 80 mm
- Dicke des zu befestigenden Elements (E): 22 mm
- Verankerungstiefe (F): 55 mm
- Bohrlochtiefe (D): 100 mm
- Material: Baustahl, elektrolytisch verzinkt
- Konstruktion: Ringform mit Mutter und Unterlegscheibe
- Gewicht: 0,016 kg
- EAN: 5907518616813
- Verkaufseinheit: Stück

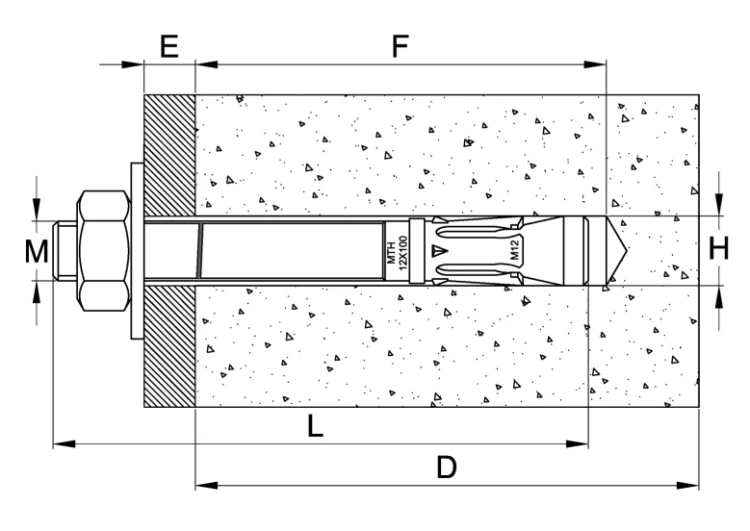

Montageschema und Maßangaben
Die Querschnittszeichnung zeigt den im Betonuntergrund eingesetzten Anker mit den wichtigsten Montagemaßen: M – Gewindedurchmesser, E – Dicke des zu befestigenden Elements (Überstand), F – Verankerungstiefe, L – Gesamtlänge des Ankers, D – erforderliche Bohrlochtiefe, H – Bohrlochdurchmesser im Untergrund.
Montageempfehlungen
- Das Montageloch senkrecht zur Untergrundfläche bohren
- Das Bohrloch nach dem Bohren von Staub und Bohrresten reinigen
- Den Anker mit leichten Hammerschlägen einsetzen
- Die Mutter mit einem Drehmomentschlüssel anziehen
- Nach dem Spreizen des Ankers muss die Unterlegscheibe unter der Mutter fest gegen das zu befestigende Element gedrückt sein
- Die in der Technischen Zulassung AT-15-7574/2008 enthaltenen Parameter dürfen nicht überschritten werden
