Dromet Ringankerbolzen PSRe M20x170/23 verzinkt

Zum Produkt-Feedback

Ringschraubanker PSRe M20×170/23 der Marke Dromet, galvanisch verzinkt. Gewinde M20, Gesamtlänge 170 mm, Verankerungstiefe 135 mm, Dicke des zu befestigenden Elements 23 mm, Bohrdurchmesser ø20 mm. Material: Baustahl. Gewicht 0,43 kg. Für ungerissenen Beton mind. B20, Naturst

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 3,61 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager
Lieferzeit: 24 Stunden

Produkteigenschaften

[PIM] kotwy-pierscieniowe-ocynkowane #180

  • Gewindeart M20
  • Länge [mm] 170

Beschreibung

Dromet kotwa pierścieniowa rozporowa PSRe M20×170/23 ocynkowana do betonu

Dromet Ringankerdübel PSRe M20×170 – Produktansicht
Dromet Ringankerdübel PSRe M20×170 – Produktansicht

Der Ringankerdübel PSRe 20×170/23 der Marke Dromet ist ein belastbarer Spreizanker mit Ringkonstruktion, der für die dauerhafte Befestigung von Montageprofilen, Metallkonstruktionen, Gittern, Geländern, Maschinen sowie anderen Bauteilen und Gebäudeausstattungen konzipiert ist. Dank des Gewindes M20 und der Gesamtlänge von 170 mm bietet er eine hohe Tragfähigkeit auch bei anspruchsvollen Anwendungen — einschließlich der Montage schwerer Tragkonstruktionen für Photovoltaikanlagen.

Der Anker ist für die Verankerung in ungerissenem Beton mind. Klasse B20, Naturstein mit dichter Struktur sowie Vollziegel vorgesehen. Er verfügt über die Europäische Technische Zulassung ETA 05/0242, das CE-Zertifikat sowie die nationale Technische Zulassung AT-15-7574/2008, was die Erfüllung höchster Sicherheits- und Tragfähigkeitsstandards bestätigt.

Technische Parameter

  • Bezeichnung: PSRe 20x170/23
  • Gewinde: M20
  • Bohrdurchmesser (fi): 20 mm
  • Gesamtlänge (L): 170 mm
  • Dicke des zu befestigenden Elements (E): 23 mm
  • Verankerungstiefe (F): 135 mm
  • Bohrlochtiefe (D): 206 mm
  • Material: Baustahl, elektrolytisch verzinkt
  • Konstruktion: Ring mit Mutter und Unterlegscheibe
  • Gewicht: 0,43 kg
  • EAN: 5902706889949
  • Verkaufseinheit: Stück

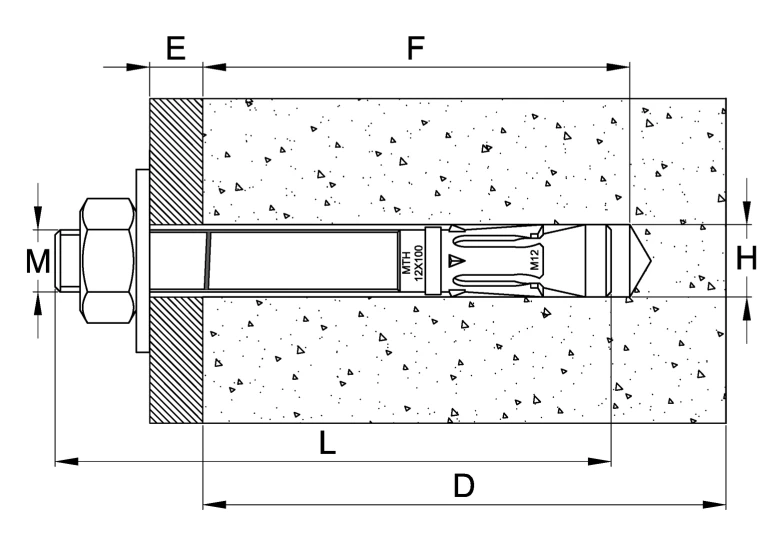

Querschnittszeichnung der Montage des Ringankerdübels PSRe im Beton mit Maßangaben M, E, F, L, D, H
Querschnittszeichnung der Montage des Ringankerdübels PSRe im Beton mit Maßangaben M, E, F, L, D, H

Bezeichnungen in der Querschnittszeichnung:

  • M — Gewindedurchmesser des Ankers
  • E — Dicke des zu befestigenden Elements (überstehender Teil)
  • F — Verankerungstiefe im Untergrund
  • L — Gesamtlänge des Ankers
  • D — Tiefe der Montagebohrung
  • H — Bohrlochdurchmesser im Untergrund

Montageempfehlungen

  • Die Montagebohrung ist senkrecht zur Untergrundfläche auszuführen und gründlich von Staub zu reinigen
  • Der Anker sollte sich mit leichten Hammerschlägen einsetzen lassen
  • Die Montage ist mit einem Drehmomentschlüssel durchzuführen
  • Nach dem Spreizen des Ankers sollte die Unterlegscheibe unter der Mutter fest angepresst an das zu befestigende Element sein
  • Die in der Technischen Zulassung AT-15-7574/2008 enthaltenen Parameter dürfen nicht überschritten werden

Zertifikate und Zulassungen

  • Europäische Technische Zulassung: ETA 05/0242
  • Zertifikat: CE
  • Nationale Technische Zulassung: AT-15-7574/2008

Der Ringankerdübel PSRe von Dromet ist ein bewährter und zertifizierter Spreizanker, der professionellen Montageteams eine sichere und dauerhafte Befestigung in Beton- und Steinuntergründen ermöglicht. Der komplette Lieferumfang mit Mutter und Unterlegscheibe ermöglicht die sofortige Montage, ohne dass zusätzliches Zubehör bestellt werden muss.
