Dromet Ringanker-Spreizdübel PSRe M16x170/48 verzinkt
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringanker-Spreizdübel PSRe M16x170/48 verzinkt
Ringanker-Spreizdübel PSRe M16x170/48 der Marke Dromet ist ein stählerner mechanischer Verbinder, der zur dauerhaften Befestigung von Profilen, Metallkonstruktionen, Gittern, Geländern, Maschinen und anderen Ausstattungselementen von Gebäuden in Betonuntergründen bestimmt ist. Dank der Ringkonstruktion mit Mutter und Unterlegscheibe gewährleistet er eine zuverlässige Lastübertragung in ungerissenem Beton ab der Klasse min. B20 (C16/20), in Naturstein mit dichter Struktur sowie in Vollziegel.
Der Anker verfügt über eine Europäische Technische Zulassung ETA 05/0242, eine CE-Kennzeichnung sowie die nationale Zulassung AT-15-7574/2008, was seine Konformität mit den Sicherheitsanforderungen bestätigt und den Einsatz in tragenden Konstruktionsverbindungen ermöglicht. Der Korrosionsschutz in Form von elektrolytischem Zink schützt den Verbinder vor Korrosion unter Innenraum- und mäßig feuchten Bedingungen.
Abmessungen und technische Parameter
- Gewinde: M16
- Gesamtlänge (L): 170 mm
- Einbindetiefe (F): 110 mm
- Dicke des zu befestigenden Elements (E): 48 mm
- Bohrlochtiefe (D): 168 mm
- Bohrerdurchmesser: ∅16 mm
- Gewicht: 0,28 kg
- Konstruktionsart: Ringform
- Material: Baustahl
- Korrosionsschutz: elektrolytisch verzinkt
- EAN: 5907518663800
- Verkaufseinheit: Stück

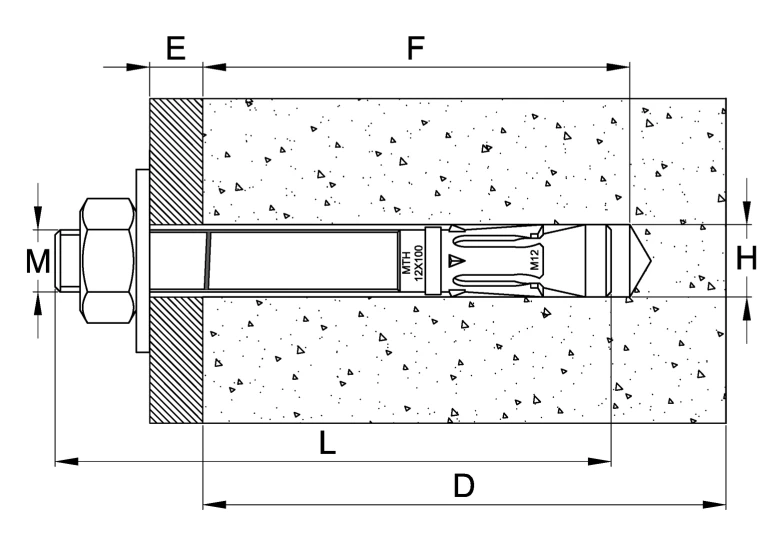

Montageschema zeigt den Querschnitt des im Betonuntergrund eingesetzten Ankers. Die Bezeichnungen in der Zeichnung entsprechen den wichtigsten Montagemaßen: M – Gewindedurchmesser, L – Gesamtlänge des Ankers, F – Einbindetiefe im Untergrund, E – Dicke des zu befestigenden Elements (herausragender Abschnitt), D – Tiefe der gebohrten Bohrung, H – Durchmesser der Montagebohrung.
Montageempfehlungen
- Die Montagebohrung senkrecht zur Untergrundfläche bohren und gründlich von Staub befreien
- Den Verbinder mit leichten Hammerschlägen in die Bohrung einführen
- Die Montage mit einem Drehmomentschlüssel durchführen — dies garantiert das korrekte Anzugsmoment
- Nach dem Spreizen des Ankers sollte die Unterlegscheibe unter der Mutter fest an das zu befestigende Element gedrückt sein
- Die in der Technischen Zulassung AT-15-7574/2008 enthaltenen Parameter dürfen nicht überschritten werden
Einsatz in Photovoltaikanlagen: Der Ringanker-Spreizdübel PSRe M16 eignet sich hervorragend zur Befestigung von Tragkonstruktionen für PV-Module an Betonfundamenten, Fundamentplatten und -streifen. Das Gewinde M16 sorgt für eine hohe Tragfähigkeit der Verbindung, die bei Windlasten auf Freiland- und Flachdachanlagen erforderlich ist.
