Dromet Ringanker PSRe M6x80 mm, verzinkt
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung
Dromet Ringanker PSRe M6x80 mm, verzinkt
Der Ringanker PSRe M6×80 der Marke Dromet ist ein zuverlässiger Spreizanker für die dauerhafte Befestigung von Profilen, Metallkonstruktionen, Gittern, Geländern, Maschinen und anderen Ausstattungselementen in Betonuntergründen. Dank der Ringkonstruktion mit Mutter und Unterlegscheibe gewährleistet er eine sichere und wiederholbare Befestigung — besonders wichtig bei der Montage von Photovoltaikkonstruktionen, bei denen die Stabilität der Verankerung über die Sicherheit der gesamten Anlage entscheidet.
Der Anker verfügt über die Europäische Technische Zulassung ETA 05/0242, das CE-Zertifikat sowie die nationale Zulassung AT-15-7574/2008, was seine Normkonformität bestätigt und den Einsatz in Projekten mit dokumentierten Tragfähigkeitsparametern ermöglicht.
Zulässige Montageuntergründe
- Ungerissener Beton min. B20 (C16/20)
- Naturstein mit dichter Struktur
- Ziegel massiv
Technische Parameter
- Gewinde: M6
- Gesamtlänge (L): 80 mm
- Bohrdurchmesser (Ø): 6 mm
- Verankerungstiefe (F): 55 mm
- Überstand / Dicke des zu befestigenden Elements (E): 22 mm
- Bohrlochtiefe (D): 100 mm
- Konstruktionstyp: Ring
- Material: Baustahl
- Korrosionsschutz: galvanische Verzinkung
- Gewicht: 0,016 kg
- EAN: 5907518616813
Montageschema und Maßbezeichnungen

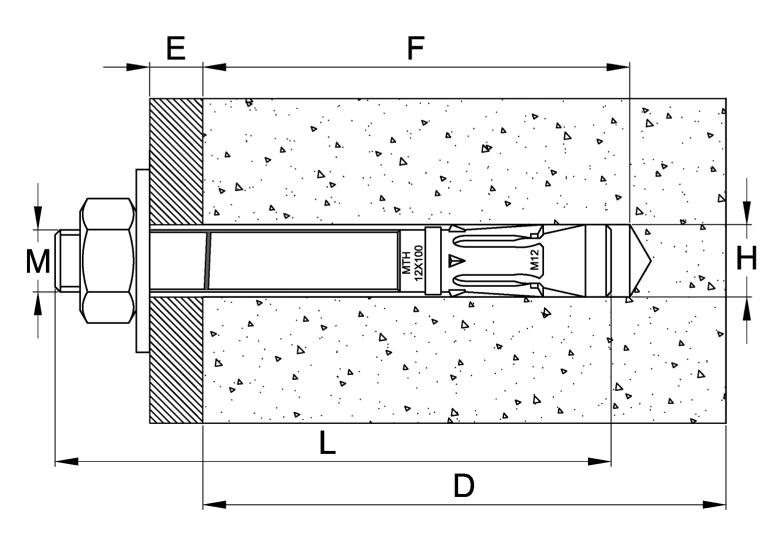

Die Querschnittszeichnung zeigt den in den Betonuntergrund eingesetzten Anker mit den wichtigsten Montagemaßen: M – Gewindedurchmesser, E – Dicke des zu befestigenden Elements (Überstand), F – Verankerungstiefe, L – Gesamtlänge des Ankers, D – erforderliche Bohrlochtiefe, H – Bohrlochdurchmesser im Untergrund.
Montageempfehlungen
- Das Montageloch senkrecht zur Untergrundfläche bohren
- Das Bohrloch muss nach dem Bohren von Staub und Bohrmehl gereinigt werden
- Den Anker mit leichten Hammerschlägen einsetzen
- Die Mutter mit einem Drehmomentschlüssel anziehen
- Nach dem Spreizen des Ankers muss die Unterlegscheibe unter der Mutter fest angepresst an das zu befestigende Element sein
- Die in der Technischen Zulassung AT-15-7574/2008 enthaltenen Parameter dürfen nicht überschritten werden
