Drahtseilklemme verzinkt 14 mm – entspricht DIN 741

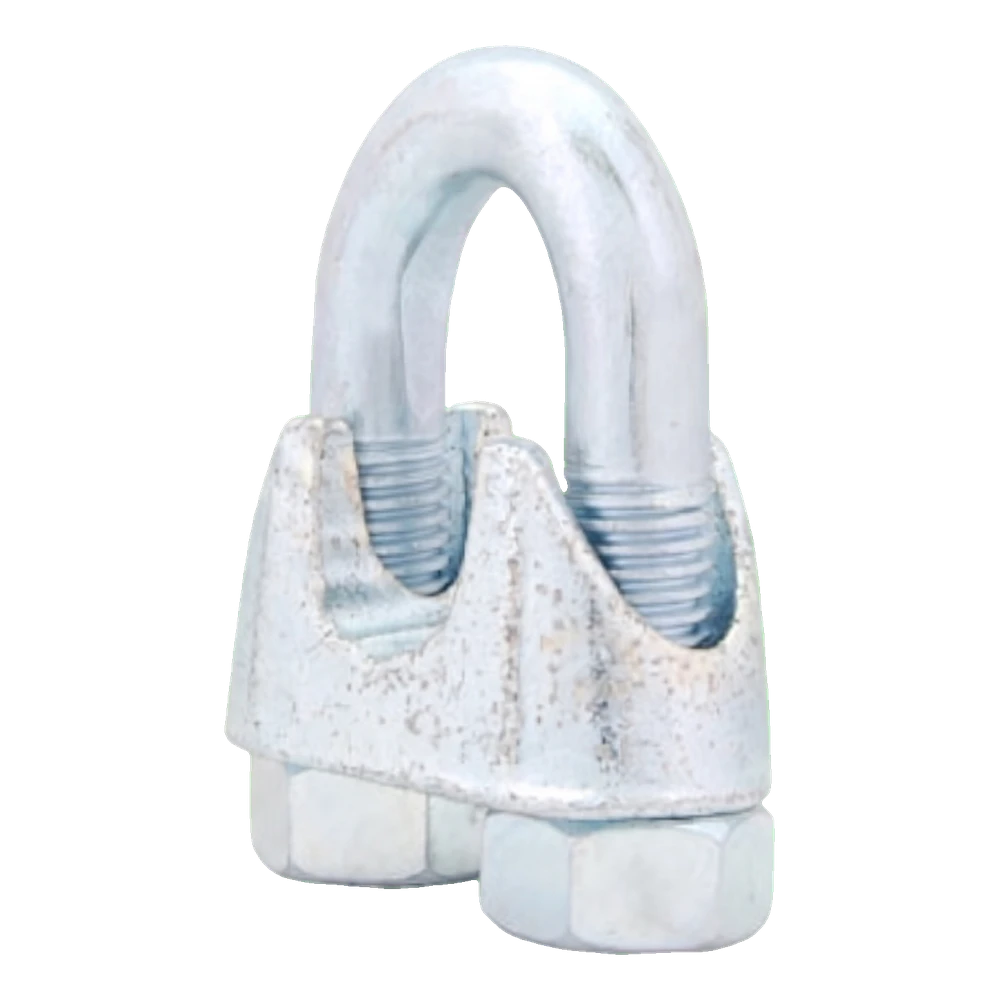

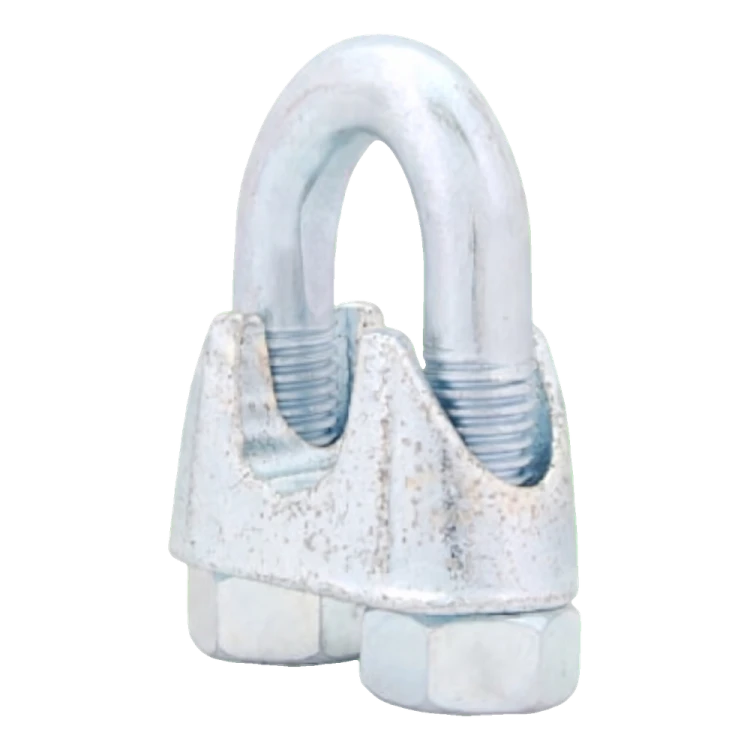

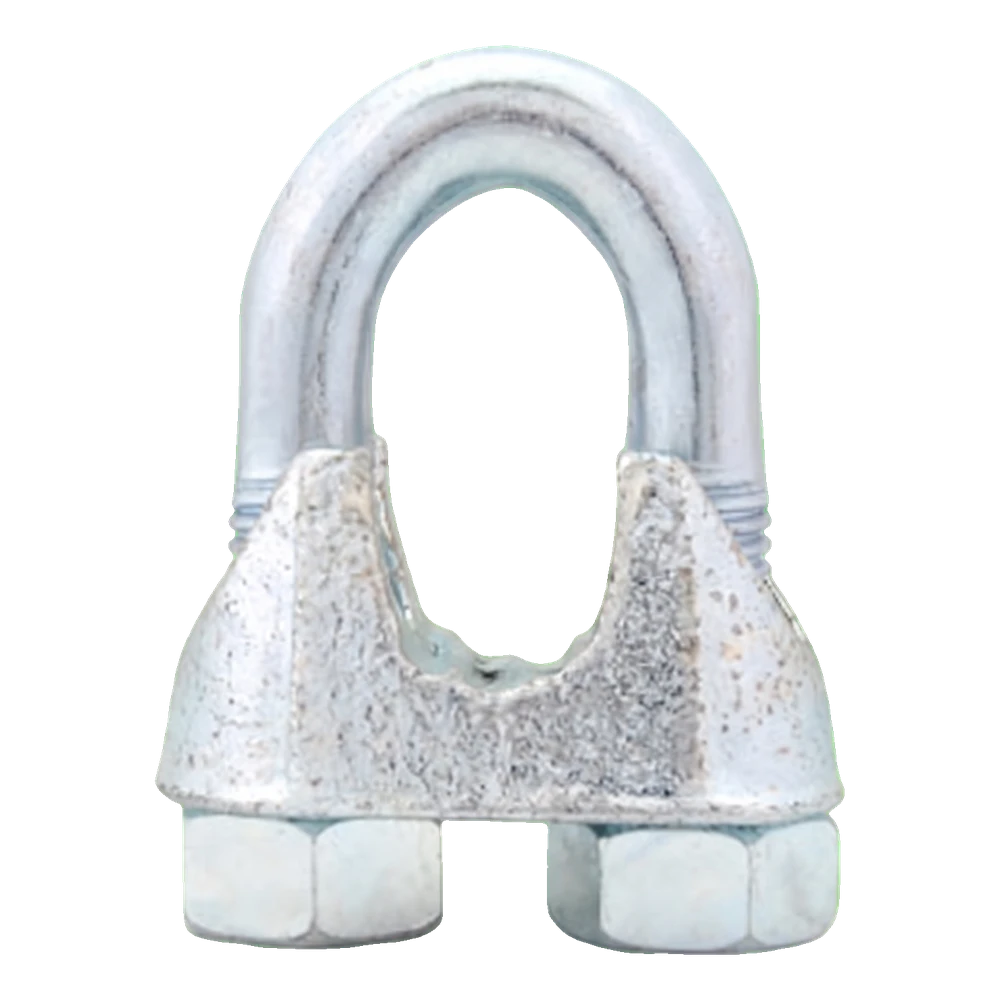

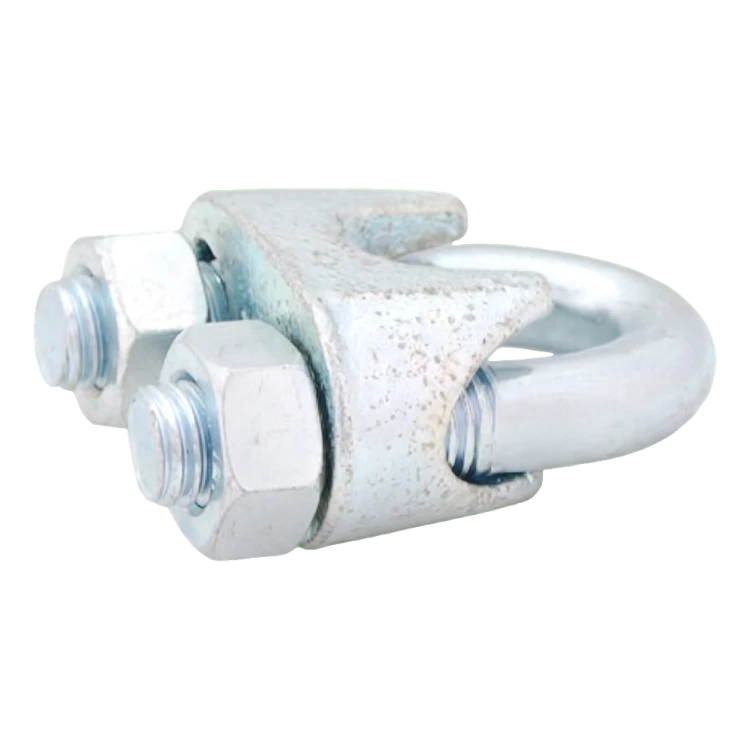

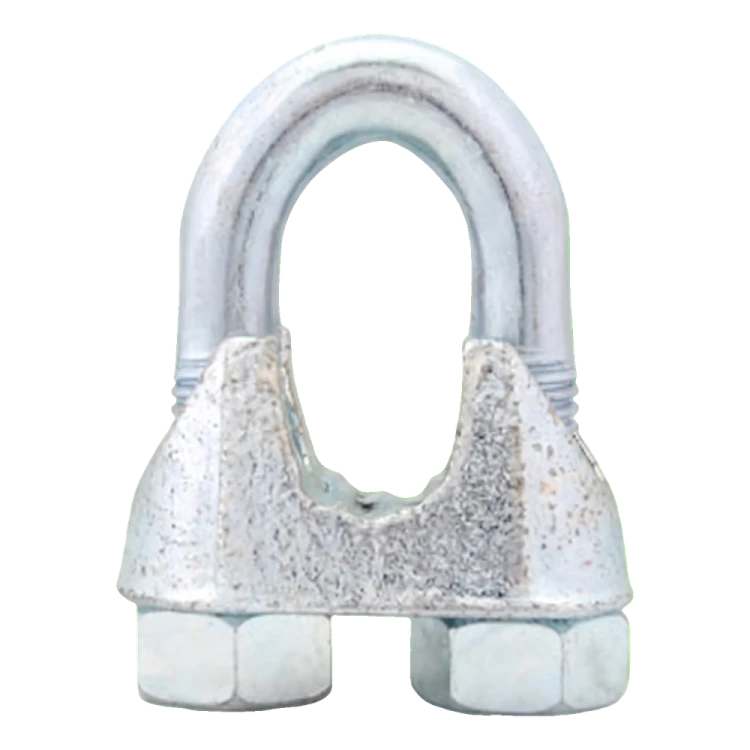

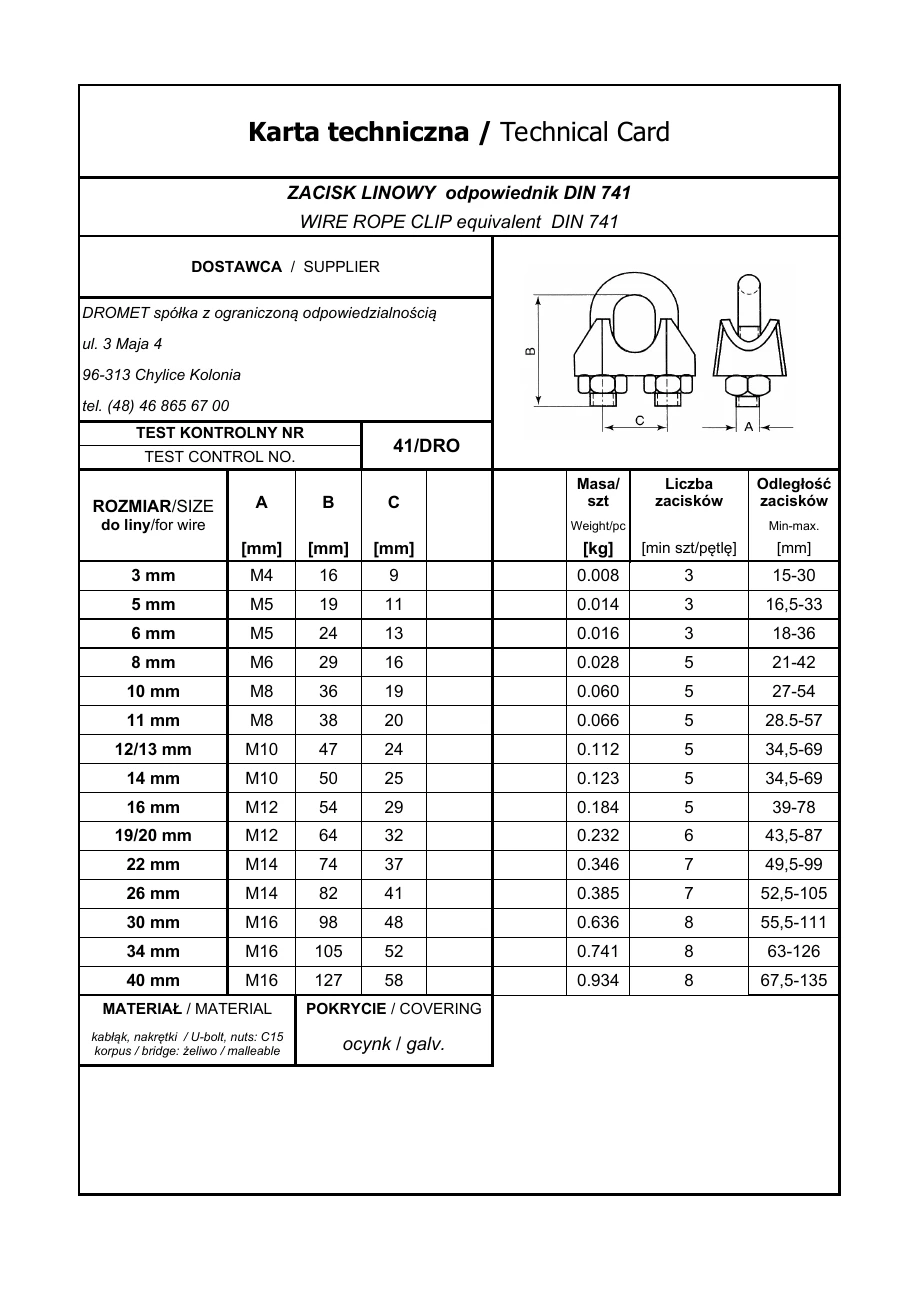

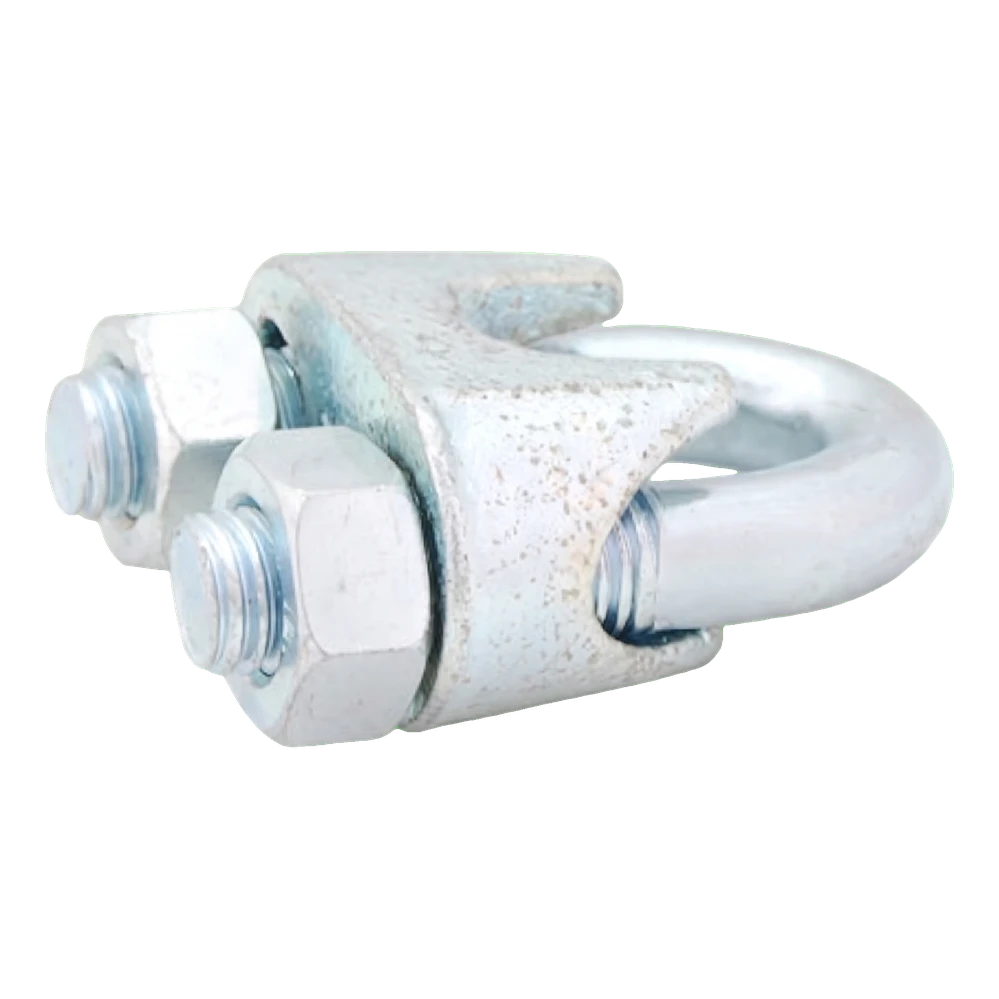

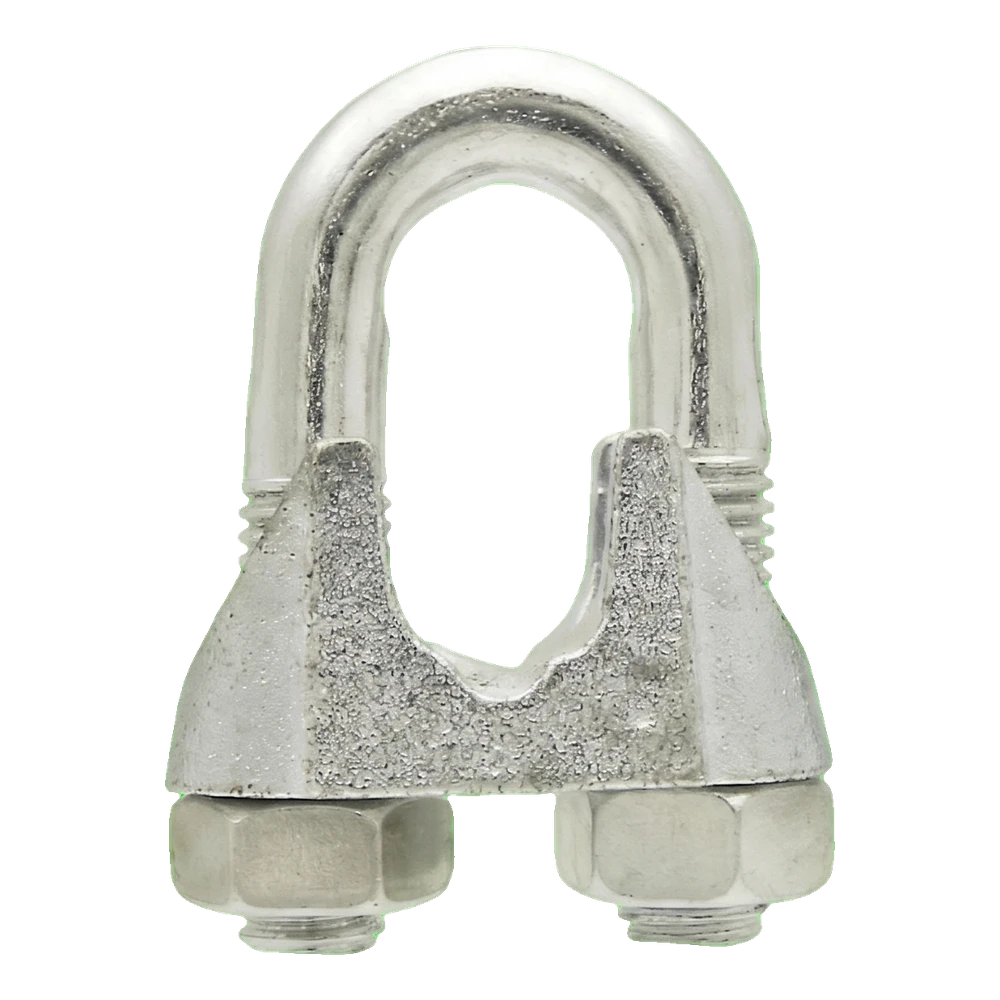

Drahtseilklemme DIN 741 zum Klemmen von Stahlseilen mit 14 mm Durchmesser. Das Element besteht aus einem U-förmigen Bügel, einem Körper (Sattel) und zwei Anzugsmuttern. Die Konstruktion gemäß DIN 741 gewährleistet eine zuverlässige Ausbildung von Seilschlaufen und Seilenden in industriellen, baulichen und transporttechnischen Anwendungen. Bügel und Muttern bestehen aus Stahl C15, der Körper aus Gusseisen – das Ganze ist mit einer Zinkbeschichtung versehen, die im Außenbereich vor Korrosion schützt. Der Hersteller empfiehlt die Verwendung von mindestens 5 Klemmen pro Schlaufe bei einem Abstand zwischen den Klemmen von 34,5–69 mm, was eine korrekte Lastübertragung und die Sicherheit der Verbindung gewährleistet.

Vorteile der Drahtseilklemme DIN 741

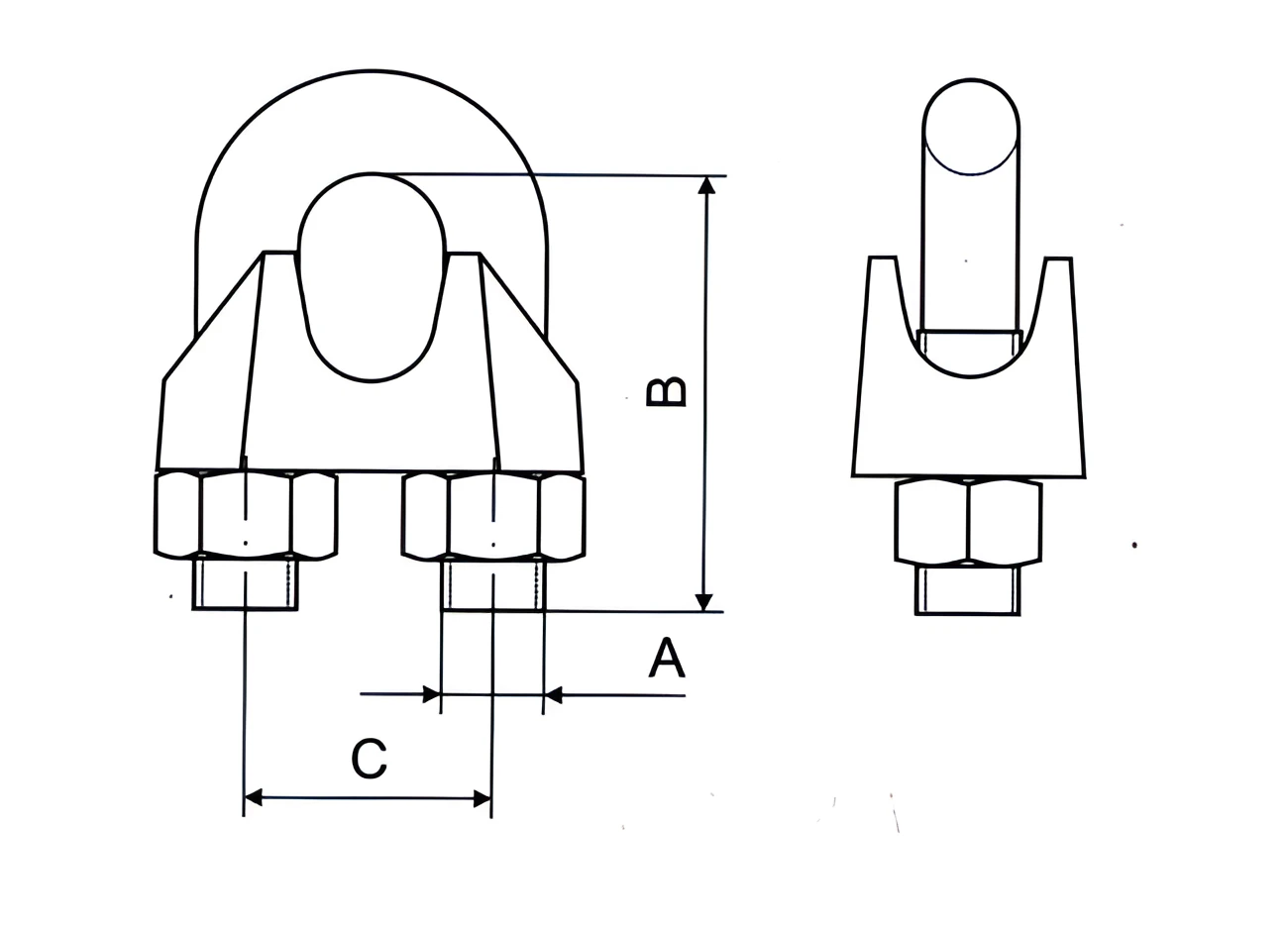

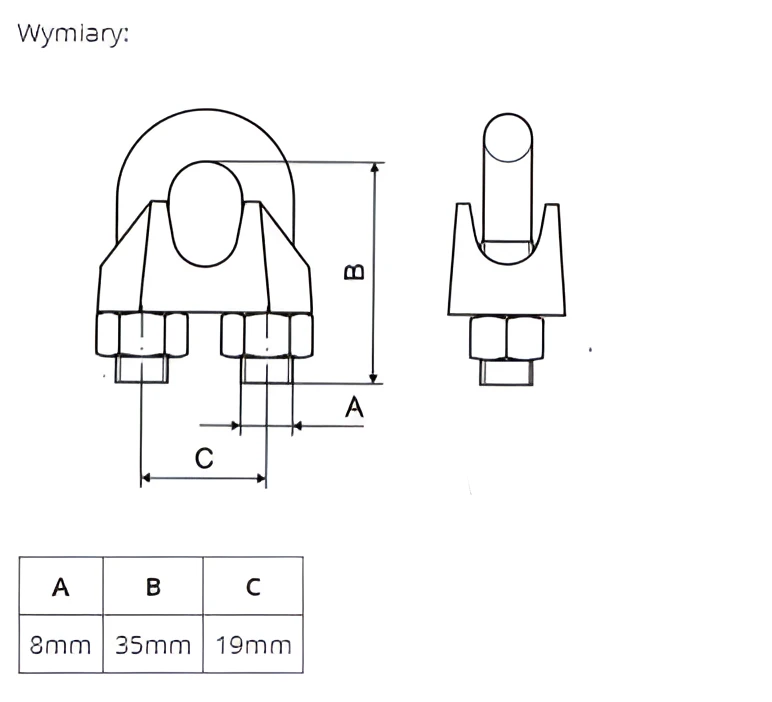

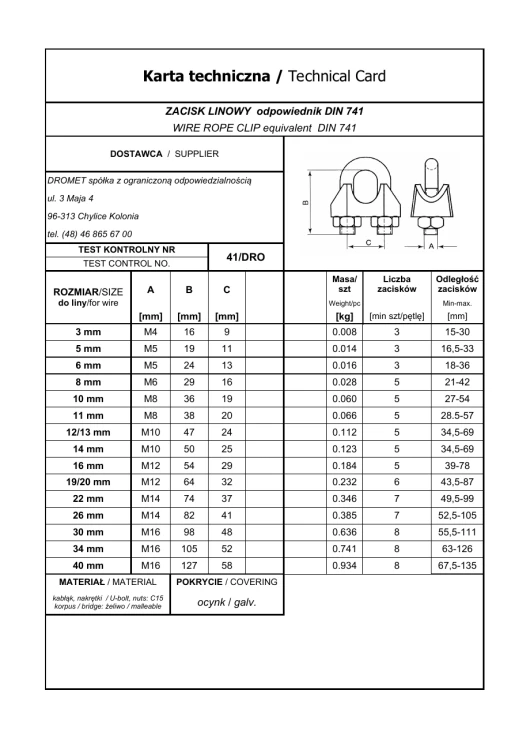

Die technische Zeichnung zeigt die Bezeichnung der Klemmenmaße: A – Gewindeabstand (Breite des Bügels), B – Gesamthöhe der Klemme, C – Breite des Körpers (Sattels). Anhand dieser Maße lässt sich die passende Klemme für den Seilquerschnitt auswählen und der Montageraum an der Schlaufe planen.
