Drahtseilklemme für Stahlseile, verzinkt, 5 mm – Äquivalent zu DIN 741

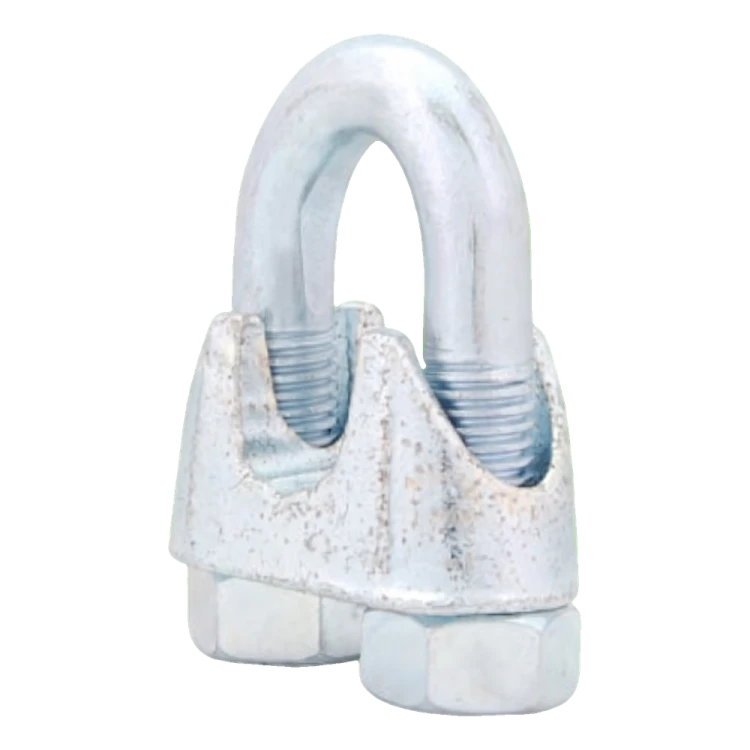

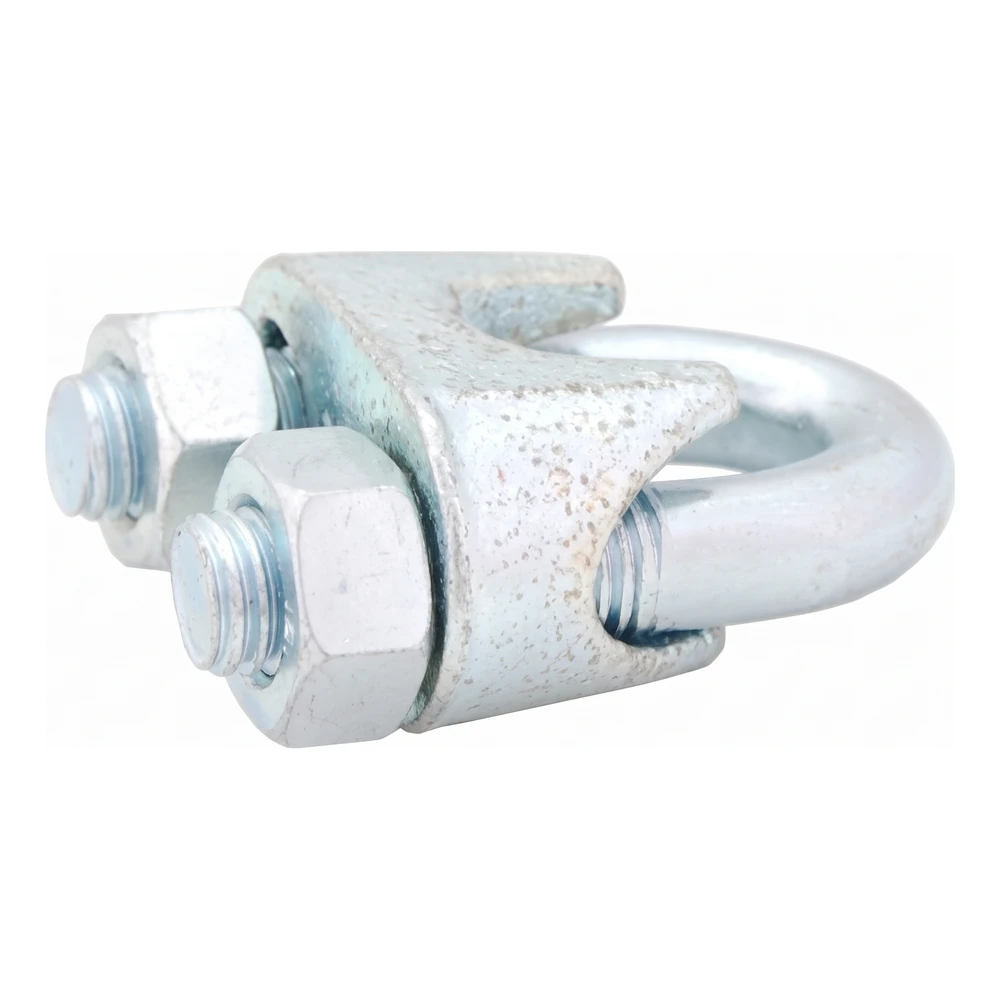

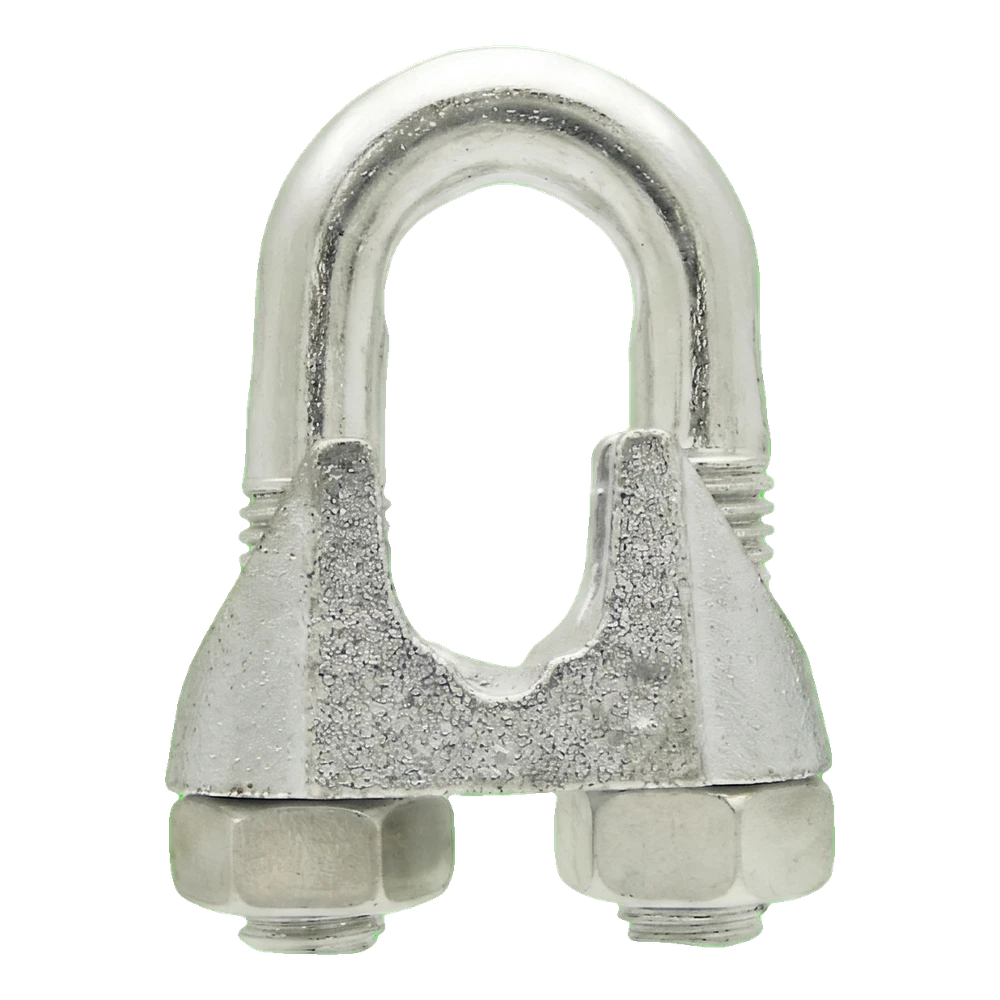

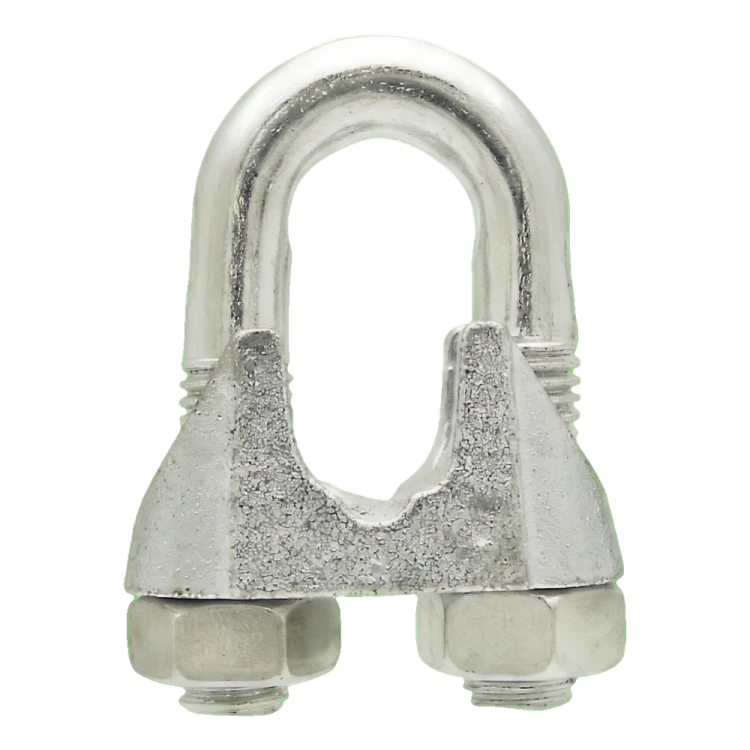

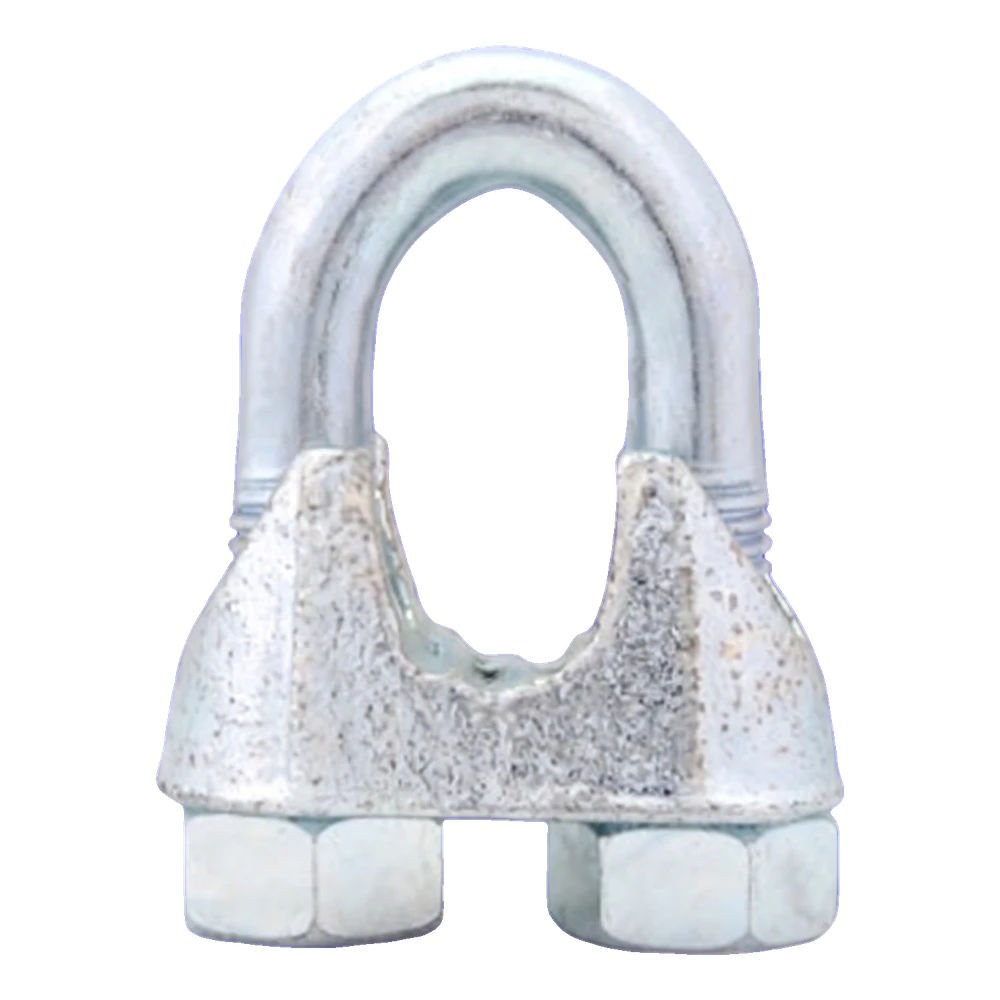

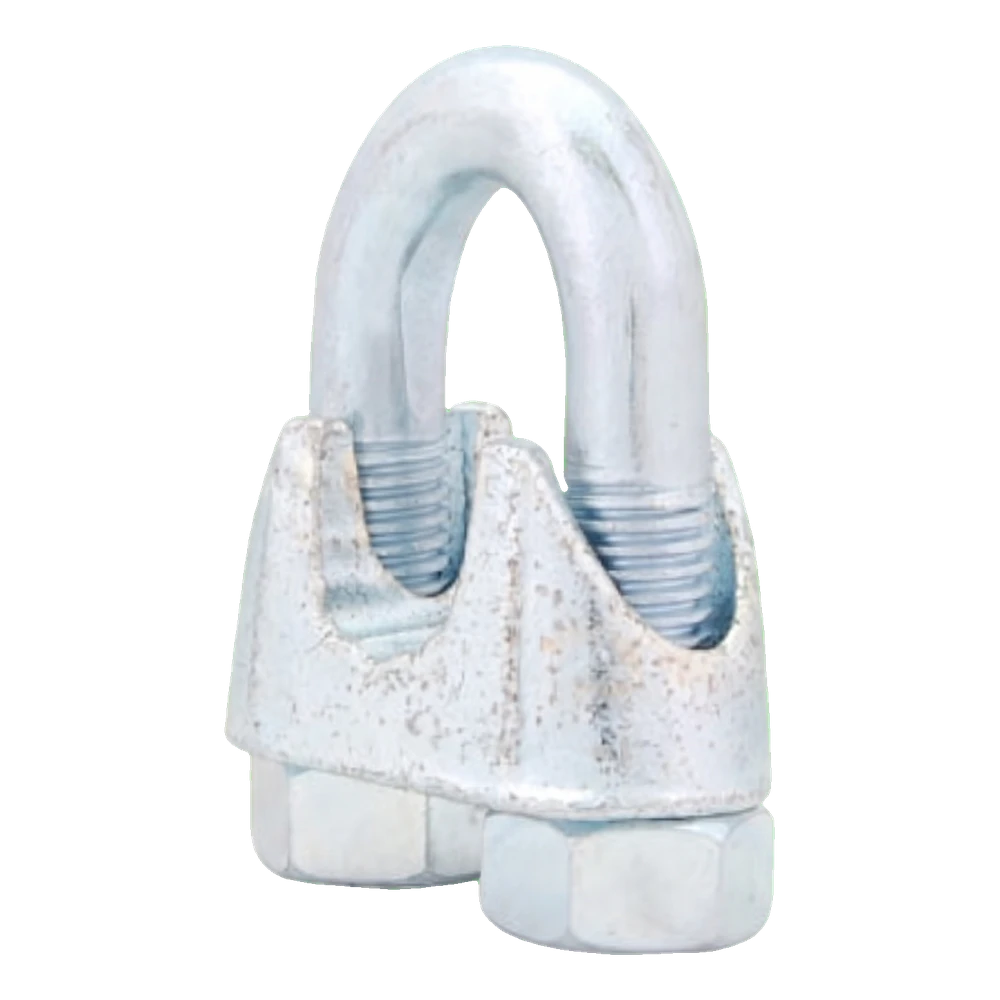

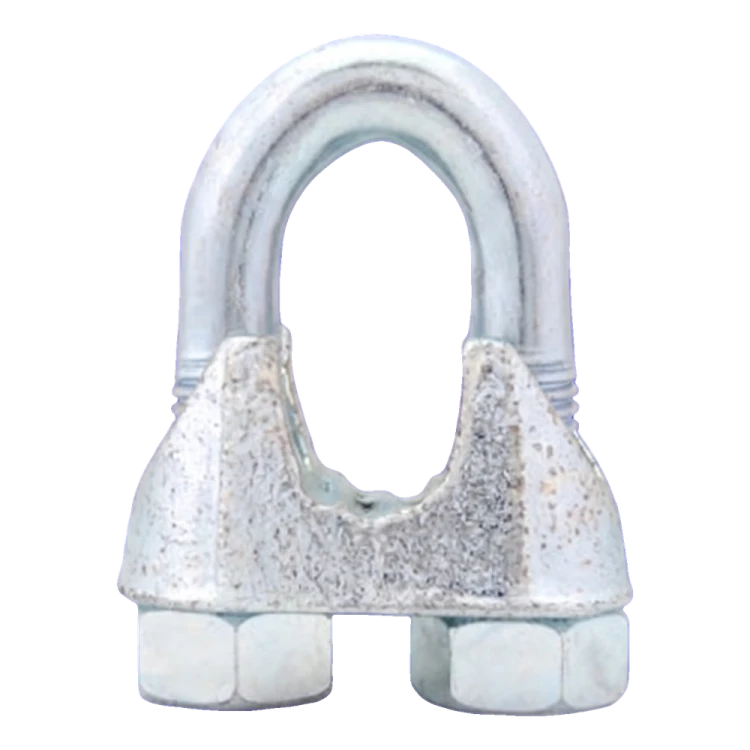

Drahtseilklemme DIN 741 für Stahlseile mit einem Durchmesser von 5 mm. Der Klemmkörper besteht aus Gusseisen, Bügel und Muttern aus Stahl C15 mit verzinkter Beschichtung, die zuverlässigen Korrosionsschutz im Außenbereich gewährleistet. Die Klemme dient zur dauerhaften Ausbildung von Schlaufen an den Enden von Stahlseilen – der Hersteller empfiehlt die Verwendung von mindestens 3 Klemmen pro Schlaufe in Abständen von 16,5 bis 33 mm. Die Konstruktion gemäß DIN 741 garantiert Maßhaltigkeit und Kompatibilität mit Seilen und Zubehör anderer Hersteller. Die Befestigung erfolgt über zwei Muttern auf dem M5-Gewinde, wodurch sich der Bügel mit handelsüblichen Werkstattschlüsseln präzise gegen das Seil anpressen lässt.

Merkmale und Anwendung

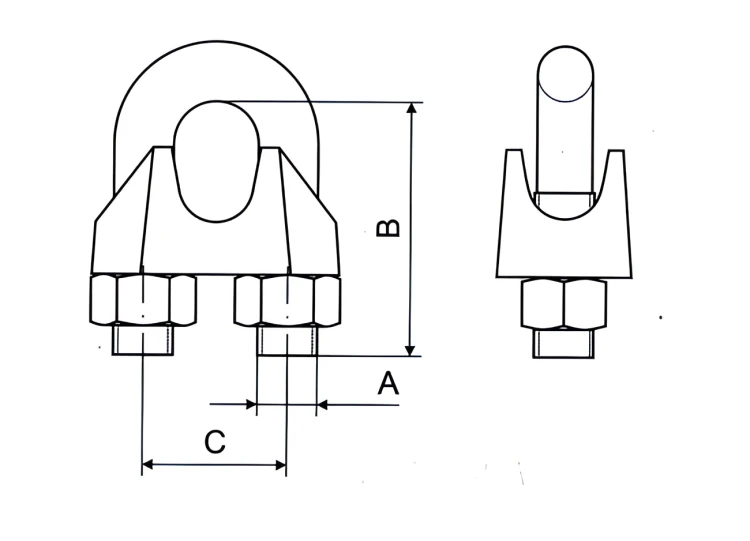

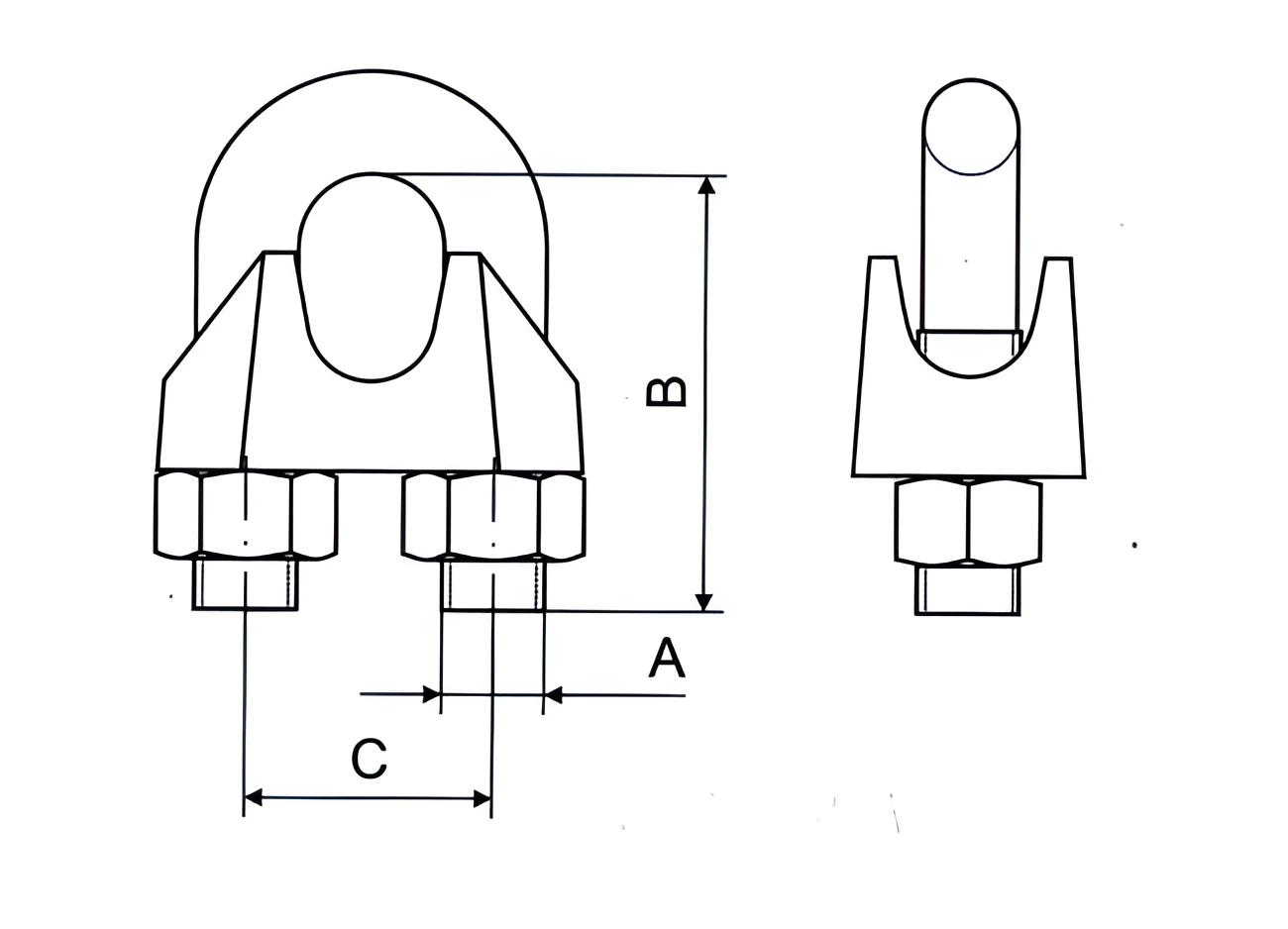

In der technischen Zeichnung sind die wichtigsten Abmessungen der Klemme gekennzeichnet: A – Gewinde der Muttern, B – Bügelhöhe, C – Schraubenabstand (Breite des Klemmkörpers). Anhand dieser Maße lässt sich die Klemme dem jeweiligen Seildurchmesser zuordnen und die Kompatibilität mit der vorhandenen Installation prüfen.
