Dachhaken S530 für Schrägdächer
product unavailable
zur Wunschliste hinzufügen
Beschreibung
Dachhaken S530 für Schrägdächer

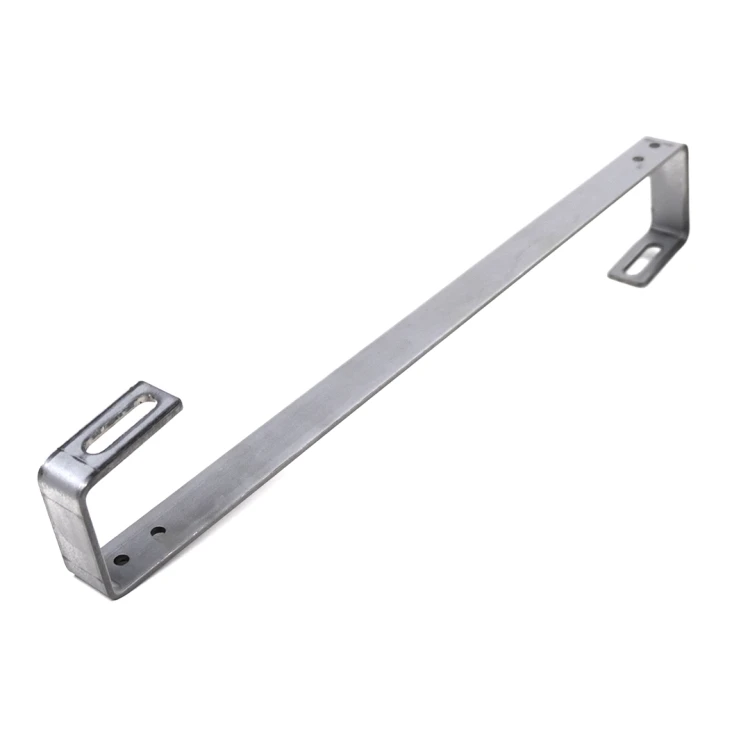

Dachhaken S für Schrägdächer, Edelstahl 1.4016, mit den Abmessungen 530x30x4mm mit einer M10-Bohrung für ein Profil für Photovoltaikanlagen.
S-förmiger Dachhaken für die Montage von Photovoltaikanlagen auf Dächern mit Keramik- oder Betonziegeln mit einer Dicke von max. 60 mm. Der Halter ermöglicht die Montage von Schienen 40×40 mm auf einer Dachlatte mit einer Dicke von max. 50 mm. Er ist aus rostfreiem Stahl gefertigt und bietet Schutz vor Witterungseinflüssen. Im oberen Teil des Elements befindet sich ein Loch M7 für eine Schraube M6,, die die Verschraubung der Halterung mit der Latte ermöglicht und die Steifigkeit der Konstruktion erhöht. Eine Längsbohrung im Mast ermöglicht die Einstellung der Montageschienen.
- Der H17-Stahl, aus dem die Haken gefertigt sind, zeichnet sich durch eine hohe Beständigkeit gegenüber widrigen Umweltbedingungen aus (rostfreier Stahl).

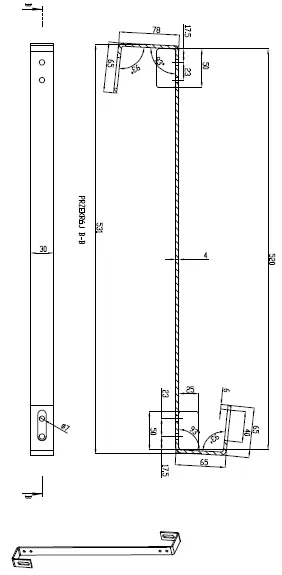

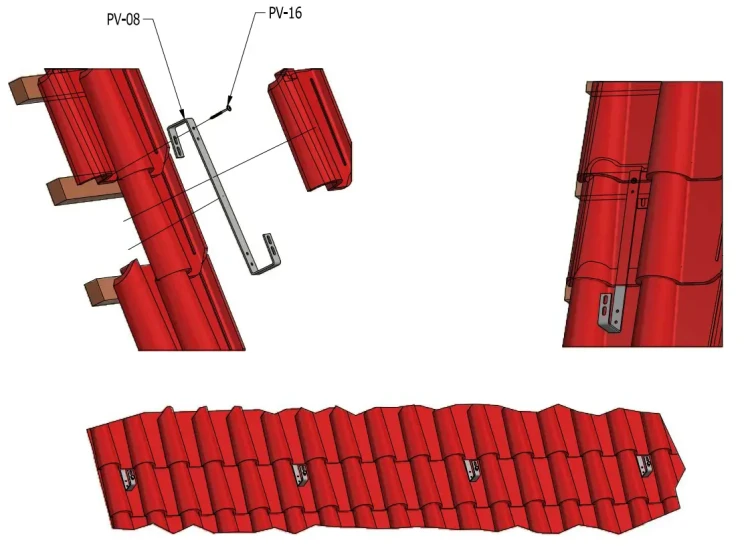

- Die Art der Montage und die genauen Abmessungen des Hakens sind in den obigen Diagrammen dargestellt.
Material
- Rostfreier Stahl 1.4016 (H17) Güte 430
- Abgestumpfte Kanten
Befestigung
- Lamellen: Loch 7 mm
- Profil: Bohnenförmiger Schlitz für M10-Bolzen
Flache Stange
- 30x4mm
Verfügbare Größen
Verfügbare Materialien
Eigenschaften von Stahl H17 - 1.4016 grade 430
- Ferritischer rostfreier Stahl (magnetisch), flexibel und widerstandsfähig gegen Spannungen.
- Korrosionsbeständig, da er wie alle anderen Arten von rostfreiem Stahl Chrom enthält.
- Nicht geeignet für salzhaltige oder saure Umgebungen.
Versandkosten
Der Preis beinhaltet keine eventuellen Zahlungskosten
