Dach-Montagehaken S500 verstellbar für Schrägdächer
product unavailable
Zur Wunschliste hinzufügen
Beschreibung
Dachhaken S500 Verstellbar für Schrägdächer

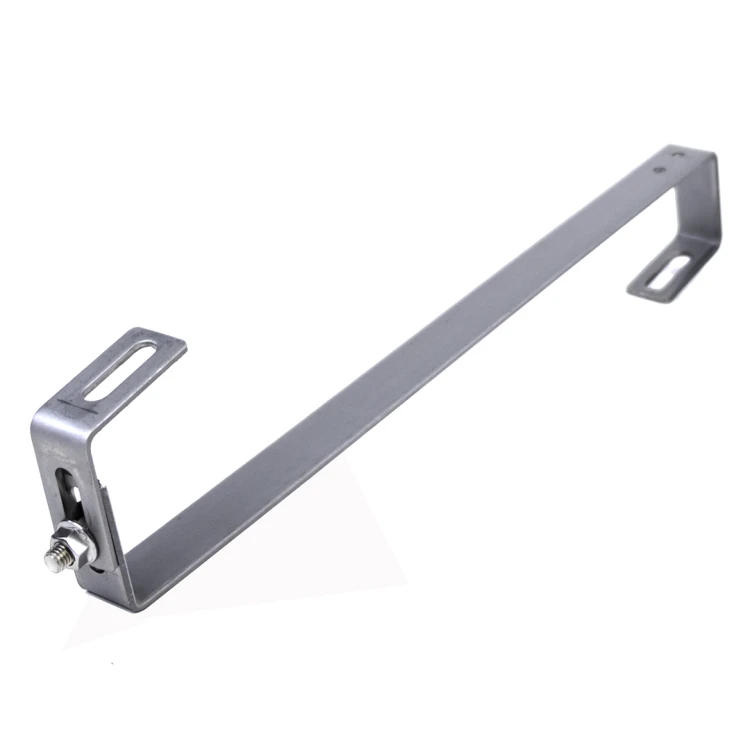

Verstellbarer Dachhaken S für Schrägdächer, Edelstahl 1.4016 mit den Abmessungen 500x30x4 mm und M10-Bohrung für Profile in Photovoltaik-Montagesystemen.

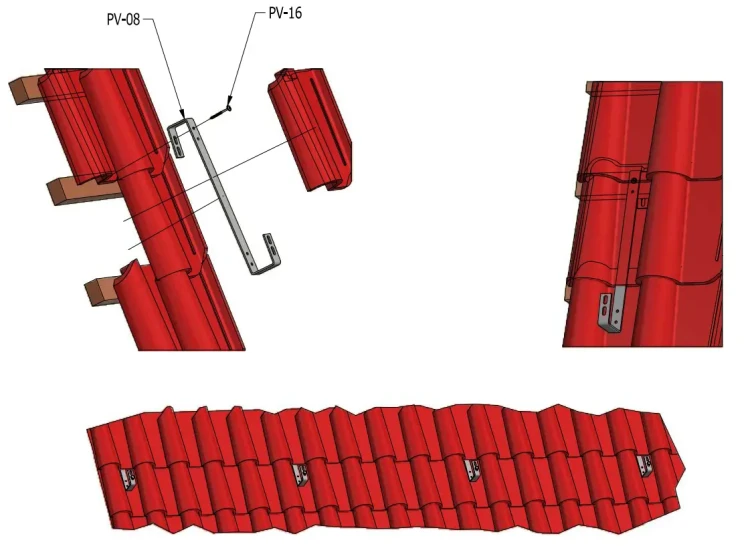

Der Dachhaken S ist für die Montage von Photovoltaikmodulen auf Dächern mit Keramik- oder Betonziegeln mit einer maximalen Dicke von 60 mm vorgesehen. Die Halterung ermöglicht die Befestigung von Montageschienen mit den Abmessungen 40×40 mm an Dachlatten mit einer maximalen Dicke von 50 mm. Sie ist aus Edelstahl gefertigt und garantiert Schutz vor ungünstigen Witterungseinflüssen. Im oberen Teil des Elements befindet sich eine M7-Bohrung für eine M6-Schraube, die es ermöglicht, die Halterung an der Dachlatte zu befestigen und die Steifigkeit der Konstruktion zu erhöhen. Das Langloch im Steg ermöglicht die Korrektur der Ausrichtung der Montageschienen.
- Die im Haken verwendete Verstellung dient zum Ausgleich von Unebenheiten des Dachstuhls, an dem die Haken befestigt werden. Bei Gebäuden mit unsauber ausgeführtem Dachstuhl ist dies die einzige Möglichkeit, eine stabile Halterung für die horizontalen Konstruktionsleisten zur Montage der Solarmodule präzise vorzubereiten.

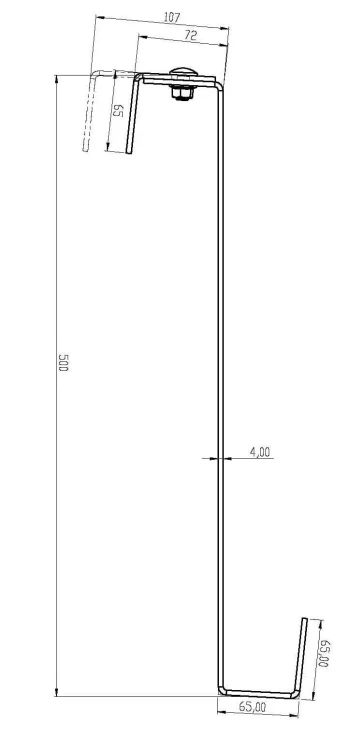

- Die Montagemethode ist analog zum Haken ohne Verstellung. Die genauen Abmessungen des Hakens sind in den obigen Grafiken dargestellt.
- Der Stahl H17, aus dem die Haken gefertigt sind, zeichnet sich durch hohe Beständigkeit gegen ungünstige Umweltbedingungen aus (Edelstahl).
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische Daten
| Typ | S-Dachhaken |
| Verstellung | Ja |
| Stahlklasse | H17 |
