Comunello Torscharniere-Set zum Anschweißen an Pfosten 50×50 mm – rechts, für ansteigende Hanglagen
Feedback zum Produkt hinterlassen
Comunello Torscharniere-Set zum Anschweißen an Pfosten 50×50 mm, rechts. Elektrolytisch galvanisierter Stahl. Für Flügeltore bis 3 m und 120 kg. Neigungsverstellung bis 10°. Montageplatte 65×110×5 mm, Gewicht 5,8 kg.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: 001-525
Produkteigenschaften
[PIM] zawiasy #113
- Montageart Zum Einmauern
- Material Stahl
Beschreibung
Comunello Torscharniere-Set zum Anschweißen an Pfosten 50×50 mm – rechts, für ansteigende Hanglagen

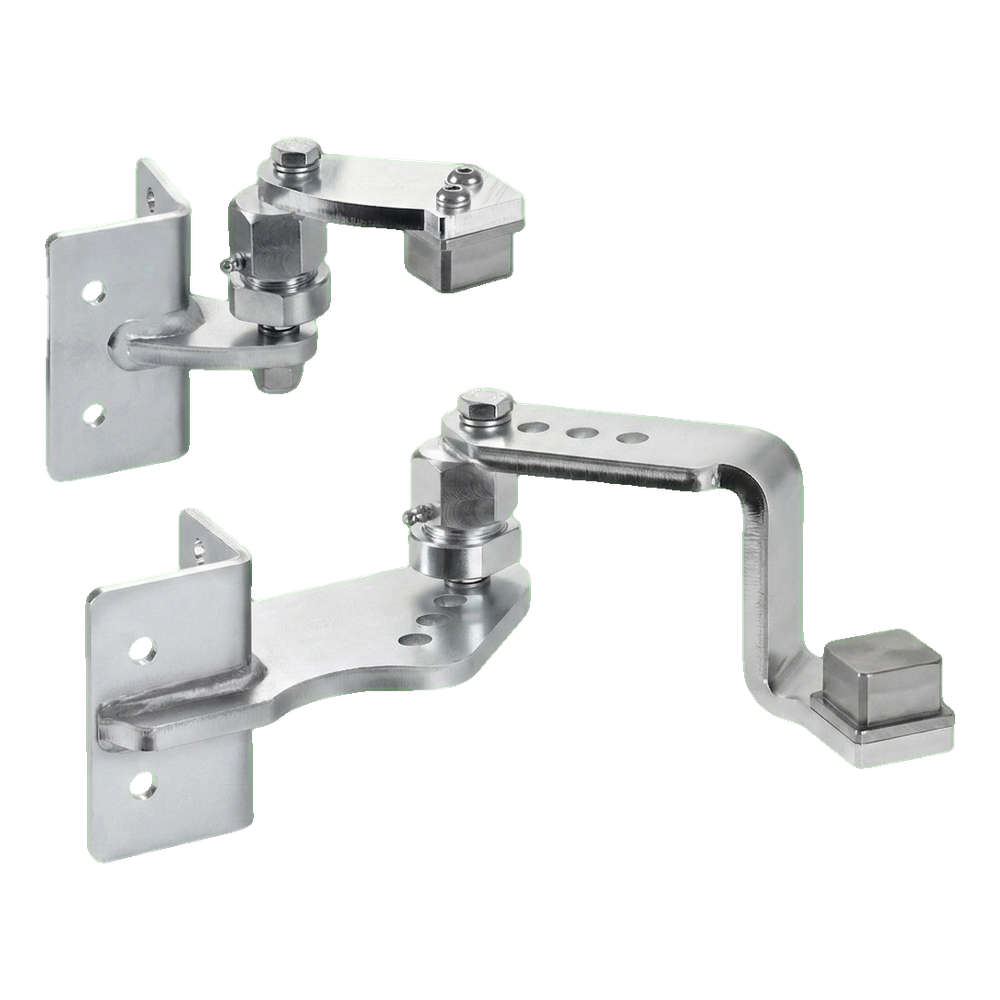

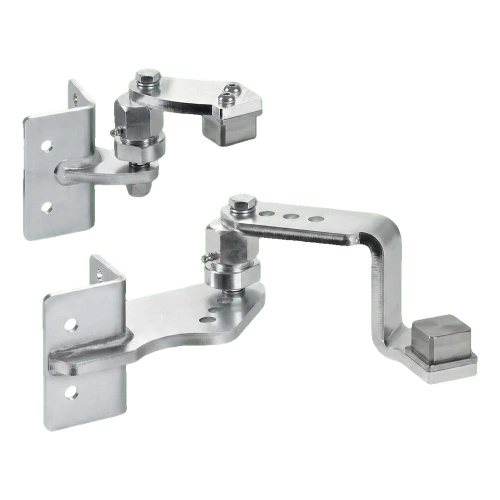

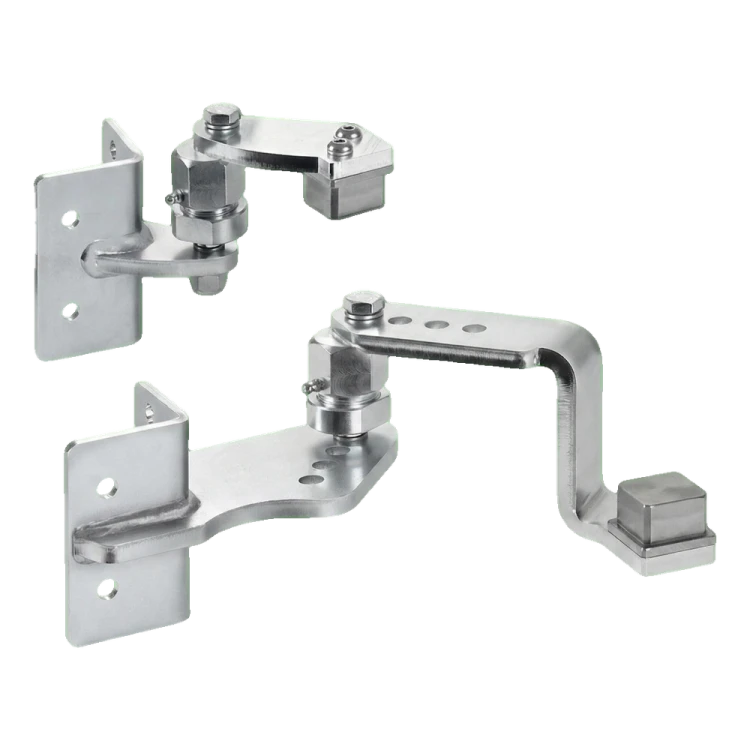

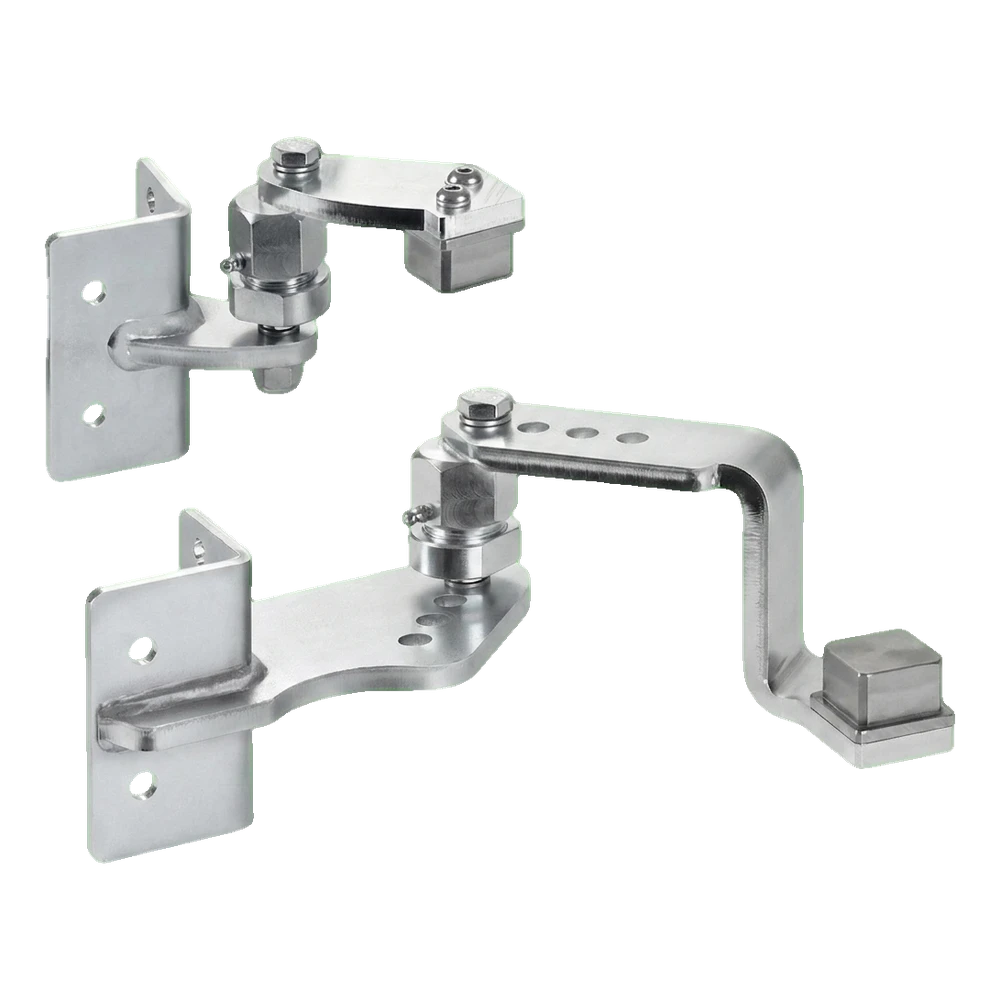

Comunello Torscharniere-Set zum Anschweißen an Pfosten 50×50 mm in der rechten Version — speziell entwickelt für die Montage von Flügeltoren auf ansteigendem Gelände. Dank der Exzenterschraube, die den Flügelträger mit dem Gelenk verbindet, erhalten Sie eine präzise Verstellung der Flügelposition, die es ermöglicht, diesen auch auf unebenem Untergrund perfekt horizontal und bündig mit dem Pfosten auszurichten.
Hauptvorteile für den Installateur
- Verwendung: Flügeltore an ansteigenden Hängen (Neigung bis 10°, ca. 20%)
- Maximale Flügellänge: 3 m
- Maximales Flügelgewicht: 120 kg
- Verstellbare Flügelneigung — Kompensation von Geländeunebenheiten
- Gelenke mit Schmiernippeln ausgestattet — Schmierung ohne Ausbau der Scharniere
- Träger mit 4 Montagelöchern — sichere Befestigung an Stahl- oder Betonpfosten
- Material: elektrolytisch galvanisierter Stahl — Korrosionsschutz
- Ausführung: rechts

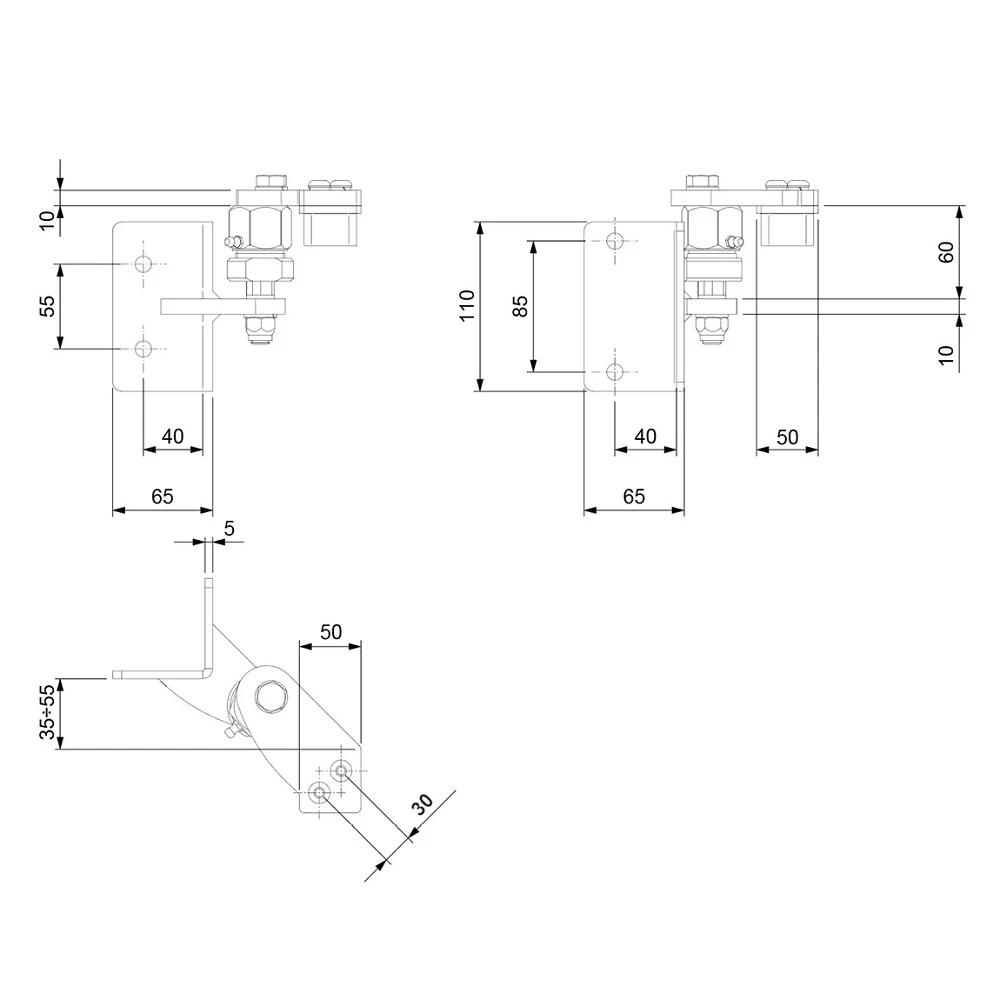

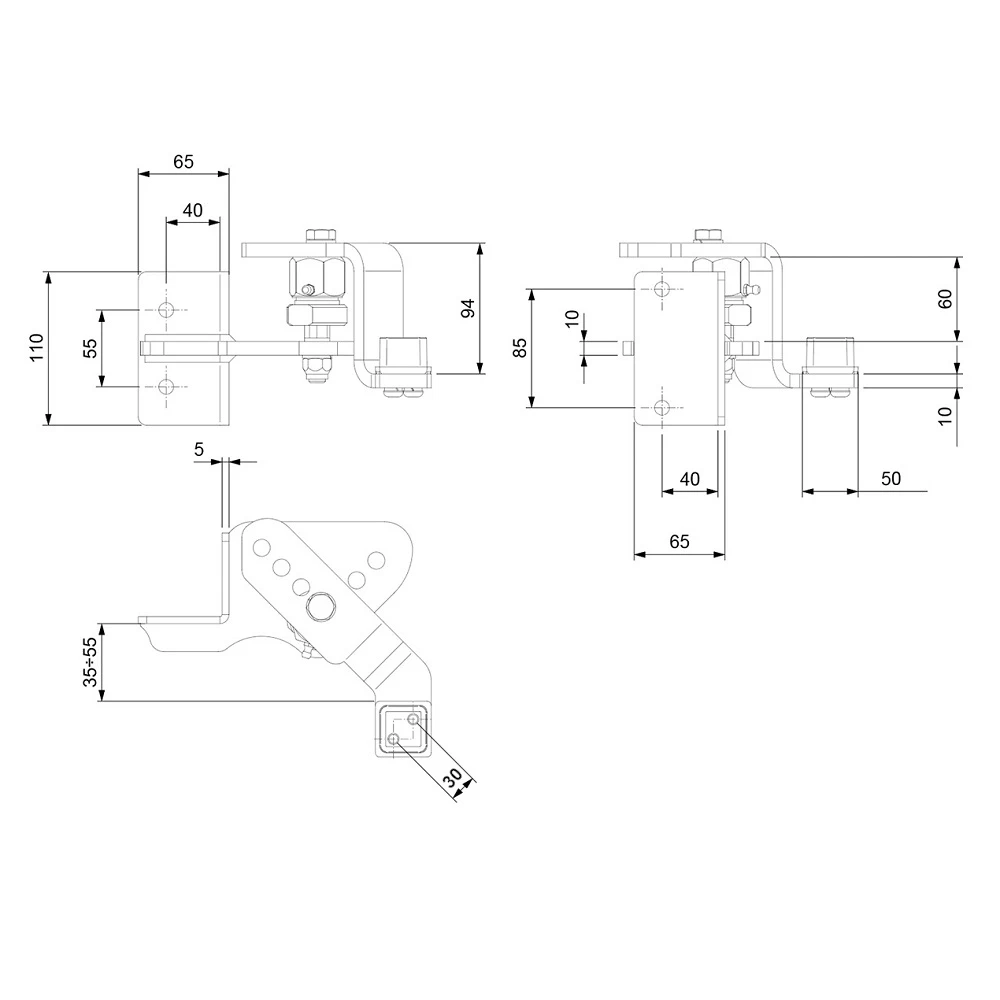

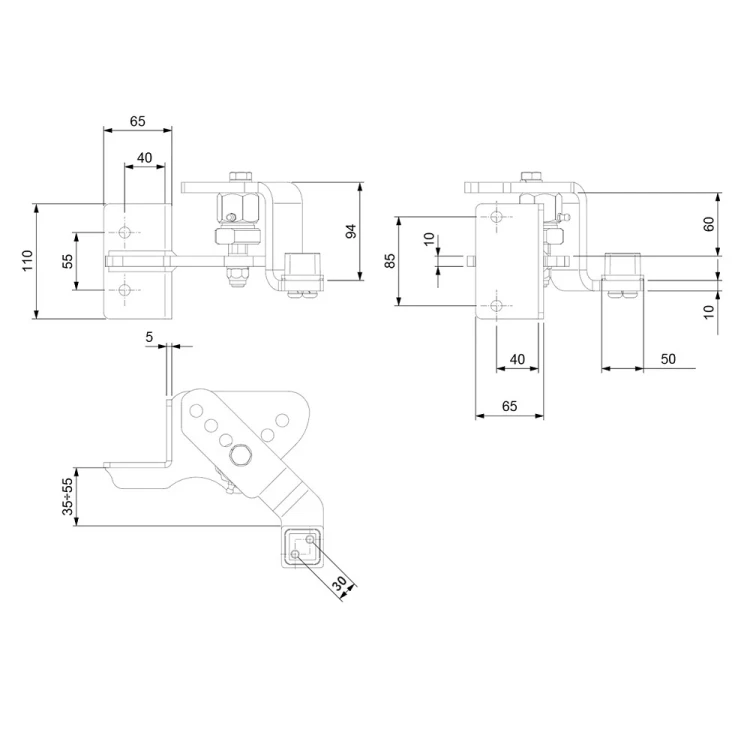

Abmessungen und technische Parameter
- Montageplatte (Außenabmessungen): 65 × 110 mm
- Dicke der Montageplatte: 5 mm
- Lochabstand montage (vorn): 40 × 55 mm
- Lochabstand Montage (seitlich): 40 × 85 mm
- Höhe des Scharniermechanismus: 94 mm
- Abmessung des Montageblocks für Pfosten: 50 × 30 mm
- Verstellbereich der Tiefe (Abstand von Plattenfläche zur Drehachse): 35–55 mm
- Abstand zwischen den Armen: 60 mm
- Gesamtlänge (L): 220 mm
- Gewicht des Sets: 5,8 kg
- EAN: 8028390517498
Montage und Anwendung
Die Scharniere sind zum Anschweißen an Stahlpfosten 50×50 mm sowie zur Montage an Betonpfosten mittels Montagelöchern bestimmt. Der Gelenkmechanismus mit Exzenterschraube ermöglicht eine stufenlose Verstellung des Winkels und der Ebene des Torflügels nach der Montage — eine perfekte Nivellierung der Pfosten beim Betonieren ist nicht erforderlich. Die in die Gelenke eingebauten Schmiernippel gewährleisten eine einfache Wartung — es genügt eine periodische Schmierung ohne die Notwendigkeit, das gesamte Scharnier auszubauen.
Das Set bewährt sich überall dort, wo die Zufahrt oder Einfahrt unter einem Winkel verläuft — Geländeneigung bis 10° (~20%) wird durch den verstellbaren Mechanismus kompensiert, und der Torflügel bleibt unabhängig von der Bodenneigung in horizontaler Position.
