Comunello Torscharniere-Set zum Anschweißen an Pfosten 40×40 mm – links, für ansteigende Böschungen
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung
Comunello Torscharniere-Set zum Anschweißen für Pfosten 40×40 mm – links, für ansteigende Hänge

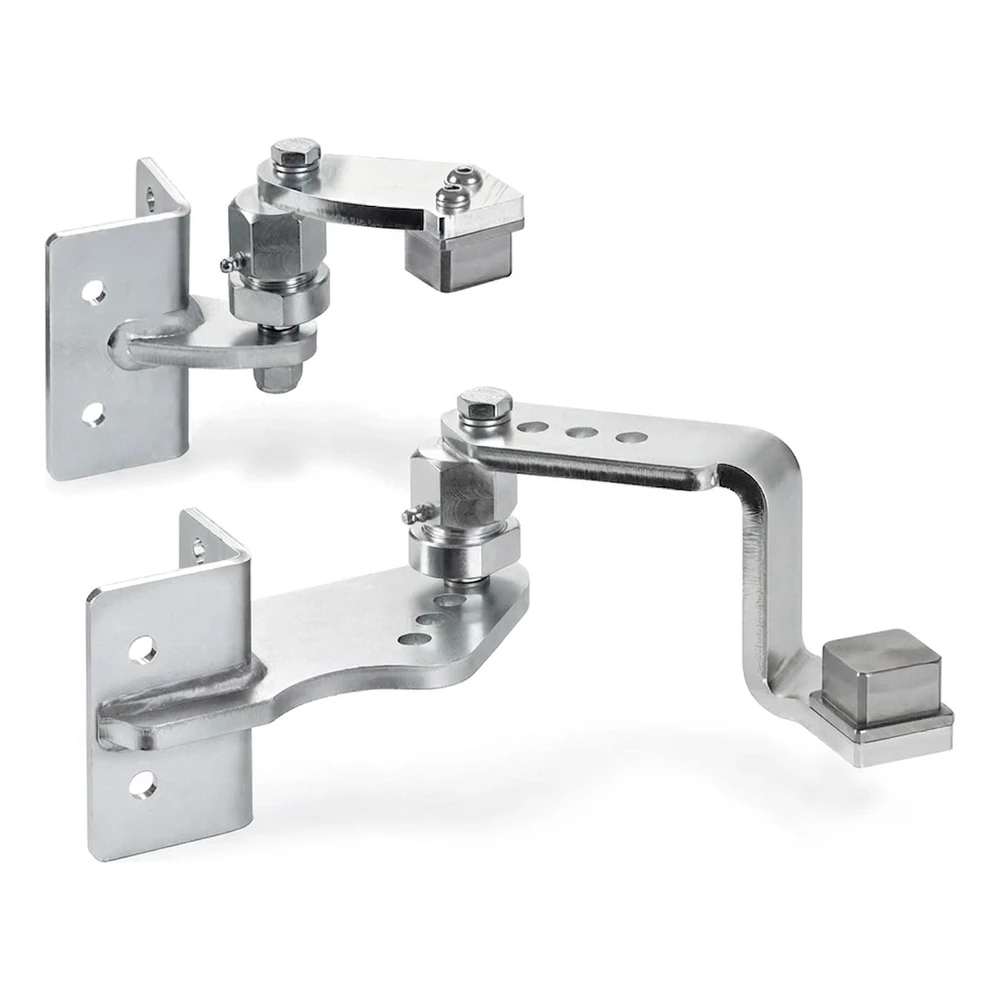

Comunello – Linke Scharniere-Set zum Anschweißen für die Montage von Flügeltoren auf Gelände mit ansteigenden Hängen. Das Set besteht aus zwei Scharnieren (oben und unten), die für 40×40 mm Pfosten geeignet sind, sowohl aus Stahl als auch Beton. Dank der Verbindung des Flügelträgers mit dem Gelenk über eine exzentrische Schraube kann der Installateur die Position des Flügels präzise einstellen – ihn in horizontaler Position ausrichten und relativ zum Pfosten auch bei geneigtem Untergrund nivellieren.
Wichtige Vorteile für den Installateur
- Verstellbare Flügelneigung – exzentrische Schraube ermöglicht Kompensation von Geländeunebenheiten und präzise Toreinstellung
- Maximaler Flügelhebungswinkel: 10° (~20%) – ideal für auf- und absteigende Fahrzeuge
- Gelenke mit Schmiernippeln ausgestattet – einfache Schmierung ohne Demontage des Scharniers
- Träger mit 4 Montagelöchern – sichere und stabile Befestigung am Pfosten
- Montage an Stahl- und Betonpfosten – universelle Anwendung
Technische Parameter
- Version: links
- Marke: Comunello
- Material: elektrolytisch verzinkter Stahl
- Bestimmung: Pfosten 40×40 mm
- Maximale Flügellänge: 3 m
- Maximales Flügelgewicht: 120 kg
- Maximaler Hebungswinkel: 10° (~20%)
- Set-Länge (L): 220 mm
- Set-Gewicht: 5 kg
- EAN: 8028390517481

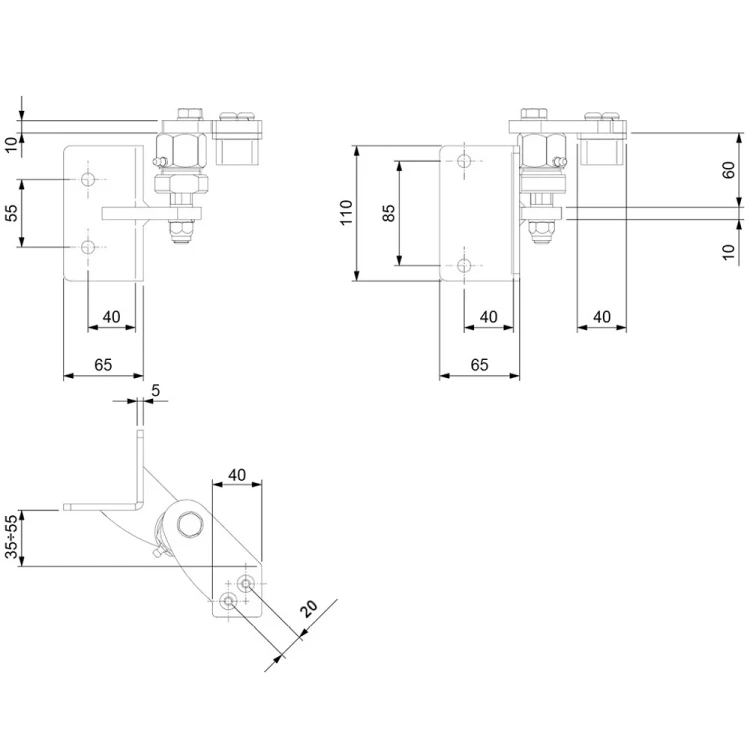

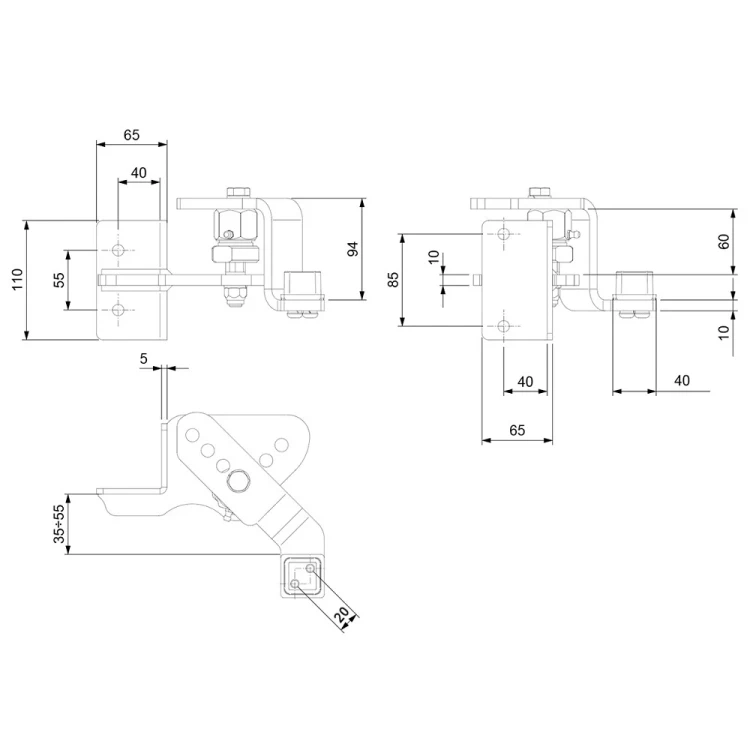

Scharnierabmessungen (aus technischer Zeichnung)
- Breite der Montageplatte: 65 mm
- Achsabstand der Montagelöcher (horizontal): 40 mm
- Höhe der Montageplatte (oberes Scharnier): 110 mm
- Abstand der Montagelöcher vertikal (oberes Scharnier): 55 mm
- Höhe des beweglichen Elements (oberes Scharnier): 94 mm
- Abstand der Montagelöcher vertikal (unteres Scharnier): 85 mm
- Vertikaler Abstand zwischen den Armen (unteres Scharnier): 60 mm
- Breite des Torbefestigungselements: 40 mm
- Dicke der Montageplatte: 5 mm
- Verstellbarer Abstand der Drehachse von der Wand: 35–55 mm
- Versatz der Bolzenachse: 20 mm
Das Set ist für Schweißmontage vorgesehen – die Träger werden direkt am Pfosten befestigt und das Gelenk am Torflügelarm. Die exzentrische Verstellung ermöglicht Korrekturen der Flügeleinstellung nach der Montage, was die Installationszeit erheblich verkürzt und die Notwendigkeit der Demontage bei kleineren Korrekturen eliminiert. Die in die Gelenke eingebauten Schmiernippel gewährleisten wartungsfreien Betrieb – regelmäßiges Schmieren ohne Demontage der Scharniere reicht aus.
Technische Daten
| Material | Stahl |
