Comunello Torbandscharnier-Set zum Anschweißen an Pfosten 40×40 mm – rechts, für ansteigende Hanglagen
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung

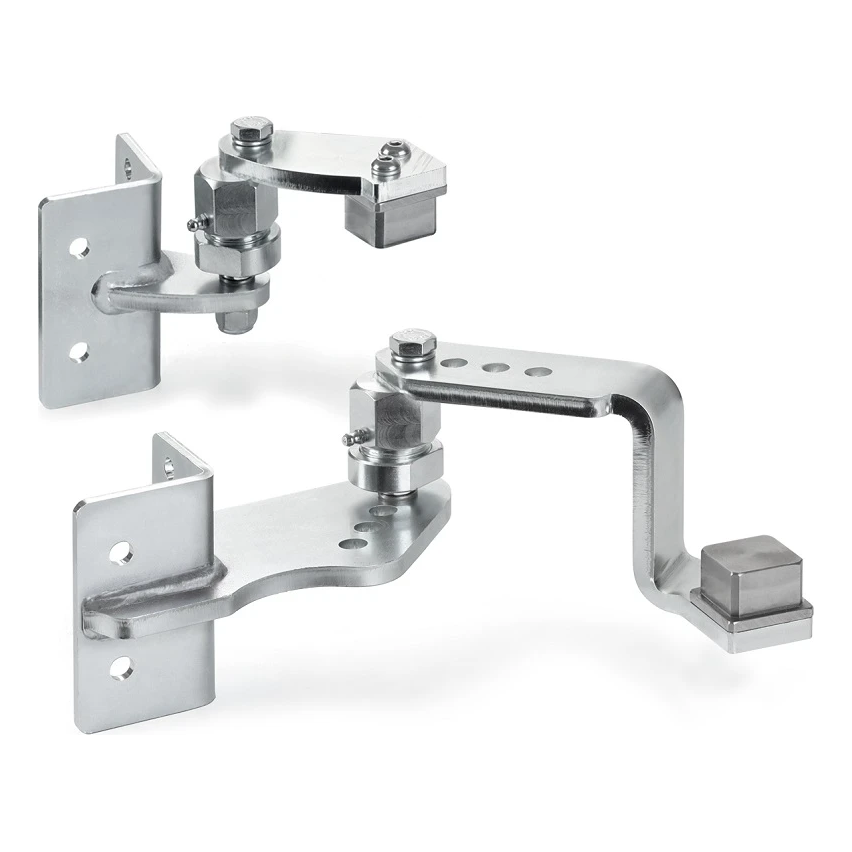

Comunello Torbandscharnier-Set zum Anschweißen an Pfosten 40×40 mm – rechts, für ansteigende Hanglagen
Comunello – Komplettset rechte Scharniere zum Anschweißen bestimmt für die Montage von Flügeltoren in Bereichen mit geneigtem Untergrund. Dank des eingebauten Gelenks mit Exzenterschraube stellt der Installateur das Torflügel präzise in horizontaler Position ein und richtet es relativ zum Pfosten aus — auch bei Geländeneigungen bis 10° (~20%). Dies ist eine fertige Lösung, die die Notwendigkeit individueller Anpassung von Regulierungselementen eliminiert und die Montagezeit erheblich verkürzt.
Wichtige Eigenschaften des Sets
- Bestimmung: Flügeltore an ansteigenden Hanglagen
- Typ: rechtes Scharnier, zum Anschweißen an Pfosten
- Passend für Pfosten: 40 × 40 mm — Stahl- und Betonpfosten
- Maximale Flügellänge: 3 m
- Maximales Flügelgewicht: 120 kg
- Maximaler Anstiegswinkel: 10° (~20%)
- Verstellbare Flügelneigung — Gelenk mit Exzenterschraube
- Gelenke ausgestattet mit Schmiernippeln — Schmierung ohne Demontage
- Halterungen mit 4 Montagelöchern
- Material: elektrolytisch galvanisierter Stahl
- Hersteller: Comunello
Der Exzentermechanismus gibt volle Kontrolle über die Position des Torflügels. Es genügt, das Gelenk zu drehen, um den Winkel stufenlos zu regulieren, ohne erneutes Schweißen oder Demontage der Konstruktion. Schmiernippel in den Gelenken ermöglichen eine einfache Schmierung während der jährlichen Inspektionen — sie verlängern die Lebensdauer der Scharniere und gewährleisten einen leisen, reibungslosen Betrieb des Tores über Jahre.

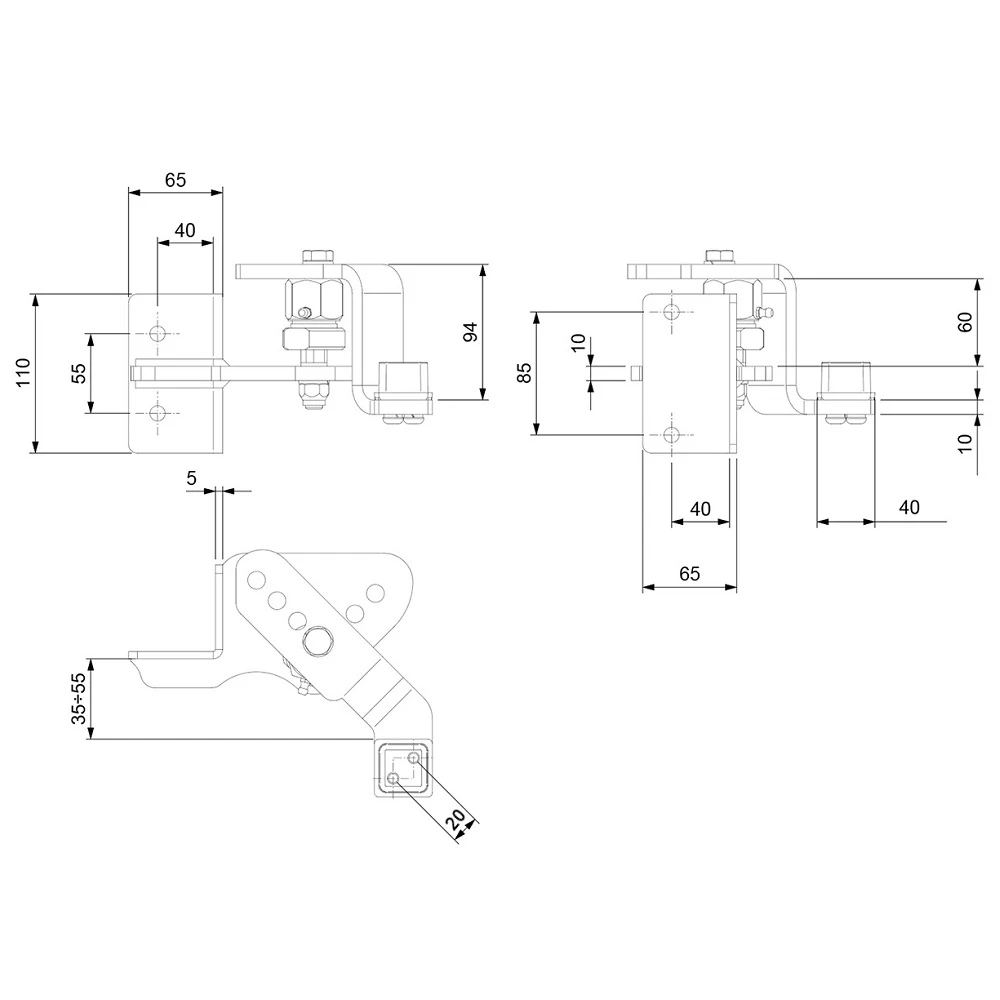

Abmessungen und technische Daten
Oberes Scharnier (kleiner):
- Montageblech (Höhe × Breite): 85 × 65 mm
- Lochabstand vertikal: 55 mm
- Abstand der Lochachsen zur Blechkante: 40 mm
- Höhe des Gelenkmechanismus: 94 mm
- Lichtweite zwischen Gelenkarmen: 60 mm
- Dicke des Montageblechs: 5 mm
- Dicke des Gelenkarms: 10 mm
- Breite des Flügelbefestigungselements: 40 mm
Unteres Scharnier (größer):
- Montageblech (Höhe × Breite): 110 × 65 mm
- Lochabstand vertikal: 85 mm
- Abstand der Lochachsen zur Blechkante: 40 mm
- Lichtweite zwischen Gelenkarmen: 60 mm
- Dicke des Montageblechs: 5 mm
- Dicke der Gelenkarme: 10 mm
- Breite des Flügelbefestigungselements: 40 mm
Gemeinsame Abmessungen:
- Versatz der Drehachse vom Montageblech (verstellbar): 35–55 mm
- Versatz der Lochachse im Befestigungselement: 20 mm
- Gesamtlänge des Sets (L): 220 mm
- Gewicht des Sets: 5 kg
- EAN: 8028390517474
Das Set ist für die Montage an Stahl- und Betonpfosten bestimmt. Die Konstruktion aus galvanisiertem Stahl gewährleistet Korrosionsbeständigkeit und langlebigen Betrieb unter Außenbedingungen. Dank des verstellbaren Versatzes der Drehachse (35–55 mm) passt der Installateur die Montage flexibel an die Bedingungen vor Ort an.
Technische Daten
| Montageart | Zum Einmauern |
| Material | Stahl |
