Comunello – Satz von Torangeln zum Schweißen auf Erhöhungen, Pfosten 50×50, links
Feedback zum Produkt hinterlassen
Comunello Satz von linken Torangeln zum Schweißen an Pfosten 50×50 mm. Elektrolytisch verzinkter Stahl. Maximale Flügellänge 3 m, Gewicht 120 kg. Neigungseinstellung bis 10°. Blechabmessungen 110×65 mm, Dicke 5 mm.
Versandkosten sind nicht im Preis enthalten.
Versandkosten sind nicht im Preis enthalten.
Produktcode: 001-526
Produkteigenschaften
[PIM] zawiasy #113
- Montageart Zum Einmauern
- Material Stahl
Beschreibung
Comunello – Satz von Torangeln zum Schweißen auf Erhöhungen, Pfosten 50×50, links

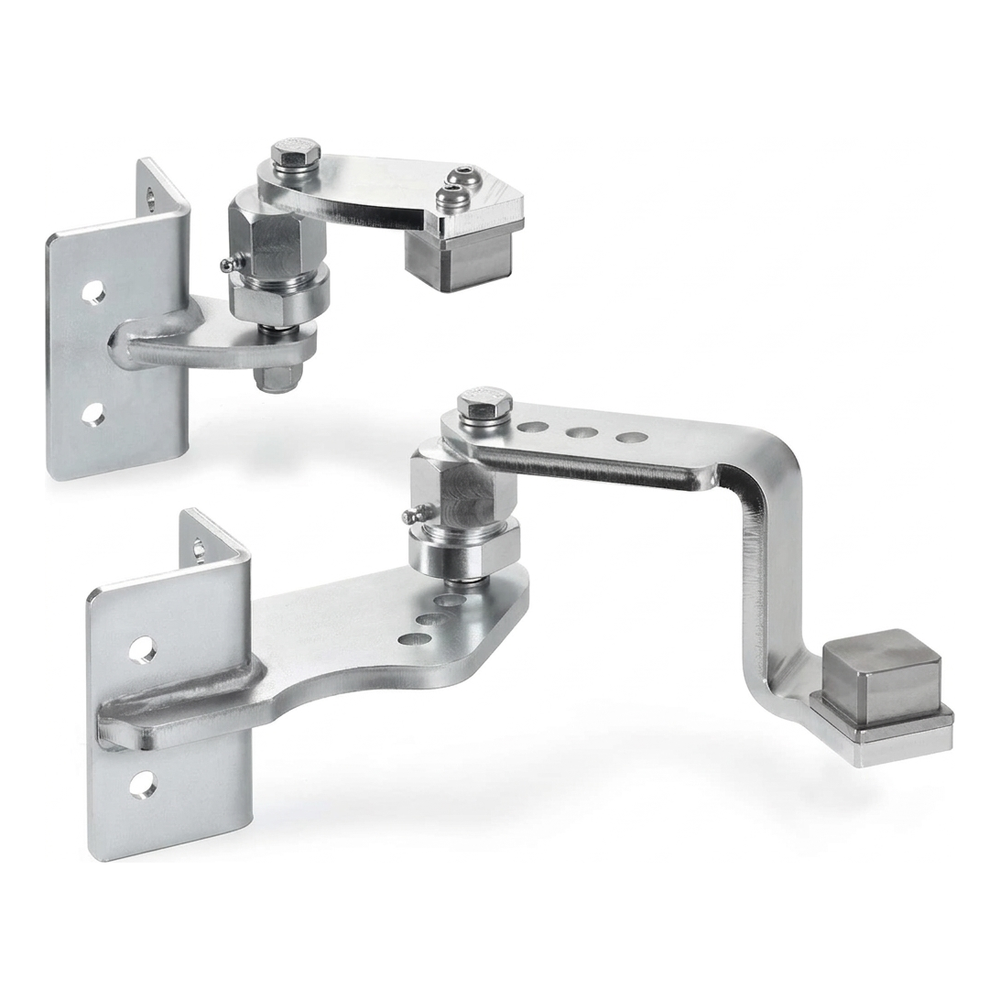

Comunello – Komplettsatz von linken Schweißangeln für die Montage von Flügeltoren an ansteigenden Hängen. Das Set ermöglicht eine präzise Einstellung der Flügelposition dank der Exzenterschraube, die den Flügelträger mit dem Gelenk verbindet — die Gelenkdrehung ermöglicht es, den Flügel perfekt horizontal auszurichten und an den Pfosten anzupassen, auch wenn das Gelände geneigt ist.
Hauptmerkmale des Sets
- Maximale Flügellänge: 3 m
- Maximales Flügelgewicht: 120 kg
- Maximaler Flügelhebungswinkel: 10° (~20%)
- Einstellbare Flügelneigung — Kompensation von Geländeniveauunterschieden
- Ausführung: links
- Material: elektrolytisch verzinkter Stahl — Korrosionsschutz
- Montage an Pfosten: 50×50 mm
- Verwendung: Stahl- und Betonpfosten
- Gelenke ausgestattet mit Schmiernippeln — einfaches Schmieren ohne Demontage
- Träger mit 4 Montagelöchern — sichere Befestigung
Lösung für Installationsunternehmen, die Tormontagen auf geneigten Auffahrten und unebenem Gelände durchführen. Die Exzenterschraube eliminiert die Notwendigkeit mehrfacher Nachjustierungen — eine Drehung reicht für die präzise Einstellung von Winkel und Niveau des Flügels.

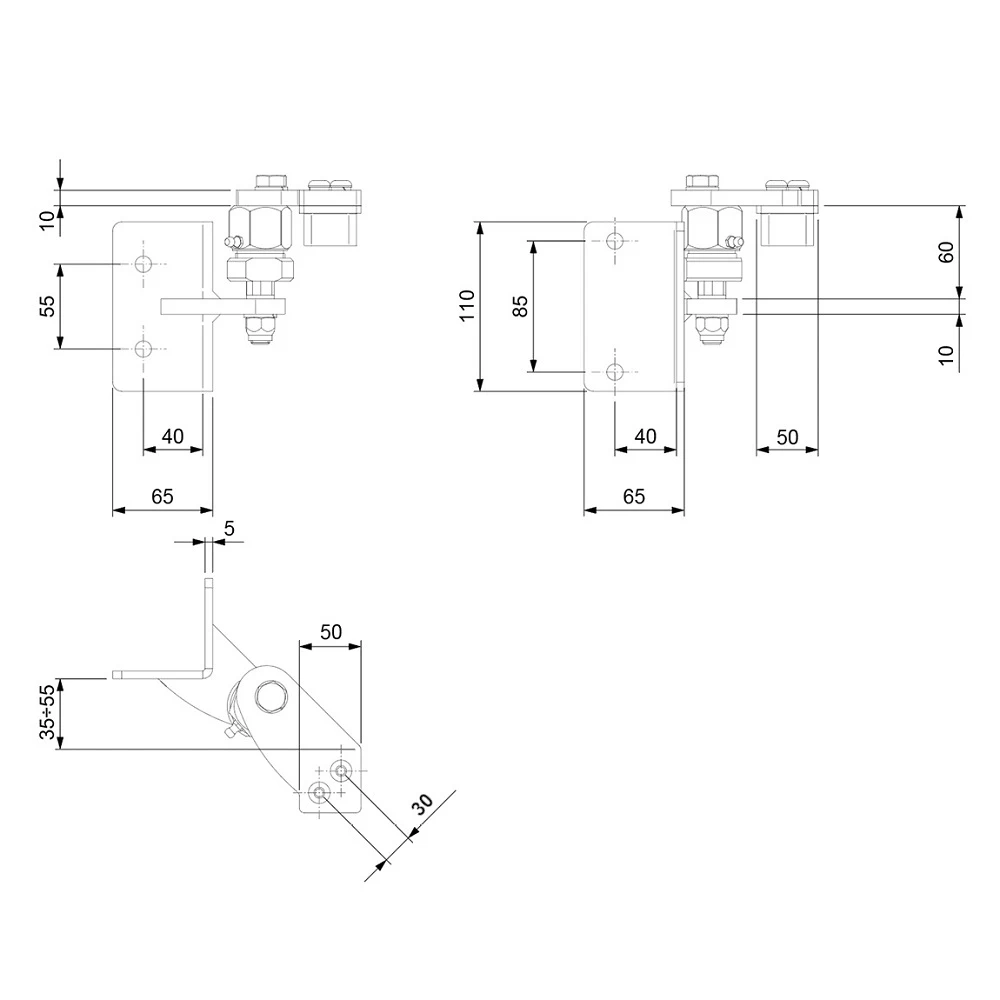

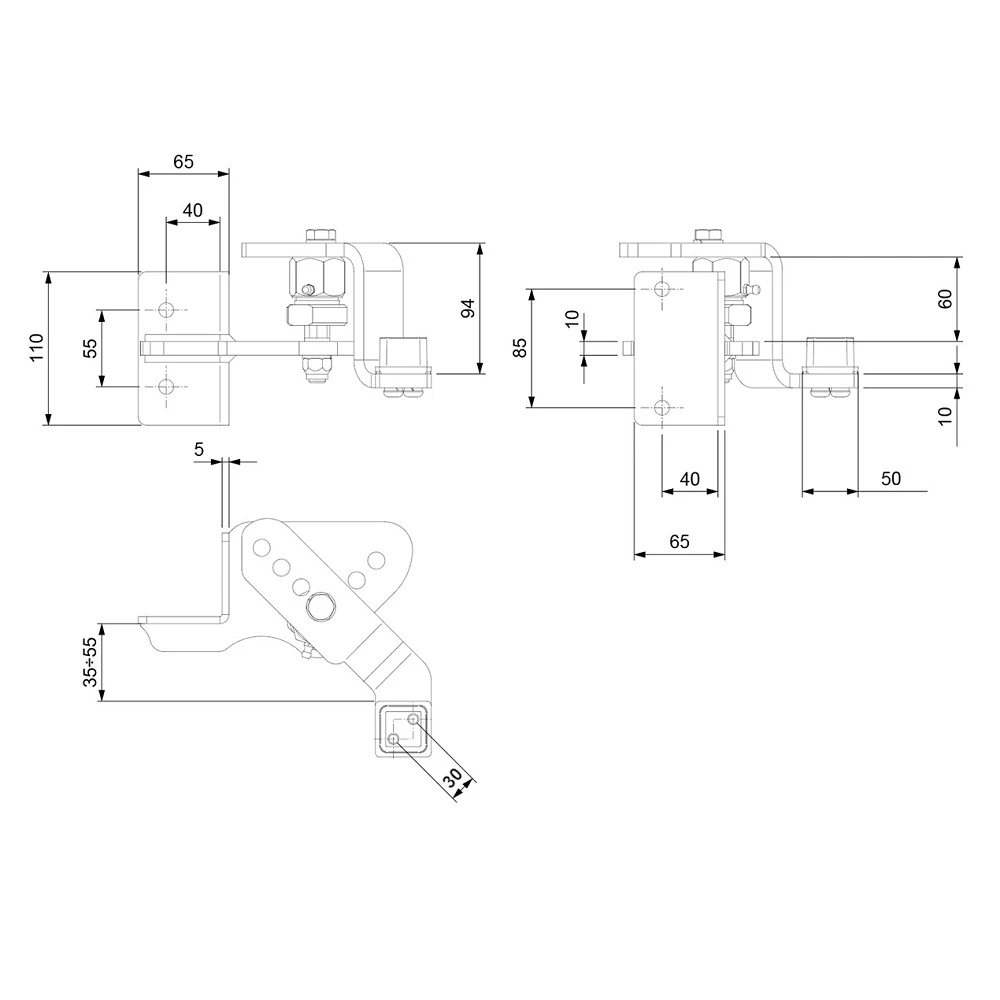

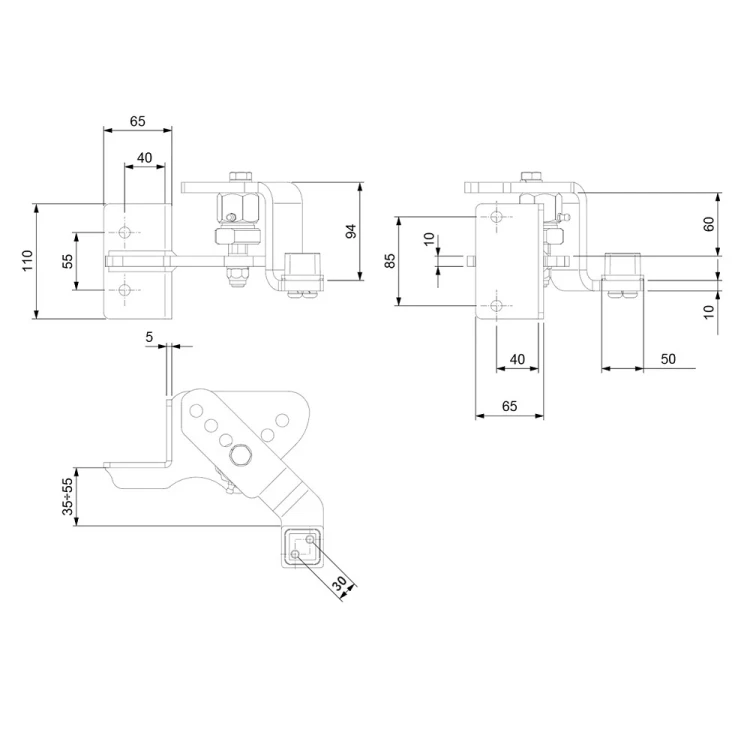

Abmessungen und Montagedaten
- Höhe der Montageplatte: 110 mm
- Breite der Montageplatte: 65 mm
- Lochabstand (vertikal): 55 mm (Träger) / 85 mm (Seitenblech)
- Entfernung der Lochachsen zur Kante: 40 mm
- Dicke der Montageplatte: 5 mm
- Dicke des Scharnierarmes: 10 mm
- Höhe des Scharniermechanismus: 94 mm
- Abstand zwischen den Armen: 60 mm
- Breite des Pfostenbefestigungselements: 50 mm
- Quadratischer Zapfen: 30 mm
- Einstellbereich der Entfernung: 35–55 mm
- Gesamtlänge (L): 220 mm
- Gewicht des Sets: 5,8 kg
- EAN: 8028390517504
Das Comunello Scharnier-Set ist eine bewährte Lösung für professionelle Flügeltor-Installationen unter schwierigen Geländebedingungen. Die elektrolytische Verzinkung gewährleistet langfristigen Korrosionsschutz, und die Schmiernippel garantieren wartungsfreien Betrieb über Jahre.
