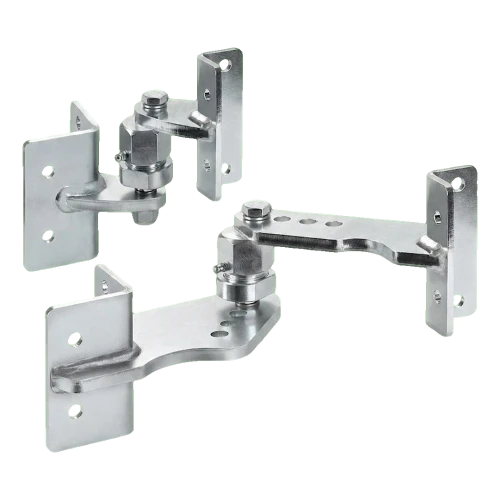

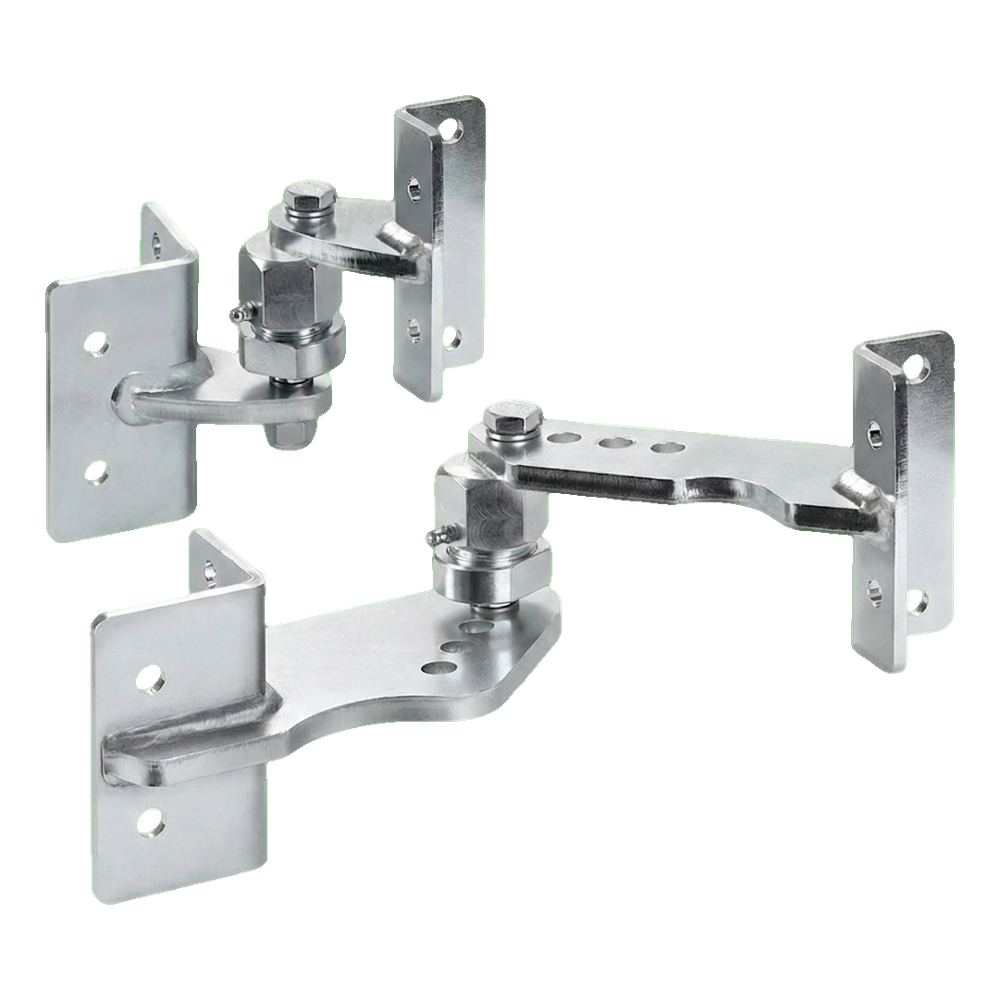

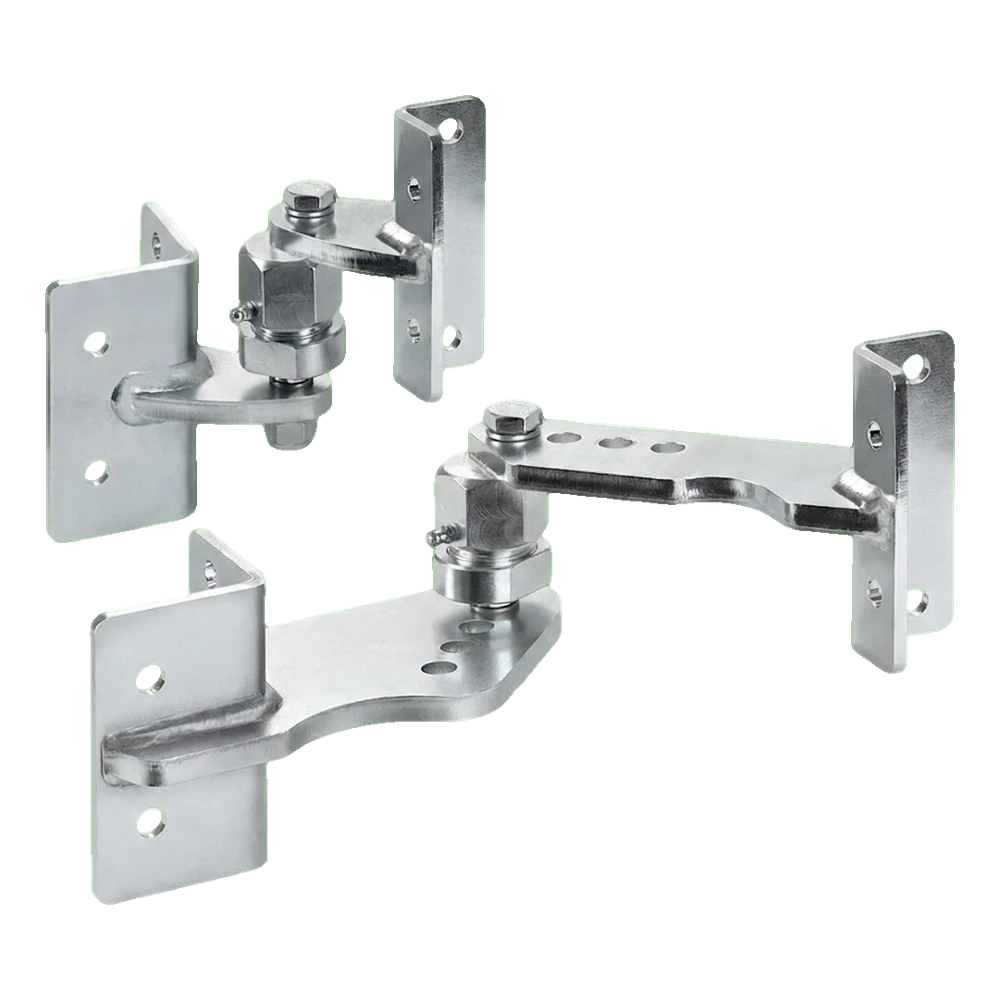

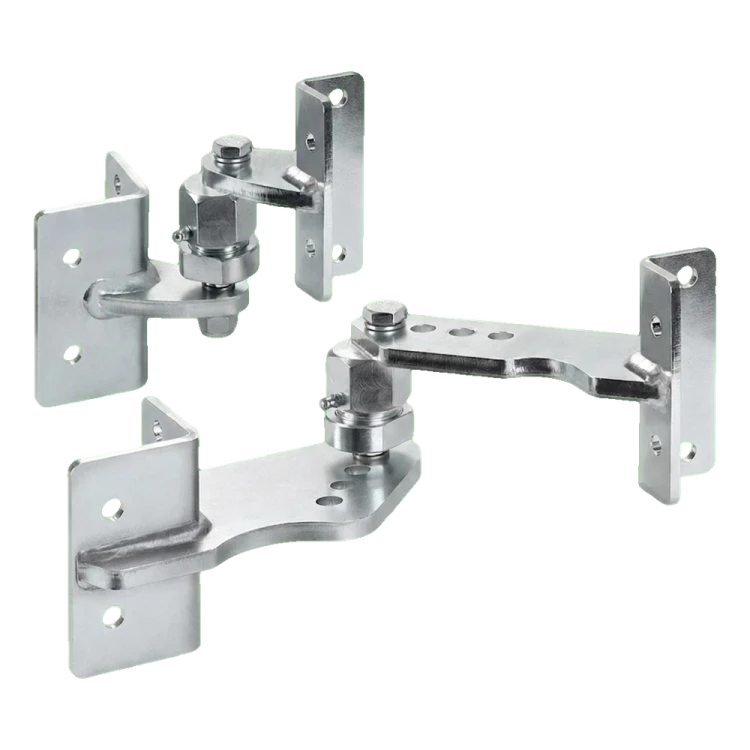

Comunello RS-100F – Torband-Set zum Anschrauben für ansteigende Hanglagen
Comunello RS-100F ist ein komplettes Set von Anschraubscharnieren, das speziell für die Montage von Flügeltoren an ansteigenden Hanglagen entwickelt wurde. Dank der exzentrischen Schraube, die den Flügelträger mit dem Gelenk verbindet, erhält der Installateur die Möglichkeit einer präzisen Regulierung der Flügelposition – Einstellung in horizontaler Lage und perfekte Ausrichtung mit dem Pfosten, auch auf unebenem Gelände.
Das Set ist für die professionelle Montage von Toren mit einem Gewicht bis zu 150 kg und einer maximalen Flügellänge bis zu 3 Metern bei einem Geländeanstiegswinkel bis zu 10° (~20%) bestimmt. Dank der mit Schmiernippeln ausgestatteten Gelenke erfolgt die Wartung schnell und bequem – ohne Demontage der Scharniere.
Hauptmerkmale und technische Parameter
- Hersteller: Comunello
- Bezeichnung: RS-100F
- Verwendungszweck: Flügeltore an ansteigenden Hanglagen
- Maximales Flügelgewicht: 150 kg
- Maximale Flügellänge: 3 m
- Maximaler Anstiegswinkel: 10° (~20%)
- Material: elektrolytisch verzinkter Stahl
- Set-Gewicht: 4,6 kg
- Set-Länge (L): 220 mm
- Montage: Schraubmontage – an Stahl- oder Betonpfosten
- Regulierung der Flügelneigung: ja – exzentrische Schraube
- Schmiernippel: ja – Schmierung ohne Demontage
- Anzahl Montagelöcher pro Träger: 4
- EAN: 8028390517467

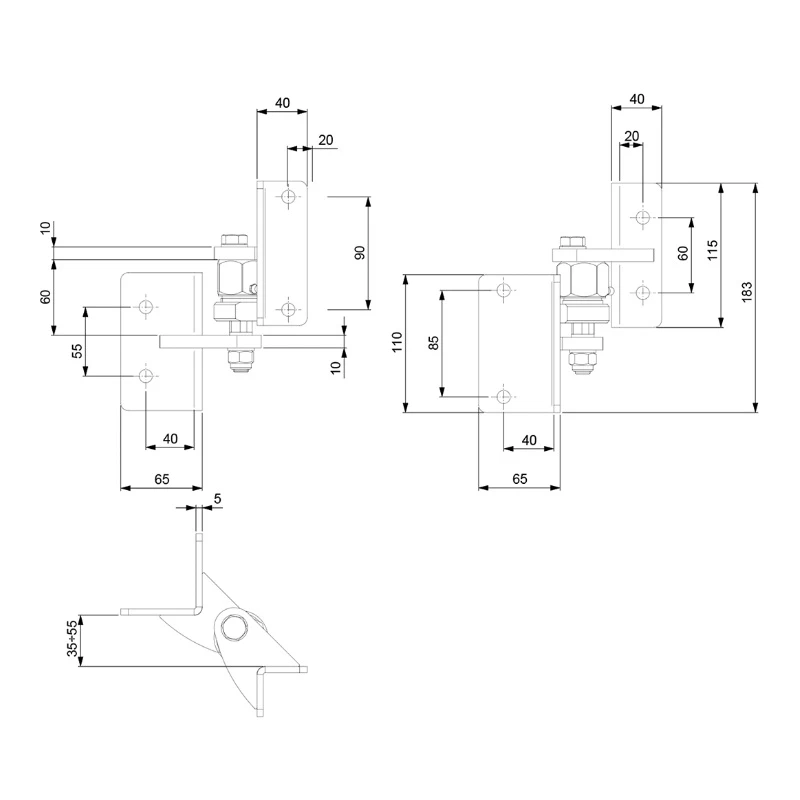

Abmessungen – kleineres Scharnier (oberes)
- Gesamthöhe: 183 mm
- Breite der oberen Platte (Pfosten): 40 mm
- Lochabstand obere Platte: 90 mm (linke Ansicht) / 60 mm (rechte Ansicht)
- Höhe der oberen Platte: 115 mm
- Breite der unteren Platte (Flügel): 65 mm
- Lochabstand untere Platte vertikal: 85 mm (rechte Ansicht) / 55 mm (linke Ansicht)
- Lochabstand untere Platte horizontal: 40 mm
- Höhe der unteren Platte: 110 mm
- Abstand zwischen Scharnierarmen: 60 mm
- Dicke der Arme: 10 mm
- Blechdicke der Montageplatte: 5 mm
- Regulierbarer Abstand der Montageebenen: 35–55 mm

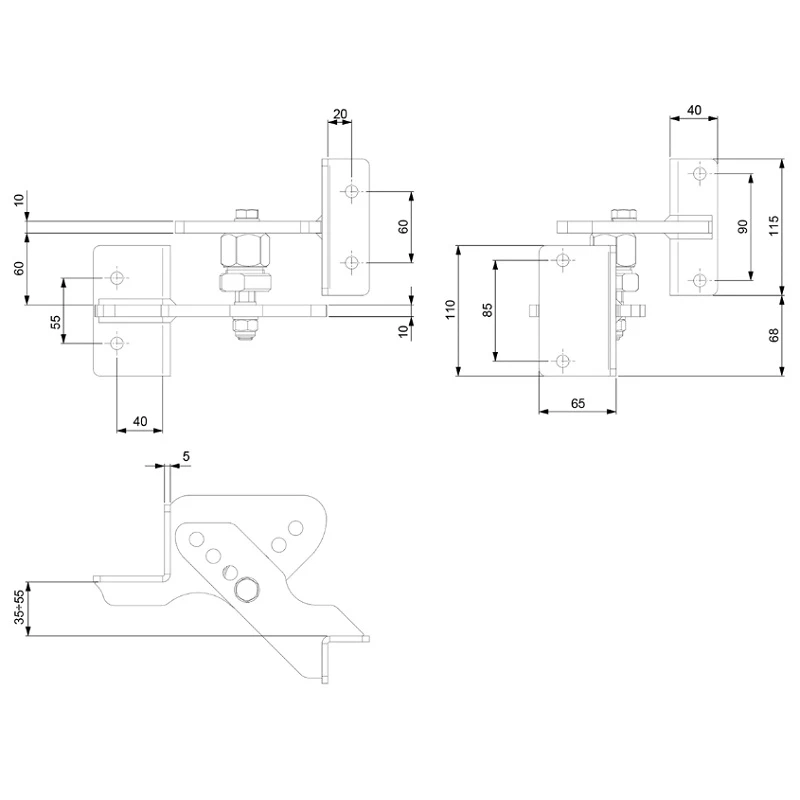

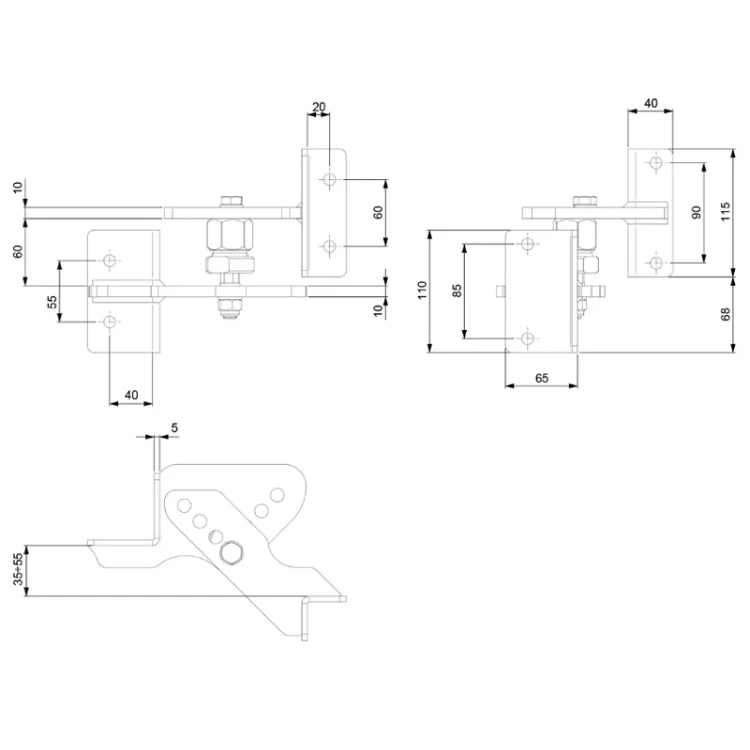

Abmessungen – größeres Scharnier (unteres)
- Breite der oberen Platte (Pfosten): 40 mm
- Lochabstand obere Platte: 90 mm
- Höhe der oberen Platte: 115 mm
- Breite der unteren Platte (Flügel): 65 mm
- Lochabstand untere Platte vertikal: 85 mm
- Lochabstand untere Platte horizontal: 40 mm
- Höhe der unteren Platte: 110 mm
- Vertikaler Versatz zwischen unteren Plattenkanten: 68 mm
- Abstand zwischen Scharnierarmen: 60 mm
- Dicke der Arme: 10 mm
- Blechdicke der Montageplatte: 5 mm
- Regulierbarer Abstand der Montageebenen: 35–55 mm
Anwendung und Vorteile für den Installateur
Das Torband-Set Comunello RS-100F ist speziell für die Montage von Flügeltoren an geneigten Geländen bestimmt – Auffahrten, Einfahrten zu Grundstücken an Hanglagen sowie überall dort, wo sich das Bodenniveau am Pfosten vom Niveau am Flügelende unterscheidet. Der exzentrische Mechanismus ermöglicht eine präzise Regulierung des Flügelneigungswinkels direkt während der Montage, was die Installationsarbeiten erheblich beschleunigt und die Verwendung von Distanzscheiben überflüssig macht.
Die Scharniere sind sowohl für die Befestigung an Stahl- als auch an Betonpfosten geeignet, was sie zu einer universellen Lösung für verschiedene Zauntypen macht. Die elektrolytische Verzinkung gewährleistet Korrosionsbeständigkeit, und die Schmiernippel ermöglichen eine regelmäßige Wartung ohne Demontage – was sich in einer langen Lebensdauer und störungsfreiem Torbetrieb niederschlägt.
Technische Daten
| Montageart | Zum Einmauern |
| Material | Stahl |
