Comunello Albatros Piccolo – Charniersystem für Falttor bis 4 m / 100 kg
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung
Comunello Albatros Piccolo – Charniersystem für Falttor bis 4 m / 100 kg
Comunello Albatros Piccolo ist ein komplettes, innovatives Charniersystem, das speziell für Falttore entwickelt wurde. Dank des vollständig hängenden Mechanismus öffnet sich das Tor ohne Führungsschiene, was Hindernisse am Boden eliminiert und die Montage erheblich erleichtert. Das System gewährleistet ein reibungsloses Falten und Entfalten der Torflügel auch bei stark begrenztem Raum — die ideale Lösung für Grundstücke mit schmaler Zufahrt oder fehlendem Platz für die vollständige Öffnung eines Flügeltors.
Set-Zusammensetzung
Das Albatros Piccolo System besteht aus drei präzise aufeinander abgestimmten Elementen, die gemeinsam einen zuverlässigen Falttormechanismus bilden:
- Unteres Scharnier mit Getriebe und Arm — wird im unteren Teil des Torflügels montiert, verantwortlich für den Faltantrieb; der beidseitig faltbare Übertragungsarm verbindet sich mit der Unterseite des ersten Flügels
- Oberes Scharnier mit Getriebe — wird im oberen Teil des Tors am Pfosten montiert, synchronisiert die Bewegung beider Flügel
- Verstellbare Halterung — wird am Pfosten befestigt, ermöglicht präzise Justierung des gesamten Systems nach der Montage

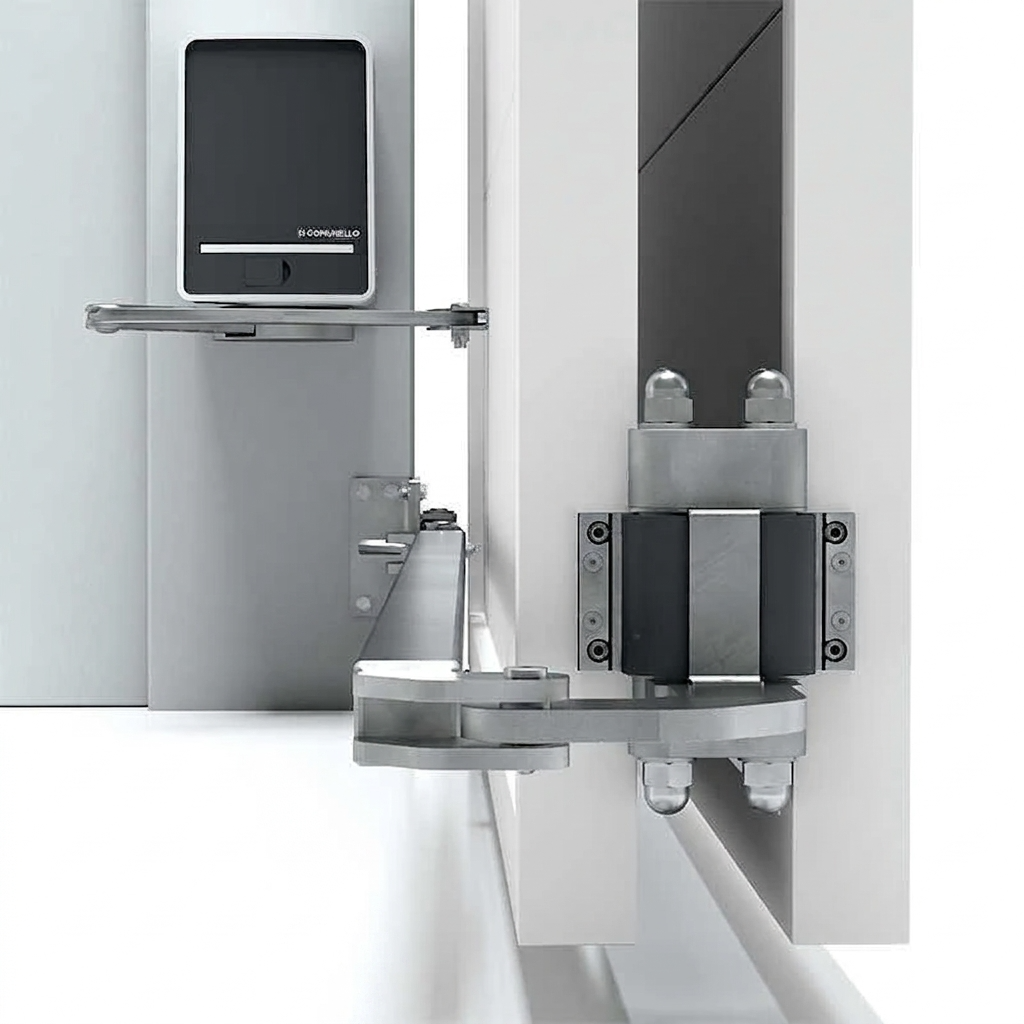

Funktionsprinzip und Montage

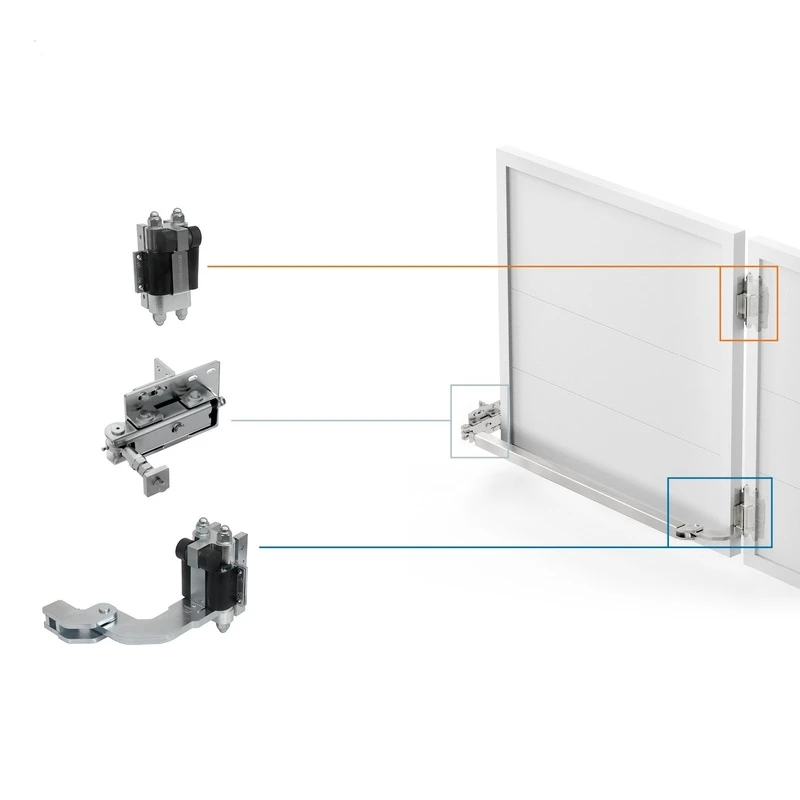

Das System ist vollständig schienenlos — das Tor öffnet sich vertikal ohne jegliche Führungen am Boden. Der beidseitig faltbare Antriebsarm wird an der Unterseite des ersten Flügels montiert und mit dem unteren Scharnier verbunden. Nach der Montage der verstellbaren Halterung am Pfosten erhält der Monteur die Möglichkeit einer präzisen Korrektur der Toreinstellung. Die nebenstehende Abbildung zeigt die Anordnung der einzelnen Systemelemente am Tor — oberes Scharnier am Pfostenkopf, verstellbare Halterung in der Mitte und unteres Scharnier mit Arm unten.

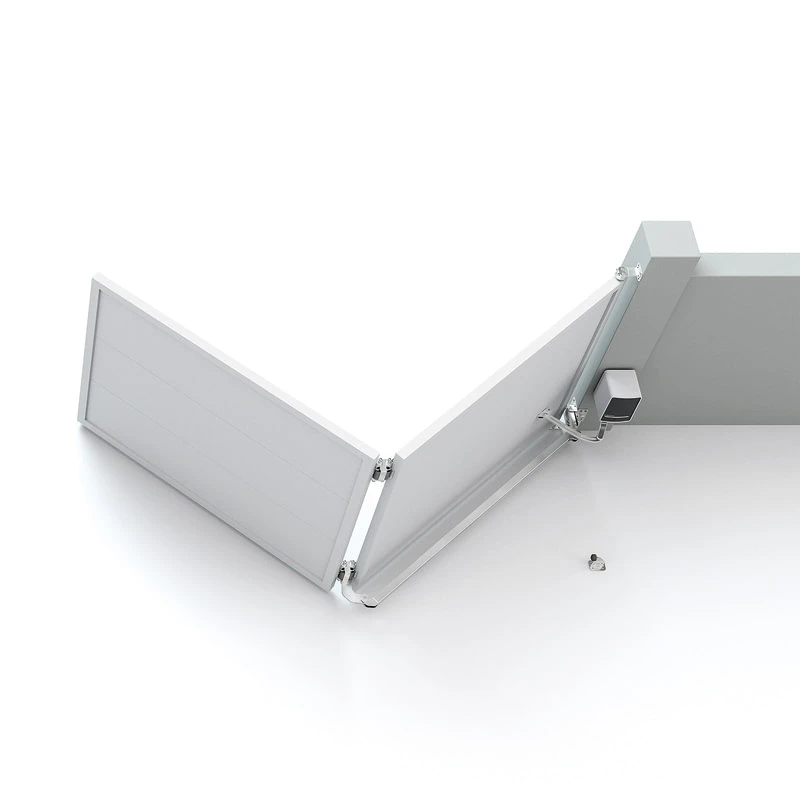

Maximale Öffnung bei minimalem Platzbedarf
Dank des Faltmechanismus klappen die Torflügel zusammen und nehmen sowohl beim Öffnen als auch beim Schließen minimalen Raum ein. Ein Set bedient ein Tor mit einer Gesamtflügellänge von bis zu 4 Metern und einem Gewicht von bis zu 100 kg. Bei Verwendung von zwei Sets Albatros Piccolo ist die Bedienung eines zweiflügeligen Tors mit einer Gesamtlänge von bis zu 8 Metern möglich.
Hauptvorteile des Systems
- Schienenloser Mechanismus — keine Führungen am Boden, null Hindernisse
- Hängendes System — Torflügel falten sich frei in der Luft
- Einfache Justierung — verstellbare Halterung ermöglicht präzise Anpassung nach der Montage
- Minimaler Platzbedarf — ideale Lösung für schmale Zufahrten und begrenzte Durchfahrten
- Hochwertige Materialien — verschleißfeste Komponenten für langjährigen Betrieb
- Italienische Produktion — Comunello, Made in Italy
Kompatibilität mit Antrieben
Das Albatros Piccolo System arbeitet mit Flügeltorantrieben der Marke Comunello zusammen. Für eine umfassende Installation sind auch ergänzende Zubehörteile verfügbar: Bohrschablonensystem mit Schrauben und Muttern sowie Verbindungsprofil für Übertragungsarm und Pfostenscharnier, die den Montageprozess erheblich beschleunigen.
Technische Parameter des Sets
- Hersteller: Comunello
- Serie: Albatros Piccolo (P)
- Maximale Torlänge (1 Set): 4 m
- Maximale Torlänge (2 Sets): 8 m
- Maximales Flügelgewicht: 100 kg
- Set-Gewicht: 10,5 kg
- Systemtyp: schienenlos, hängend
- Herstellungsland: Italien

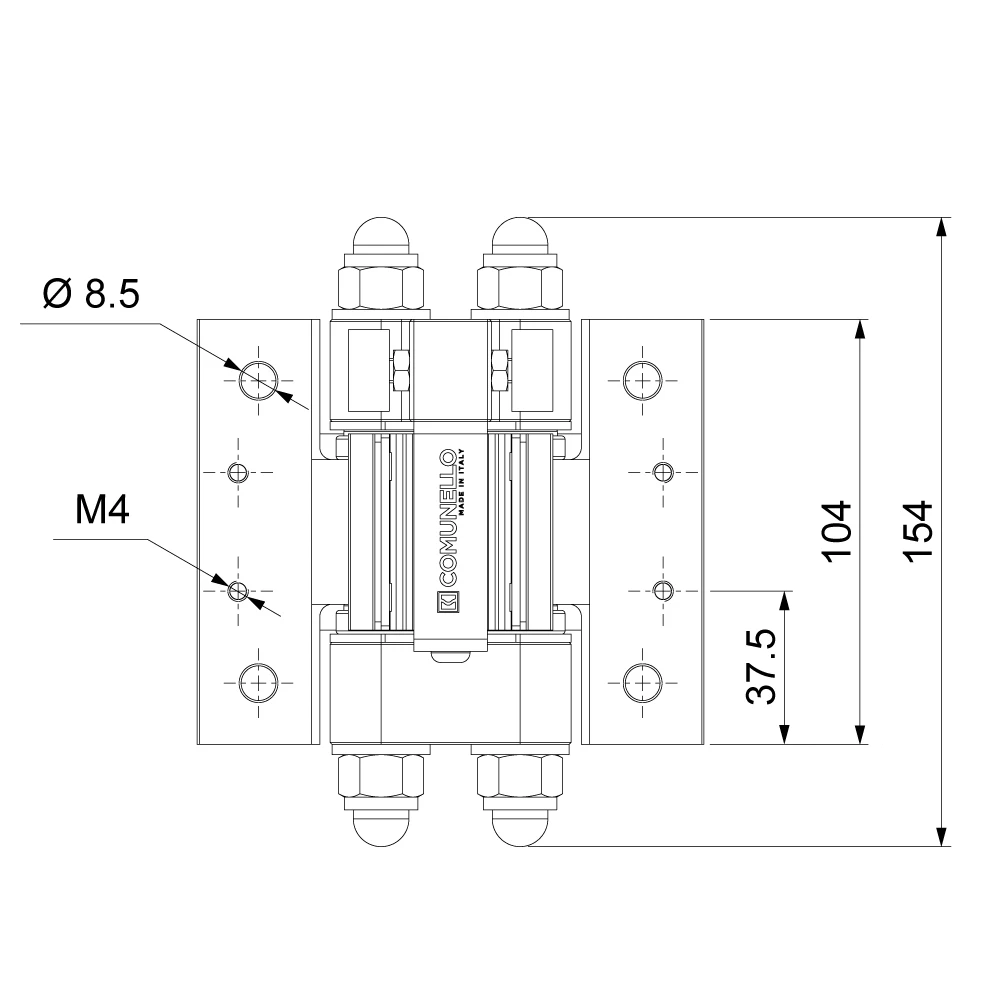

Abmessungen des oberen Scharniers (technische Zeichnung)
- Gesamthöhe: 154 mm
- Höhe der Montageplatte: 104 mm
- Achsabstand des Lochs von der Unterkante: 37,5 mm
- Durchmesser der Montagelöcher: Ø 8,5 mm
- Schraubengewinde: M4

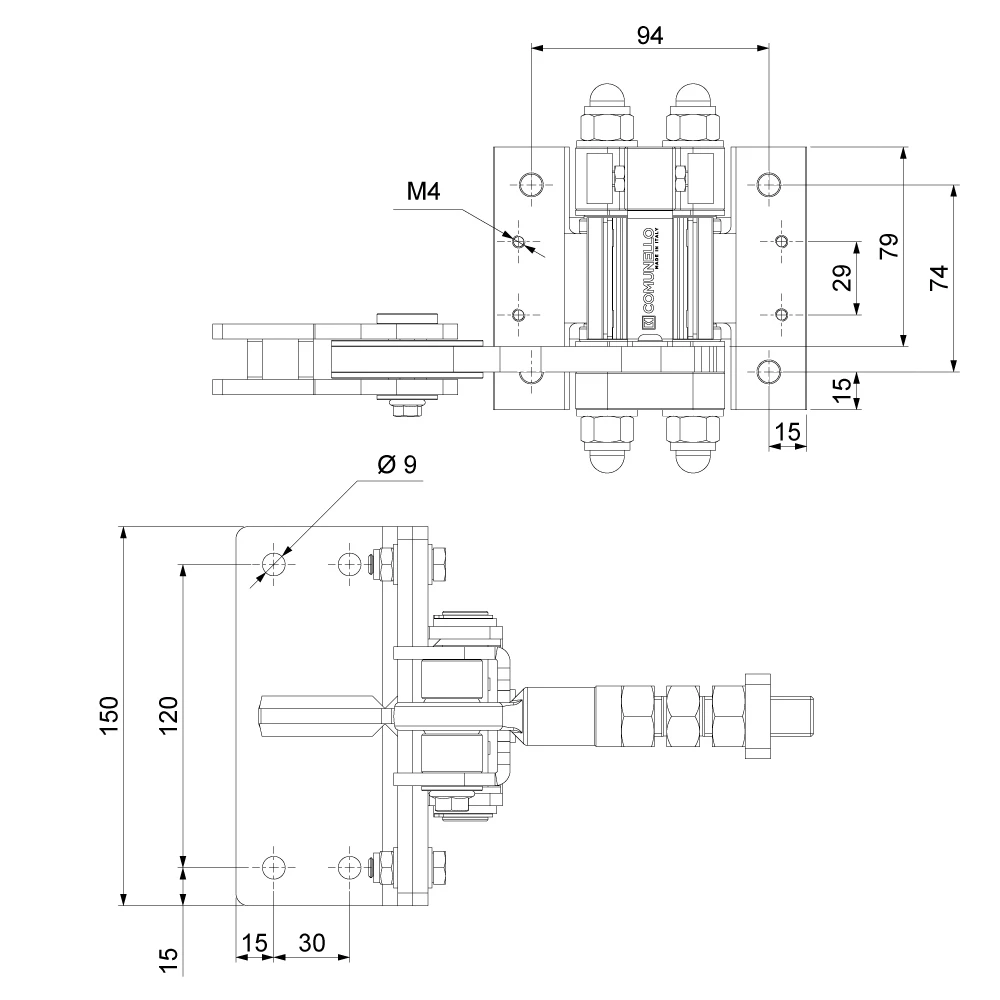

Abmessungen der verstellbaren Halterung
- Breite der Montageplatte (klein): 94 mm
- Höhe der Montageplatte (klein): 79 mm
- Lochabstand vertikal: 74 mm
- Lochdurchmesser: Ø 9 mm
- Gewinde: M4
- Breite der Montageplatte (groß): 150 mm
- Lochabstand auf großer Platte: 120 mm

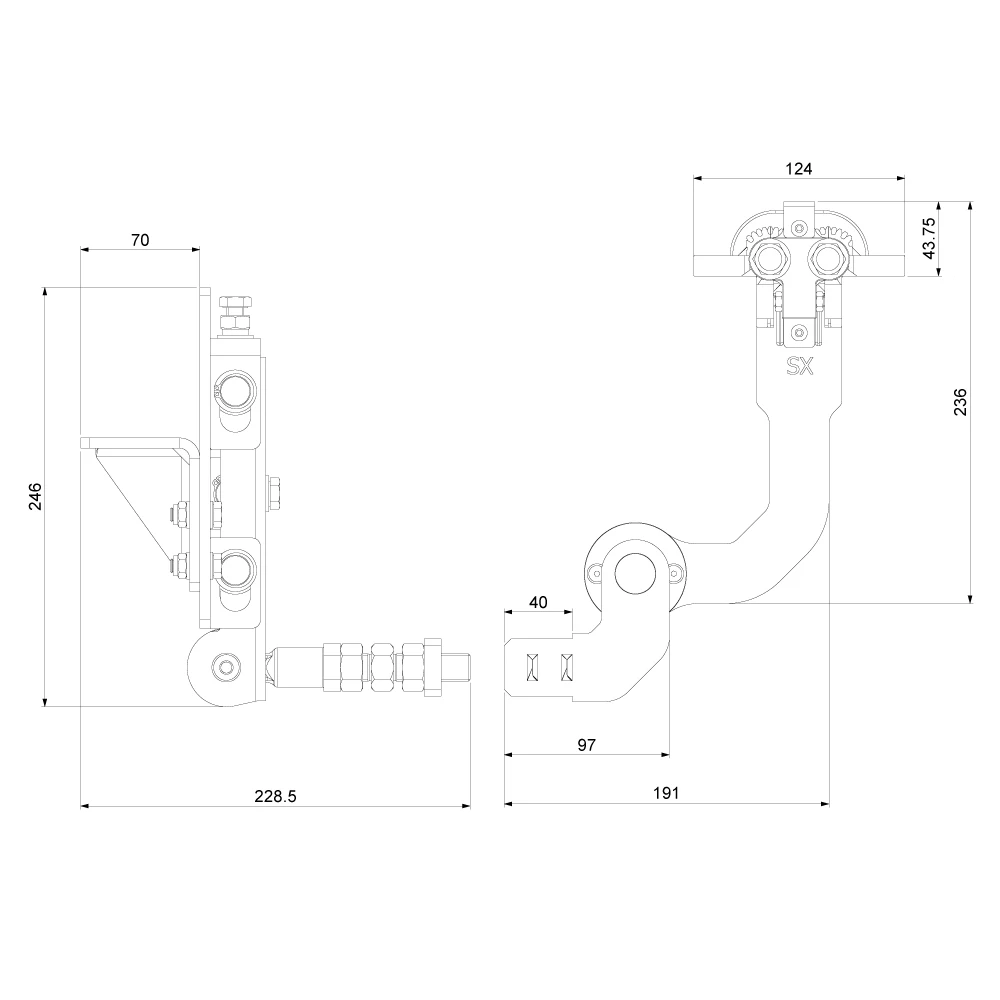

Abmessungen des unteren Scharniers mit Arm
- Gesamthöhe der Halterung: 246 mm
- Tiefe der Halterung: 70 mm
- Länge mit Zapfen: 228,5 mm
- Breite der Montageplatte: 124 mm
- Armreichweite zur Drehachse: 236 mm
- Gesamtbreite der Anordnung: 191 mm
- Armbreite: 97 mm
- Breite des Armendes: 40 mm
- Scharnierachsabstand von der Basis: 43,75 mm
- Version: SX (links)

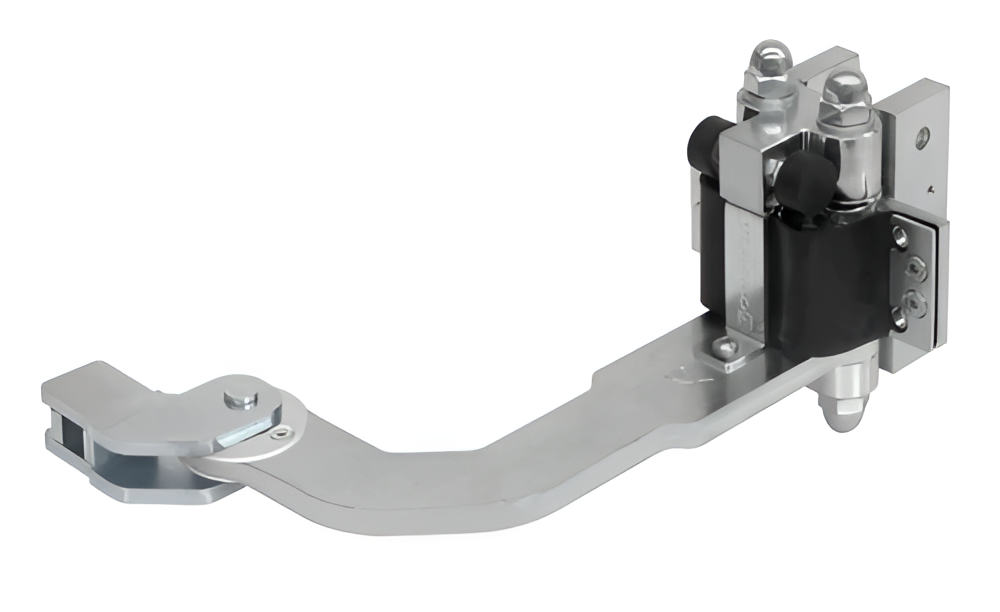

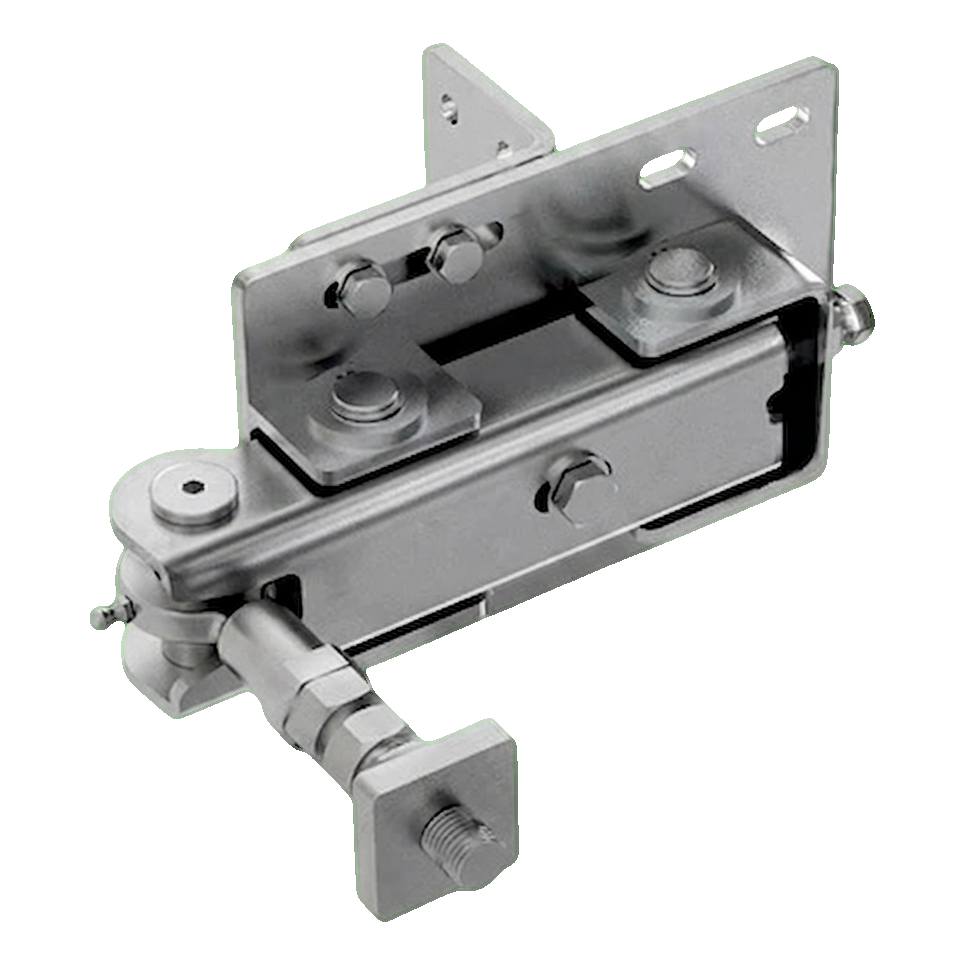

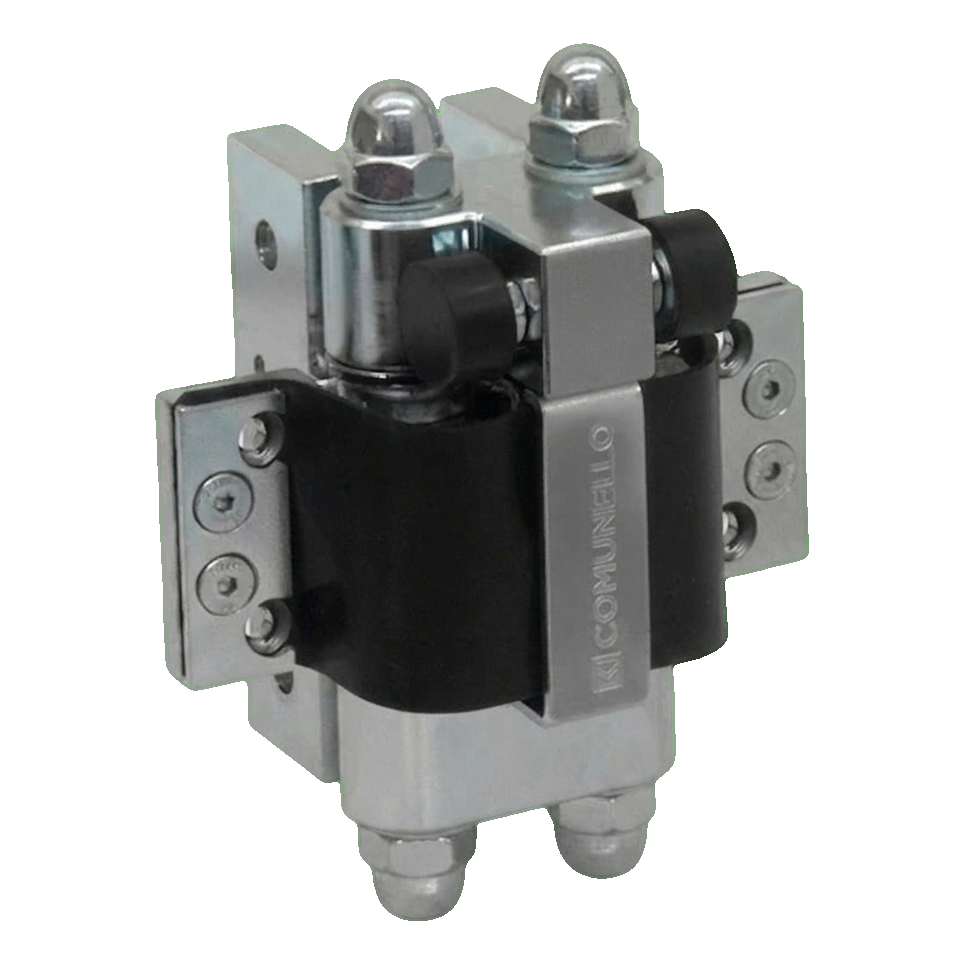

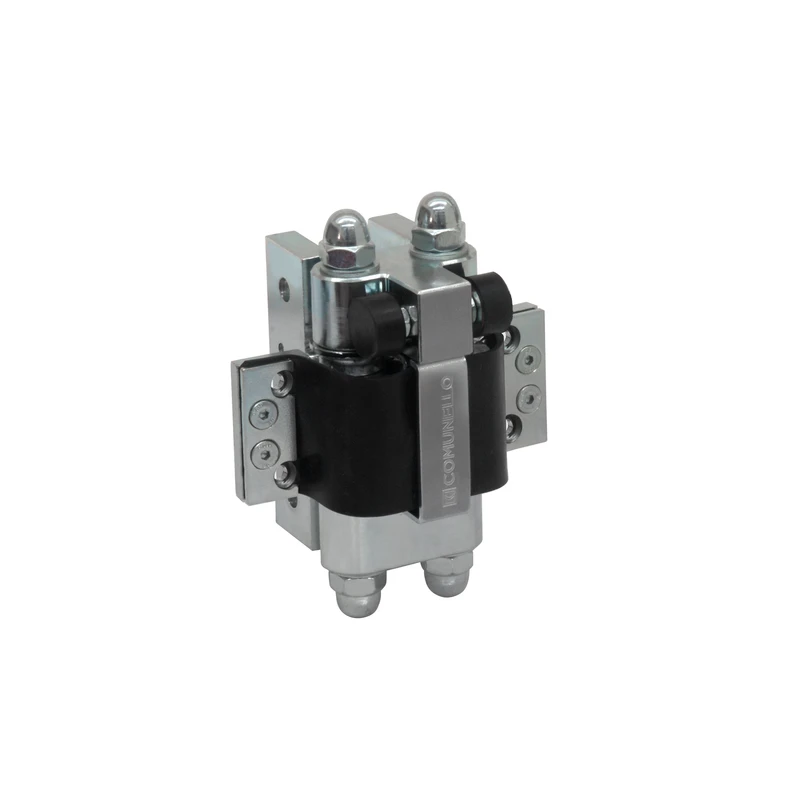

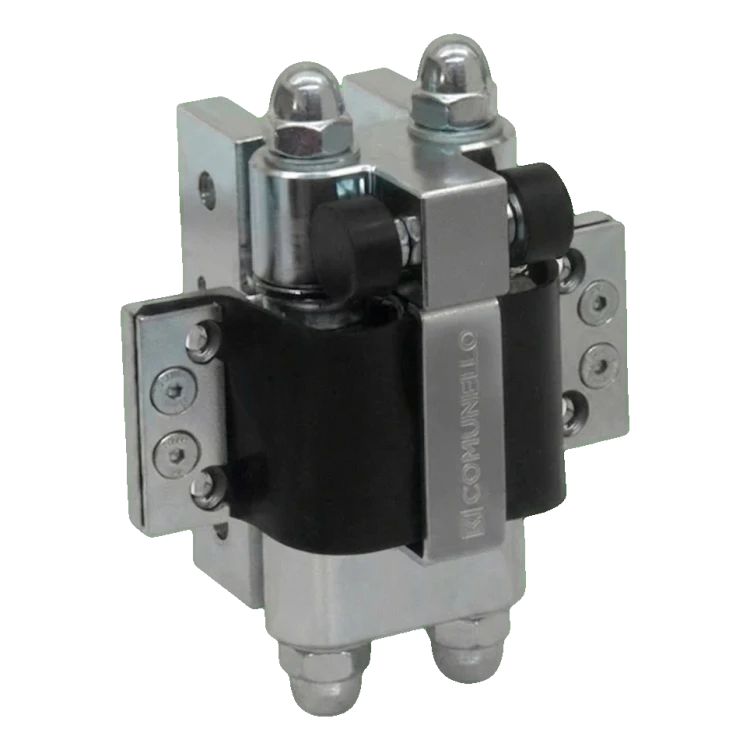

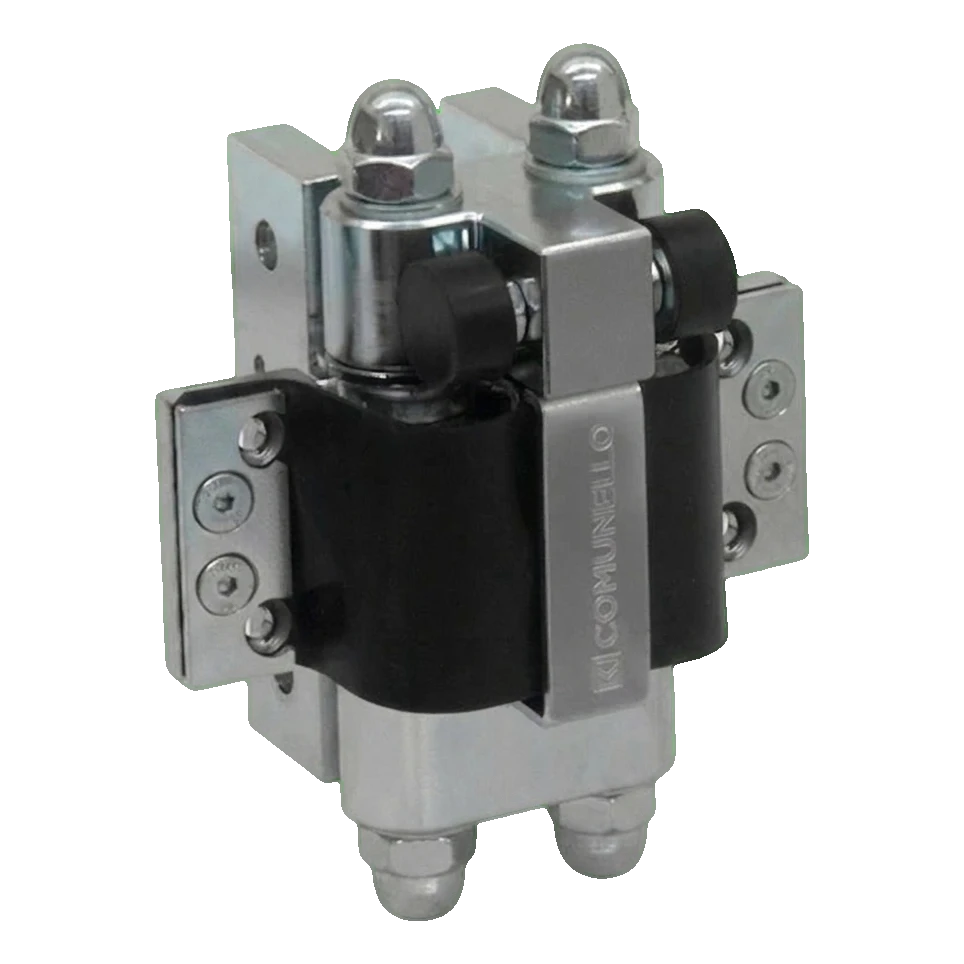

Galerie der Set-Komponenten
Technische Daten
| Montageart | Zum Einmauern |
| Material | Stahl |
