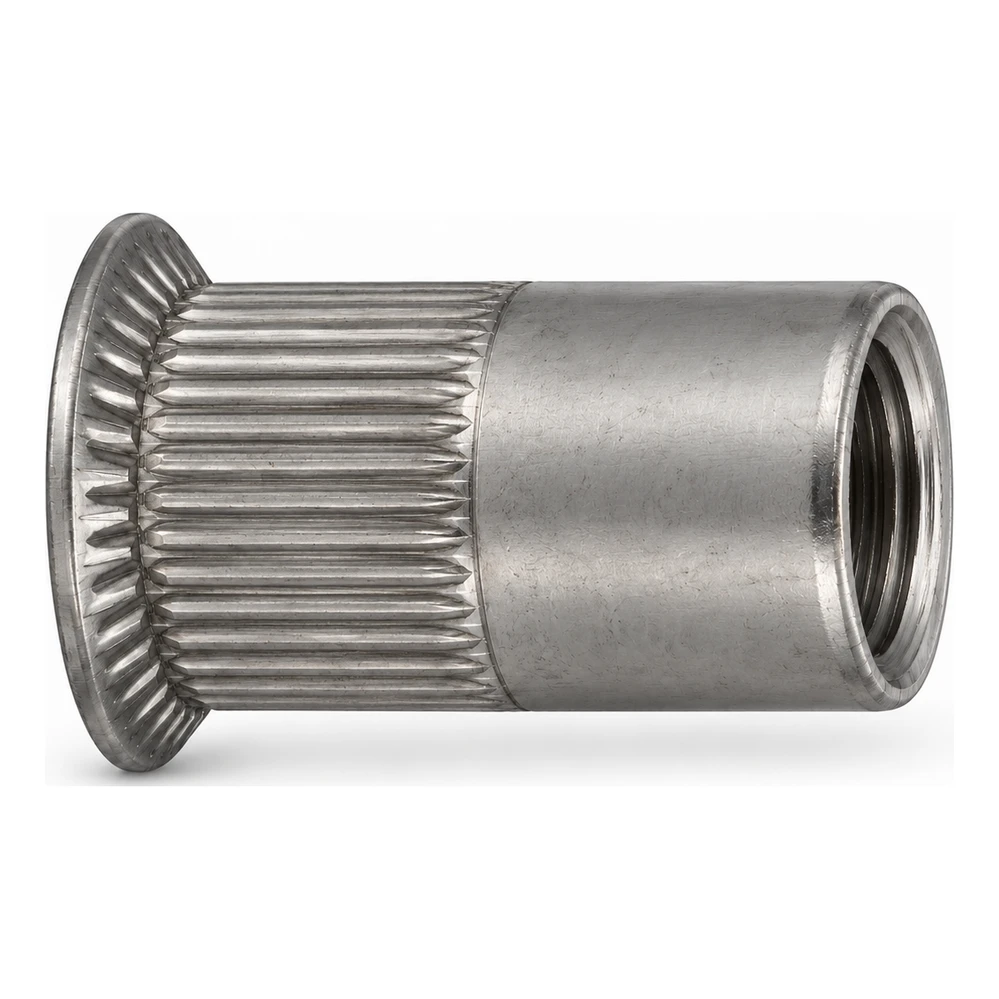

Blindnietmutter Edelstahl A4 M8×19 mm – Senkkopf, gerändelter Schaft – Karton 250 Stk.

Zum Produkt-Feedback

Blindnietmutter mit Senkkopf M8x19 mm aus Edelstahl A4 (AISI 316). Senkkopf Ø14 mm, runder gerändelter Schaft Ø8 mm, offene Ausführung. Klemmbereich 1,5–4,5 mm. Zugkraft 27.450 N. Karton à 250 Stück.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 73,56 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] nitonakretki #1015

  • Material A4 - Edelstahl
  • Gewindeart M8
  • Klemmbereich [mm] 1,5–4,5
  • Kopfform Senkkopf
  • Menge pro Packung [Stk] 250
  • Schaft rund gerändelt

Beschreibung

Blindnietmutter · M8 × 19 mm

Senkkopf, Schaft rund gerändelt, offene Ausführung, Edelstahl A4

M8Gewinde
1,5–4,5 mmKlemmbereich
A4Edelstahl
250 Stk.im Karton
Maßzeichnung der Blindnietmutter M8 × 19 mm mit Senkkopf, Halbschnitt und Ansicht vom Kopf, Werte: l1 = 19 mm, l2 = 8,5 mm, d2 = 10,9 mm, d3 = 14 mm, k = 1,7 mm, Gewinde M8
Maßzeichnung in voller Größe öffnen
Schematische Zeichnung für die Größe M8 × 19 mm. Nennwerte laut Datenblatt des Herstellers.

Auf einen Blick

AnwendungGewinde M8 in dünnen Blechen und Profilen – Montage von einer Seite
Materialstärke1,5–4,5 mm (Klemmbereich)
BedingungenA4: bei Chloriden (Meer, Schwimmbad) den Werkstoff passend zu den Umgebungsbedingungen wählen
MontageNietmuttern-Setzgerät, Aufsatz M8

Abmessungen

Gewinde d1M8
Gesamtlänge l119 mm
Länge des gerändelten Teils l2 (ab Kopf)8,5 mm
Schaftdurchmesser d210,9 mm
Kopfdurchmesser d314 mm
Kopfhöhe k1,7 mm
Klemmbereich1,5–4,5 mm
KopfSenkkopf
Schaftrund gerändelt, offen
Montagebohrungrund Ø 11,0 mm
Nennwerte laut Datenblatt des Herstellers.
Montagebohrung nach der allgemeinen Regel der Blindnietmutter-Hersteller: 0,1 mm größer als der Schaft. Bei dünnem, hartem oder beschichtetem Blech zuerst eine Probe setzen.

Werkstoff und Festigkeit

WerkstoffEdelstahl A4
Scherkraft7 640 N [1]
Zugkraft27 450 N [1]
[1] Werte laut Datenblatt des Herstellers (Prüfung der Blindnietmutter); sie sind nicht die Tragfähigkeit einer bestimmten Verbindung.

Chloridhaltige Umgebung

Z. B. am Meer oder am Schwimmbad: Werkstoff entsprechend den Umgebungsbedingungen und den Vorgaben der Planung wählen.

Verpackung

VerkaufseinheitKarton 250 Stk.
Kartongewicht1,6 kg [2]
[2] Gewicht und Verkaufseinheit laut Lieferantenangaben.

Montage vorbereiten

  • ✓Materialstärke prüfen: Sie muss im Bereich 1,5–4,5 mm liegen.
  • ✓Rundes Loch Ø 11,0 mm bohren (0,1 mm größer als der Schaft d2 = 10,9 mm); entgraten.
  • ✓Mit einem Nietmuttern-Setzgerät mit Aufsatz M8 setzen; der Kopf soll an der Oberfläche anliegen.

Wichtig

Der Klemmbereich bezieht sich auf die gesamte Materialstärke unter dem Kopf. Der Senkkopf liegt in einer Bohrung mit Senkung bündig mit der Materialoberfläche. Die Rändelung des Schafts verhindert das Mitdrehen der Blindnietmutter im Bohrloch. Die Tragfähigkeit der Verbindung hängt von Werkstoff und Stärke des Bauteils ab – sie wird in der Planung festgelegt.
