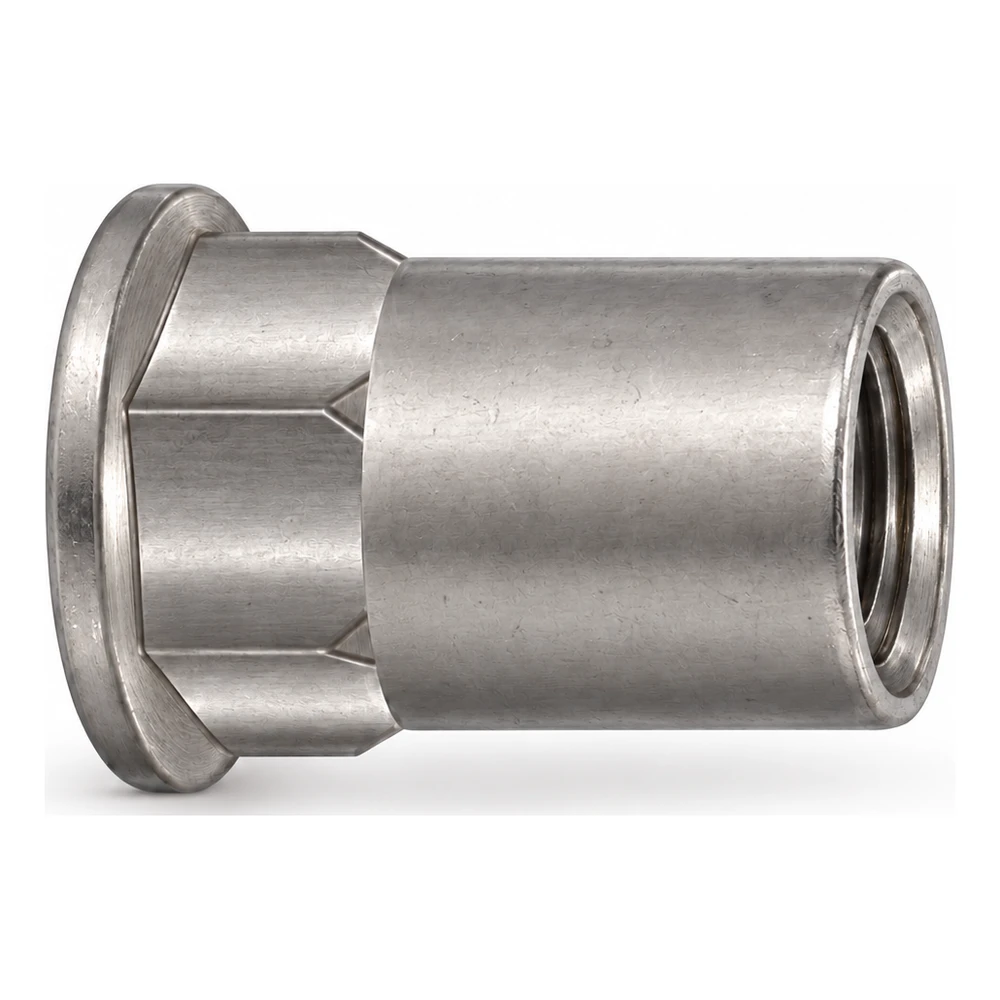

Blindnietmutter Edelstahl A4 M6×15,5 mm – Flachkopf, Teilsechskant-Schaft – Karton 250 Stk.

Zum Produkt-Feedback

Blindnietmutter aus Edelstahl A4, Flachkopf, teilweise sechskantiger Schaft, offen. Gewinde M6, Länge 15,5 mm, Kopfdurchmesser 9 mm, Flansch 12,3 mm. Klemmbereich 0,5–3,0 mm. Karton mit 250 Stück.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 67,43 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] nitonakretki #1015

  • Material A4 - Edelstahl
  • Gewindeart M6
  • Klemmbereich [mm] 0,5–3,0
  • Kopfform Flachkopf
  • Menge pro Packung [Stk] 250
  • Schaft Teilsechskant

Beschreibung

Blindnietmutter · M6 × 15,5 mm

Flachkopf, Schaft teilweise sechskantig, offene Ausführung, Edelstahl A4

M6Gewinde
0,5–3,0 mmKlemmbereich
A4Edelstahl
250 Stk.im Karton
Maßzeichnung der Blindnietmutter M6 × 15,5 mm mit Flachkopf, Halbschnitt und Ansicht vom Kopf, Werte: l1 = 15,5 mm, l2 = 8 mm, d2 = 9 mm, d3 = 12,3 mm, k = 1,5 mm, Gewinde M6
Maßzeichnung in voller Größe öffnen
Schematische Zeichnung für die Größe M6 × 15,5 mm. Nennwerte laut Datenblatt des Herstellers.

Auf einen Blick

AnwendungGewinde M6 in dünnen Blechen und Profilen – Montage von einer Seite
Materialstärke0,5–3,0 mm (Klemmbereich)
BedingungenA4: bei Chloriden (Meer, Schwimmbad) den Werkstoff passend zu den Umgebungsbedingungen wählen
MontageNietmuttern-Setzgerät, Aufsatz M6

Abmessungen

Gewinde d1M6
Länge unter Kopf l115,5 mm
Länge des Sechskantteils l2 (ab Kopf)8 mm
Schaftdurchmesser d29 mm
Kopfdurchmesser d312,3 mm
Kopfhöhe k1,5 mm
Schlüsselweite SWSW9
Eckmaß des Sechskants e10,2 mm
Klemmbereich0,5–3,0 mm
KopfFlachkopf
Schaftteilweise sechskantig, offen
Montagebohrungsechseckig, Schlüsselweite 9,1 mm
Nennwerte laut Datenblatt des Herstellers.
Montagebohrung nach der allgemeinen Regel der Blindnietmutter-Hersteller: 0,1 mm größer als der Schaft. Bei dünnem, hartem oder beschichtetem Blech zuerst eine Probe setzen.

Werkstoff und Festigkeit

WerkstoffEdelstahl A4
Scherkraft4 700 N [1]
Zugkraft21 570 N [1]
[1] Werte laut Datenblatt des Herstellers (Prüfung der Blindnietmutter); sie sind nicht die Tragfähigkeit einer bestimmten Verbindung.

Chloridhaltige Umgebung

Z. B. am Meer oder am Schwimmbad: Werkstoff entsprechend den Umgebungsbedingungen und den Vorgaben der Planung wählen.

Verpackung

VerkaufseinheitKarton 250 Stk.
Kartongewicht1,08 kg [2]
[2] Gewicht und Verkaufseinheit laut Lieferantenangaben.

Montage vorbereiten

  • ✓Materialstärke prüfen: Sie muss im Bereich 0,5–3,0 mm liegen.
  • ✓Sechskantloch mit Schlüsselweite 9,1 mm herstellen (SW9 des Schafts + 0,1 mm), am besten stanzen – in einem runden Loch ist die Blindnietmutter nicht gegen Verdrehen gesichert; entgraten.
  • ✓Mit einem Nietmuttern-Setzgerät mit Aufsatz M6 setzen; der Kopf soll an der Oberfläche anliegen.

Wichtig

Der Klemmbereich bezieht sich auf die gesamte Materialstärke unter dem Kopf. Der Flachkopf steht um die Kopfhöhe k über die Materialoberfläche hinaus. Der Sechskantteil des Schafts verhindert das Mitdrehen der Blindnietmutter im Bohrloch. Die Tragfähigkeit der Verbindung hängt von Werkstoff und Stärke des Bauteils ab – sie wird in der Planung festgelegt.
