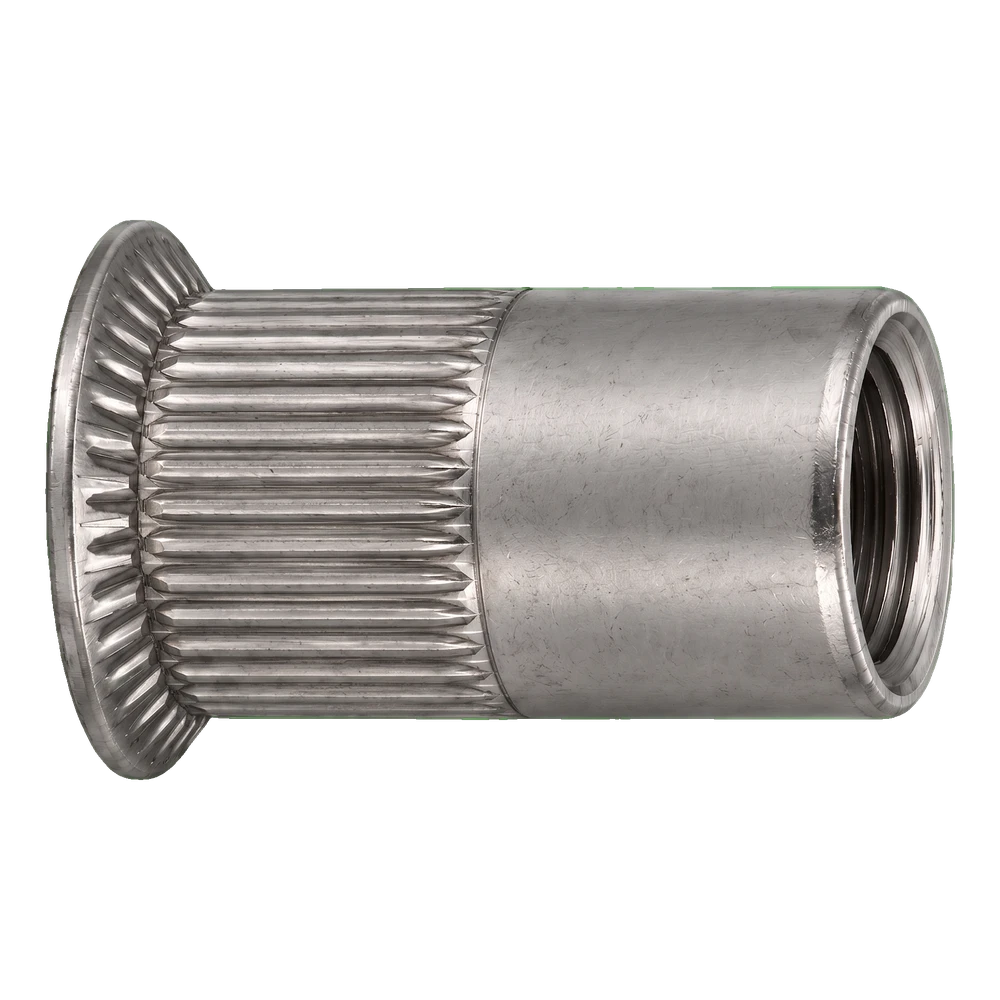

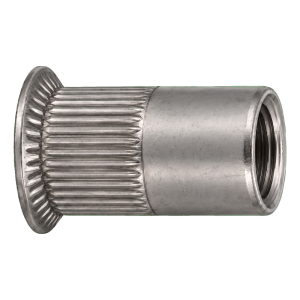

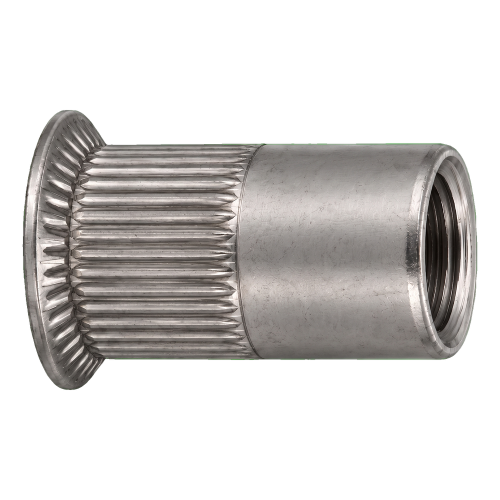

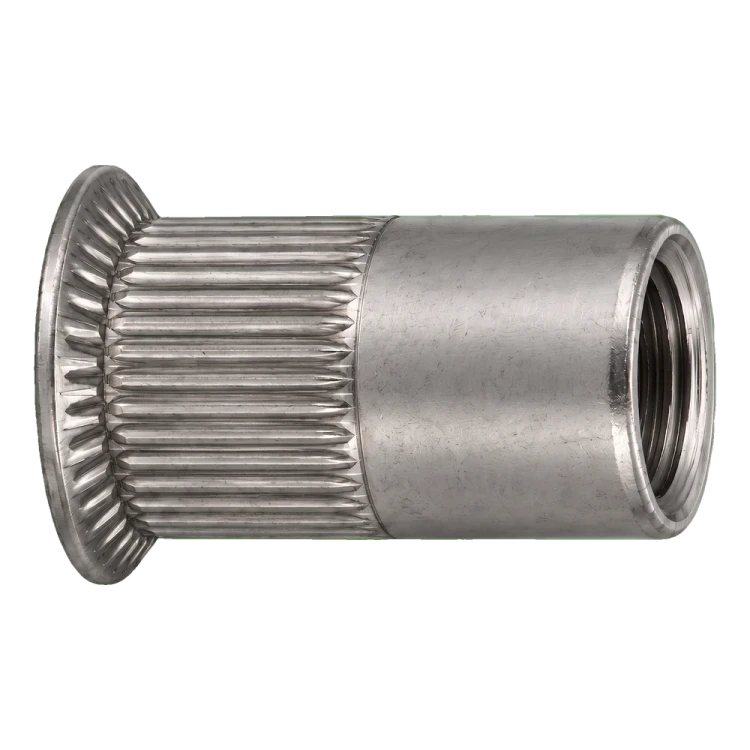

Blindnietmutter Edelstahl A4 M5×13,5 mm – Senkkopf, gerändelter Schaft – Karton 250 Stk.

Zum Produkt-Feedback

Blindnietmutter mit Senkkopf aus Edelstahl A4, M5x13,5 mm. Gerändelter Rundschaft, offene Bauform, Kopf Ø10 mm. Klemmbereich 1,5–4,0 mm. Verpackung: 250 Stück.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 39,85 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] nitonakretki #1015

  • Material A4 - Edelstahl
  • Gewindeart M5
  • Klemmbereich [mm] 1,5–4,0
  • Kopfform Senkkopf
  • Menge pro Packung [Stk] 250
  • Schaft rund gerändelt

Beschreibung

Blindnietmutter · M5 × 13,5 mm

Senkkopf, Schaft rund gerändelt, offene Ausführung, Edelstahl A4

M5Gewinde
1,5–4,0 mmKlemmbereich
A4Edelstahl
250 Stk.im Karton
Maßzeichnung der Blindnietmutter M5 × 13,5 mm mit Senkkopf, Halbschnitt und Ansicht vom Kopf, Werte: l1 = 13,5 mm, l2 = 5,8 mm, d2 = 6,9 mm, d3 = 10 mm, k = 1,7 mm, Gewinde M5
Maßzeichnung in voller Größe öffnen
Schematische Zeichnung für die Größe M5 × 13,5 mm. Nennwerte laut Datenblatt des Herstellers.

Auf einen Blick

AnwendungGewinde M5 in dünnen Blechen und Profilen – Montage von einer Seite
Materialstärke1,5–4,0 mm (Klemmbereich)
BedingungenA4: bei Chloriden (Meer, Schwimmbad) den Werkstoff passend zu den Umgebungsbedingungen wählen
MontageNietmuttern-Setzgerät, Aufsatz M5

Abmessungen

Gewinde d1M5
Gesamtlänge l113,5 mm
Länge des gerändelten Teils l2 (ab Kopf)5,8 mm
Schaftdurchmesser d26,9 mm
Kopfdurchmesser d310 mm
Kopfhöhe k1,7 mm
Klemmbereich1,5–4,0 mm
KopfSenkkopf
Schaftrund gerändelt, offen
Montagebohrungrund Ø 7,0 mm
Nennwerte laut Datenblatt des Herstellers.
Montagebohrung nach der allgemeinen Regel der Blindnietmutter-Hersteller: 0,1 mm größer als der Schaft. Bei dünnem, hartem oder beschichtetem Blech zuerst eine Probe setzen.

Werkstoff und Festigkeit

WerkstoffEdelstahl A4
Scherkraft4 020 N [1]
Zugkraft11 760 N [1]
[1] Werte laut Datenblatt des Herstellers (Prüfung der Blindnietmutter); sie sind nicht die Tragfähigkeit einer bestimmten Verbindung.

Chloridhaltige Umgebung

Z. B. am Meer oder am Schwimmbad: Werkstoff entsprechend den Umgebungsbedingungen und den Vorgaben der Planung wählen.

Verpackung

VerkaufseinheitKarton 250 Stk.
Kartongewicht0,53 kg [2]
[2] Gewicht und Verkaufseinheit laut Lieferantenangaben.

Montage vorbereiten

  • ✓Materialstärke prüfen: Sie muss im Bereich 1,5–4,0 mm liegen.
  • ✓Rundes Loch Ø 7,0 mm bohren (0,1 mm größer als der Schaft d2 = 6,9 mm); entgraten.
  • ✓Mit einem Nietmuttern-Setzgerät mit Aufsatz M5 setzen; der Kopf soll an der Oberfläche anliegen.

Wichtig

Der Klemmbereich bezieht sich auf die gesamte Materialstärke unter dem Kopf. Der Senkkopf liegt in einer Bohrung mit Senkung bündig mit der Materialoberfläche. Die Rändelung des Schafts verhindert das Mitdrehen der Blindnietmutter im Bohrloch. Die Tragfähigkeit der Verbindung hängt von Werkstoff und Stärke des Bauteils ab – sie wird in der Planung festgelegt.
