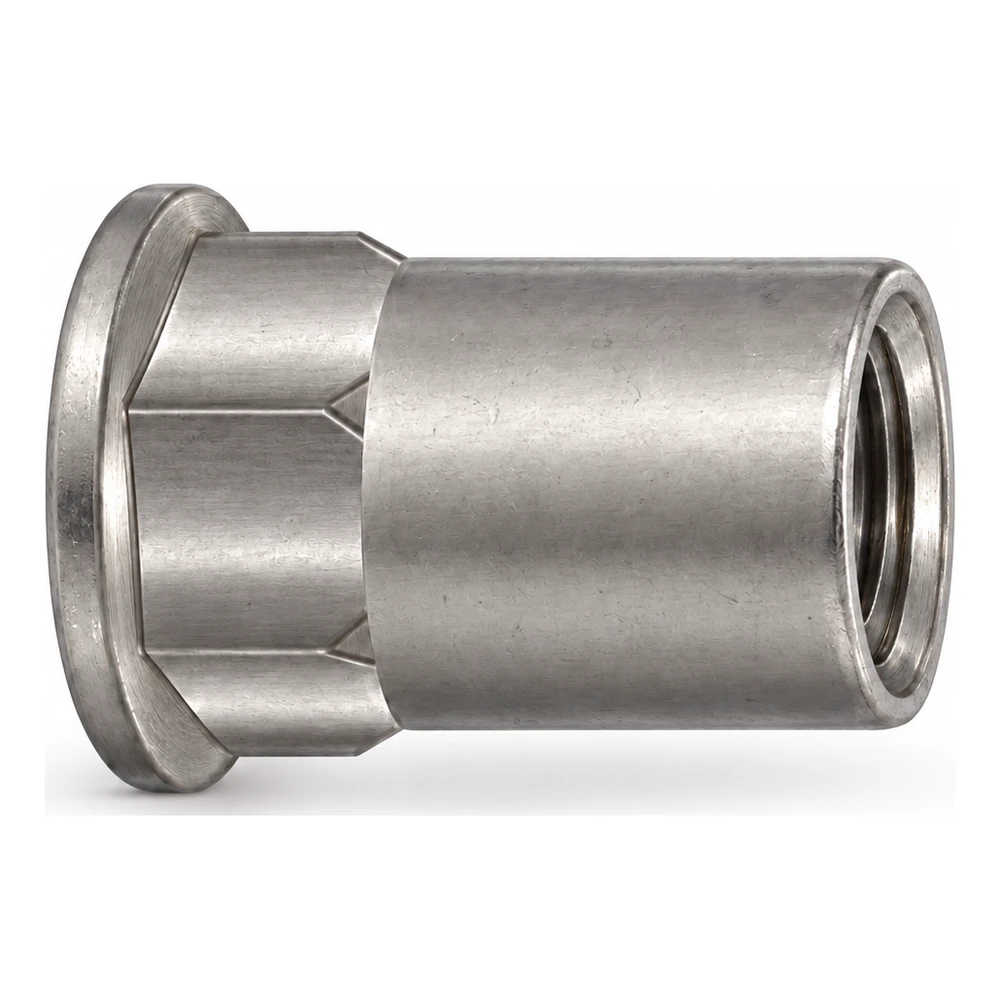

Blindnietmutter Edelstahl A4 M5×13,5 mm – Flachkopf, Teilsechskant-Schaft – Karton 250 Stk.

Zum Produkt-Feedback

Blindnietmutter aus Edelstahl A4, Flachkopf, offene Ausführung. Gewinde M5, Länge 13,5 mm, Kopfdurchmesser 10,3 mm, SW7. Teilsechskantschaft. Für Materialien mit einer Wandstärke von 0,5–3,0 mm.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 61,30 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] nitonakretki #1015

  • Material A4 - Edelstahl
  • Gewindeart M5
  • Klemmbereich [mm] 0,5–3,0
  • Kopfform Flachkopf
  • Menge pro Packung [Stk] 250
  • Schaft Teilsechskant

Beschreibung

Blindnietmutter · M5 × 13,5 mm

Flachkopf, Schaft teilweise sechskantig, offene Ausführung, Edelstahl A4

M5Gewinde
0,5–3,0 mmKlemmbereich
A4Edelstahl
250 Stk.im Karton
Maßzeichnung der Blindnietmutter M5 × 13,5 mm mit Flachkopf, Halbschnitt und Ansicht vom Kopf, Werte: l1 = 13,5 mm, l2 = 7,5 mm, d2 = 7 mm, d3 = 10,3 mm, k = 1 mm, Gewinde M5
Maßzeichnung in voller Größe öffnen
Schematische Zeichnung für die Größe M5 × 13,5 mm. Nennwerte laut Datenblatt des Herstellers.

Auf einen Blick

AnwendungGewinde M5 in dünnen Blechen und Profilen – Montage von einer Seite
Materialstärke0,5–3,0 mm (Klemmbereich)
BedingungenA4: bei Chloriden (Meer, Schwimmbad) den Werkstoff passend zu den Umgebungsbedingungen wählen
MontageNietmuttern-Setzgerät, Aufsatz M5

Abmessungen

Gewinde d1M5
Länge unter Kopf l113,5 mm
Länge des Sechskantteils l2 (ab Kopf)7,5 mm
Schaftdurchmesser d27 mm
Kopfdurchmesser d310,3 mm
Kopfhöhe k1 mm
Schlüsselweite SWSW7
Eckmaß des Sechskants e7,9 mm
Klemmbereich0,5–3,0 mm
KopfFlachkopf
Schaftteilweise sechskantig, offen
Montagebohrungsechseckig, Schlüsselweite 7,1 mm
Nennwerte laut Datenblatt des Herstellers.
Montagebohrung nach der allgemeinen Regel der Blindnietmutter-Hersteller: 0,1 mm größer als der Schaft. Bei dünnem, hartem oder beschichtetem Blech zuerst eine Probe setzen.

Werkstoff und Festigkeit

WerkstoffEdelstahl A4
Scherkraft3 620 N [1]
Zugkraft12 740 N [1]
[1] Werte laut Datenblatt des Herstellers (Prüfung der Blindnietmutter); sie sind nicht die Tragfähigkeit einer bestimmten Verbindung.

Chloridhaltige Umgebung

Z. B. am Meer oder am Schwimmbad: Werkstoff entsprechend den Umgebungsbedingungen und den Vorgaben der Planung wählen.

Verpackung

VerkaufseinheitKarton 250 Stk.
Kartongewicht0,48 kg [2]
[2] Gewicht und Verkaufseinheit laut Lieferantenangaben.

Montage vorbereiten

  • ✓Materialstärke prüfen: Sie muss im Bereich 0,5–3,0 mm liegen.
  • ✓Sechskantloch mit Schlüsselweite 7,1 mm herstellen (SW7 des Schafts + 0,1 mm), am besten stanzen – in einem runden Loch ist die Blindnietmutter nicht gegen Verdrehen gesichert; entgraten.
  • ✓Mit einem Nietmuttern-Setzgerät mit Aufsatz M5 setzen; der Kopf soll an der Oberfläche anliegen.

Wichtig

Der Klemmbereich bezieht sich auf die gesamte Materialstärke unter dem Kopf. Der Flachkopf steht um die Kopfhöhe k über die Materialoberfläche hinaus. Der Sechskantteil des Schafts verhindert das Mitdrehen der Blindnietmutter im Bohrloch. Die Tragfähigkeit der Verbindung hängt von Werkstoff und Stärke des Bauteils ab – sie wird in der Planung festgelegt.
