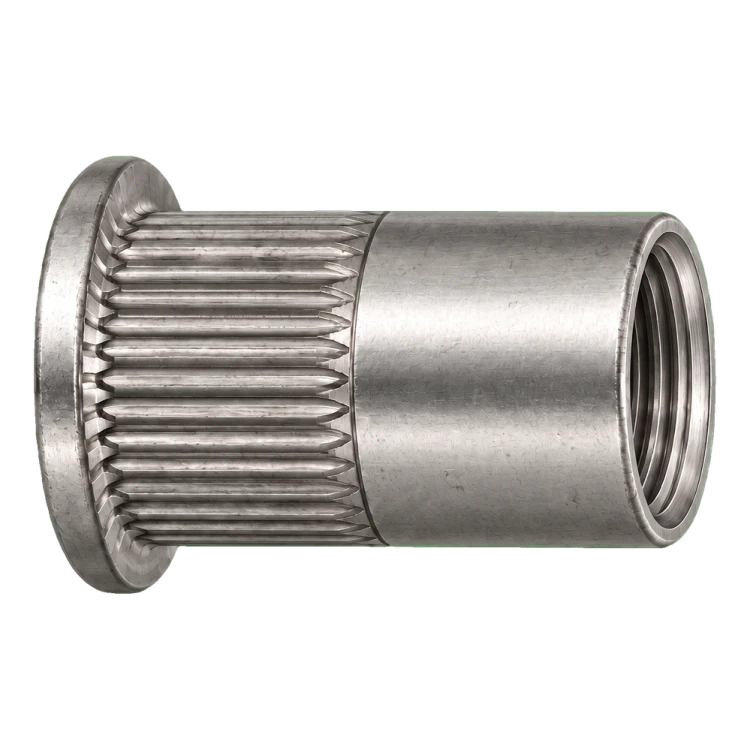

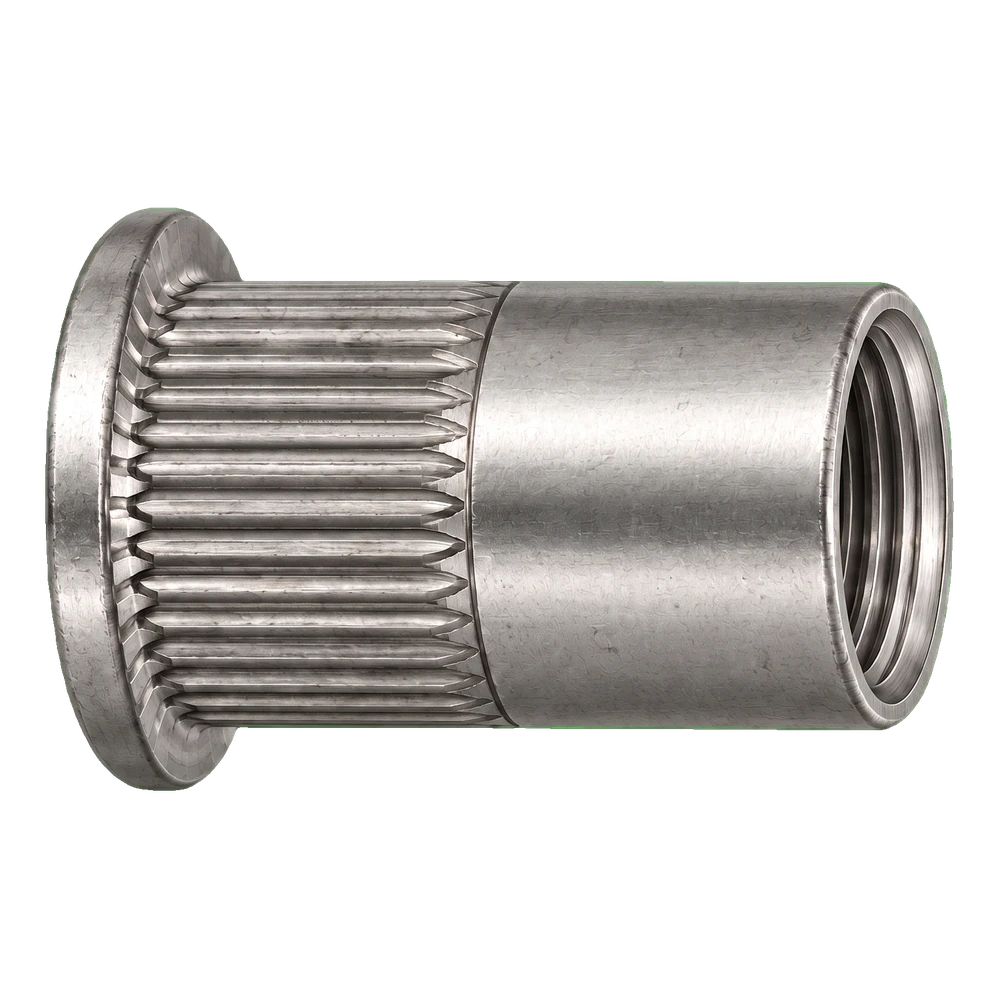

Blindnietmutter Edelstahl A4 M12×23 mm – Flachkopf, gerändelter Schaft – Karton 250 Stk.

Zum Produkt-Feedback

Offene Blindnietmutter aus Edelstahl A4 (AISI 316), Gewinde M12, Länge 23 mm. Flachkopf, runder gerändelter Schaft. Außendurchmesser 12 mm, Bund 15,9 mm, Klemmbereich 1,0–4,0 mm. Für Außenkonstruktionen.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 196,16 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] nitonakretki #1015

  • Material A4 - Edelstahl
  • Gewindeart M12
  • Klemmbereich [mm] 1,0–4,0
  • Kopfform Flachkopf
  • Menge pro Packung [Stk] 250
  • Schaft rund gerändelt

Beschreibung

Blindnietmutter · M12 × 23 mm

Flachkopf, Schaft rund gerändelt, offene Ausführung, Edelstahl A4

M12Gewinde
1,0–4,0 mmKlemmbereich
A4Edelstahl
250 Stk.im Karton
Maßzeichnung der Blindnietmutter M12 × 23 mm mit Flachkopf, Halbschnitt und Ansicht vom Kopf, Werte: l1 = 23 mm, l2 = 12 mm, d2 = 15,9 mm, d3 = 23 mm, k = 2 mm, Gewinde M12
Maßzeichnung in voller Größe öffnen
Schematische Zeichnung für die Größe M12 × 23 mm. Nennwerte laut Datenblatt des Herstellers.

Auf einen Blick

AnwendungGewinde M12 in dünnen Blechen und Profilen – Montage von einer Seite
Materialstärke1,0–4,0 mm (Klemmbereich)
BedingungenA4: bei Chloriden (Meer, Schwimmbad) den Werkstoff passend zu den Umgebungsbedingungen wählen
MontageNietmuttern-Setzgerät, Aufsatz M12

Abmessungen

Gewinde d1M12
Länge unter Kopf l123 mm
Länge des gerändelten Teils l2 (ab Kopf)12 mm
Schaftdurchmesser d215,9 mm
Kopfdurchmesser d323 mm
Kopfhöhe k2 mm
Klemmbereich1,0–4,0 mm
KopfFlachkopf
Schaftrund gerändelt, offen
Montagebohrungrund Ø 16,0 mm
Nennwerte laut Datenblatt des Herstellers.
Montagebohrung nach der allgemeinen Regel der Blindnietmutter-Hersteller: 0,1 mm größer als der Schaft. Bei dünnem, hartem oder beschichtetem Blech zuerst eine Probe setzen.

Werkstoff und Festigkeit

WerkstoffEdelstahl A4
Scherkraft9 800 N [1]
Zugkraft52 950 N [1]
[1] Werte laut Datenblatt des Herstellers (Prüfung der Blindnietmutter); sie sind nicht die Tragfähigkeit einer bestimmten Verbindung.

Chloridhaltige Umgebung

Z. B. am Meer oder am Schwimmbad: Werkstoff entsprechend den Umgebungsbedingungen und den Vorgaben der Planung wählen.

Verpackung

VerkaufseinheitKarton 250 Stk.
Kartongewicht4,08 kg [2]
[2] Gewicht und Verkaufseinheit laut Lieferantenangaben.

Montage vorbereiten

  • ✓Materialstärke prüfen: Sie muss im Bereich 1,0–4,0 mm liegen.
  • ✓Rundes Loch Ø 16,0 mm bohren (0,1 mm größer als der Schaft d2 = 15,9 mm); entgraten.
  • ✓Mit einem Nietmuttern-Setzgerät mit Aufsatz M12 setzen; der Kopf soll an der Oberfläche anliegen.

Wichtig

Der Klemmbereich bezieht sich auf die gesamte Materialstärke unter dem Kopf. Der Flachkopf steht um die Kopfhöhe k über die Materialoberfläche hinaus. Die Rändelung des Schafts verhindert das Mitdrehen der Blindnietmutter im Bohrloch. Die Tragfähigkeit der Verbindung hängt von Werkstoff und Stärke des Bauteils ab – sie wird in der Planung festgelegt.
