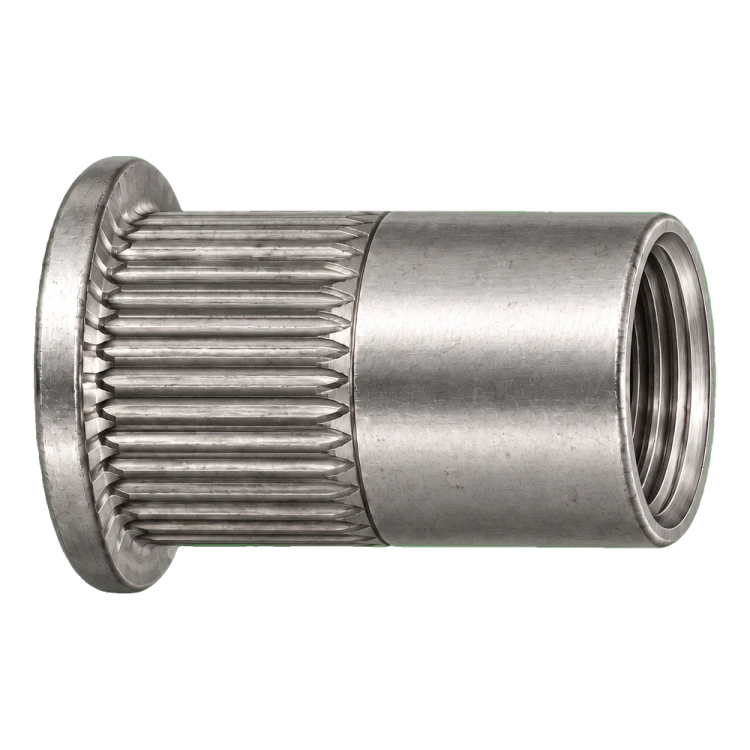

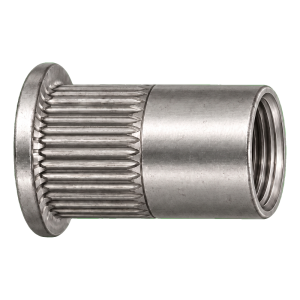

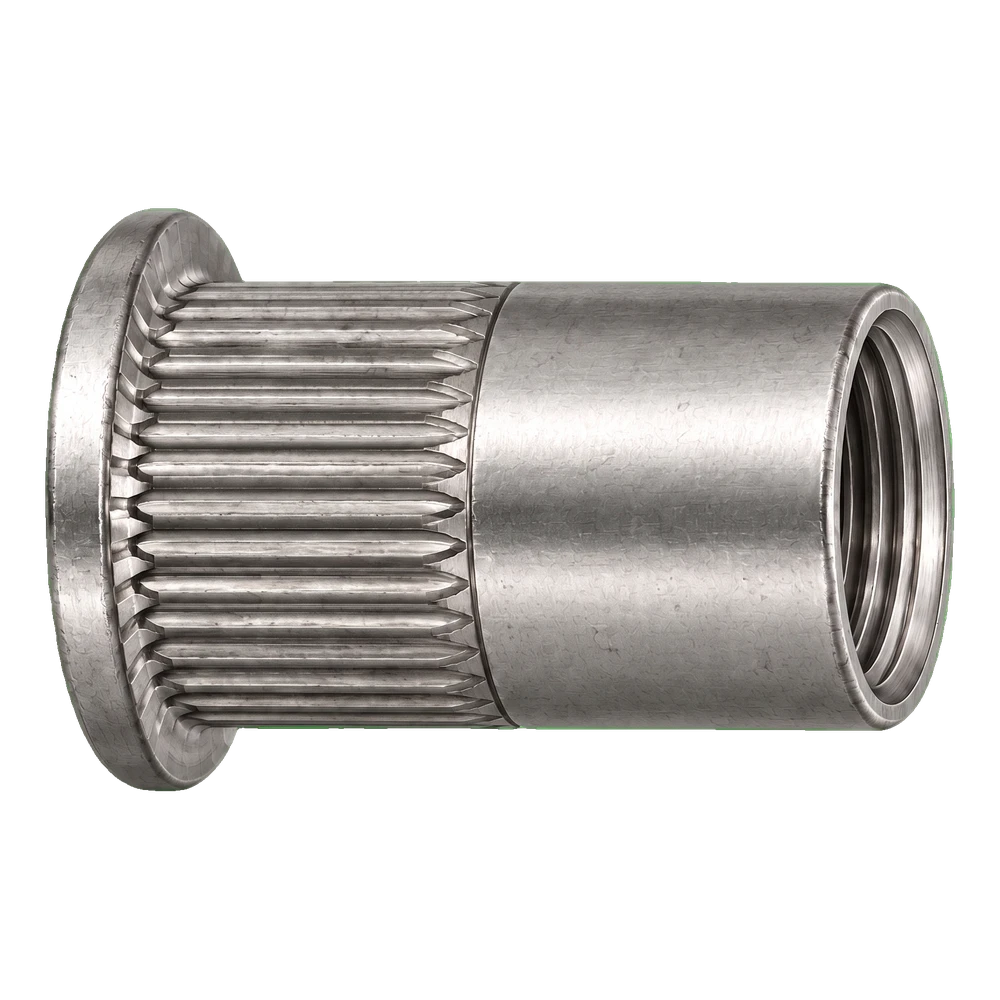

Blindnietmutter Edelstahl A4 M10×22 mm – Flachkopf, gerändelter Schaft – Karton 250 Stk.

Zum Produkt-Feedback

Blindnietmutter aus Edelstahl A4, offen, Flachkopf, gerändelter Schaft. Gewinde M10, Länge 22 mm, Bunddurchmesser 19 mm, Montagebohrung 12,9 mm. Klemmbereich 3,1–6,0 mm.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 134,86 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] nitonakretki #1015

  • Material A4 - Edelstahl
  • Gewindeart M10
  • Klemmbereich [mm] 3,1–6,0
  • Kopfform Flachkopf
  • Menge pro Packung [Stk] 250
  • Schaft rund gerändelt

Beschreibung

Blindnietmutter · M10 × 22 mm

Flachkopf, Schaft rund gerändelt, offene Ausführung, Edelstahl A4

M10Gewinde
3,1–6,0 mmKlemmbereich
A4Edelstahl
250 Stk.im Karton
Maßzeichnung der Blindnietmutter M10 × 22 mm mit Flachkopf, Halbschnitt und Ansicht vom Kopf, Werte: l1 = 22 mm, l2 = 13 mm, d2 = 12,9 mm, d3 = 19 mm, k = 2 mm, Gewinde M10
Maßzeichnung in voller Größe öffnen
Schematische Zeichnung für die Größe M10 × 22 mm. Nennwerte laut Datenblatt des Herstellers.

Auf einen Blick

AnwendungGewinde M10 in dünnen Blechen und Profilen – Montage von einer Seite
Materialstärke3,1–6,0 mm (Klemmbereich)
BedingungenA4: bei Chloriden (Meer, Schwimmbad) den Werkstoff passend zu den Umgebungsbedingungen wählen
MontageNietmuttern-Setzgerät, Aufsatz M10

Abmessungen

Gewinde d1M10
Länge unter Kopf l122 mm
Länge des gerändelten Teils l2 (ab Kopf)13 mm
Schaftdurchmesser d212,9 mm
Kopfdurchmesser d319 mm
Kopfhöhe k2 mm
Klemmbereich3,1–6,0 mm
KopfFlachkopf
Schaftrund gerändelt, offen
Montagebohrungrund Ø 13,0 mm
Nennwerte laut Datenblatt des Herstellers.
Montagebohrung nach der allgemeinen Regel der Blindnietmutter-Hersteller: 0,1 mm größer als der Schaft. Bei dünnem, hartem oder beschichtetem Blech zuerst eine Probe setzen.

Werkstoff und Festigkeit

WerkstoffEdelstahl A4
Scherkraft7 840 N [1]
Zugkraft29 410 N [1]
[1] Werte laut Datenblatt des Herstellers (Prüfung der Blindnietmutter); sie sind nicht die Tragfähigkeit einer bestimmten Verbindung.

Chloridhaltige Umgebung

Z. B. am Meer oder am Schwimmbad: Werkstoff entsprechend den Umgebungsbedingungen und den Vorgaben der Planung wählen.

Verpackung

VerkaufseinheitKarton 250 Stk.
Kartongewicht2,4 kg [2]
[2] Gewicht und Verkaufseinheit laut Lieferantenangaben.

Montage vorbereiten

  • ✓Materialstärke prüfen: Sie muss im Bereich 3,1–6,0 mm liegen.
  • ✓Rundes Loch Ø 13,0 mm bohren (0,1 mm größer als der Schaft d2 = 12,9 mm); entgraten.
  • ✓Mit einem Nietmuttern-Setzgerät mit Aufsatz M10 setzen; der Kopf soll an der Oberfläche anliegen.

Wichtig

Der Klemmbereich bezieht sich auf die gesamte Materialstärke unter dem Kopf. Der Flachkopf steht um die Kopfhöhe k über die Materialoberfläche hinaus. Die Rändelung des Schafts verhindert das Mitdrehen der Blindnietmutter im Bohrloch. Die Tragfähigkeit der Verbindung hängt von Werkstoff und Stärke des Bauteils ab – sie wird in der Planung festgelegt.
