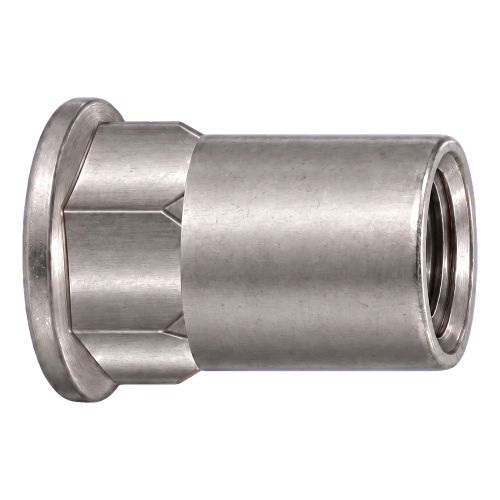

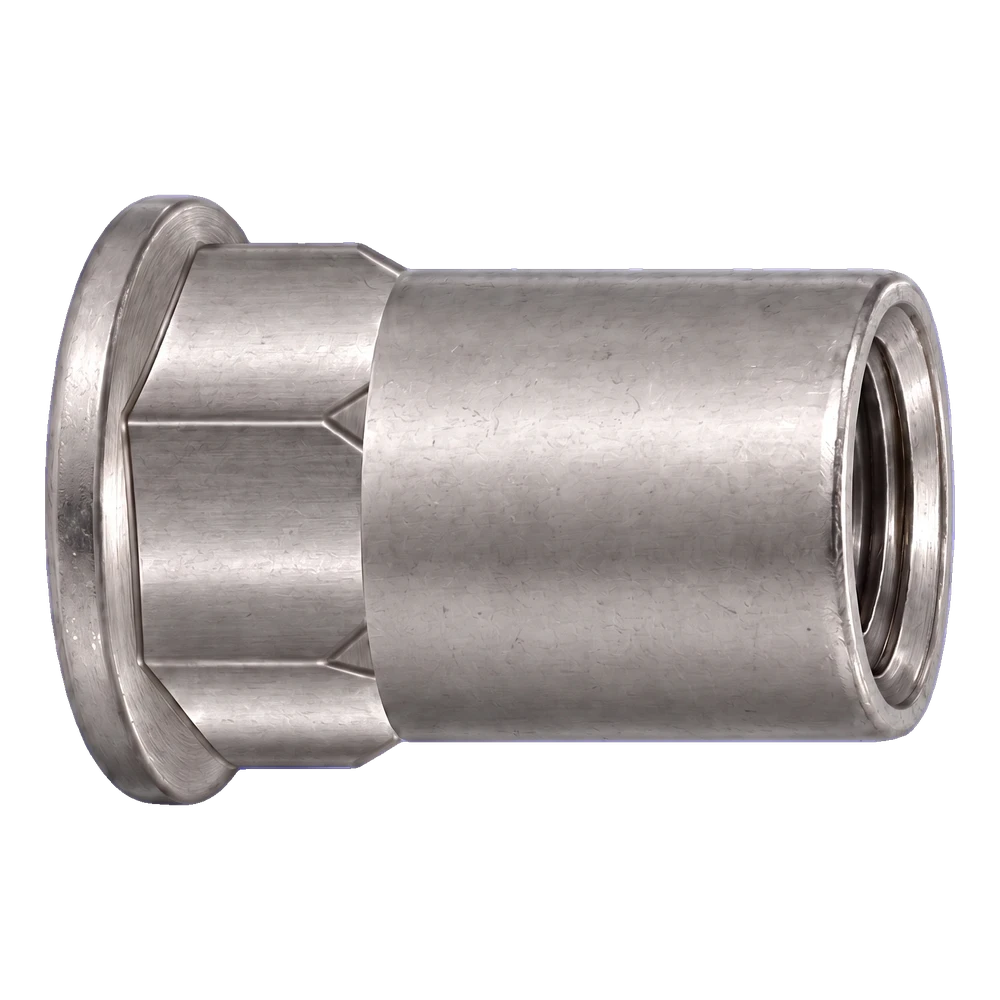

Blindnietmutter Edelstahl A2 M8×17,5 mm – Flachkopf, Teilsechskant-Schaft – Karton 250 Stk.

Zum Produkt-Feedback

Blindnietmutter aus Edelstahl A2, Flachkopf, offener Schaft mit teilweisem Sechskant. Gewinde M8, Länge 17,5 mm, Bunddurchmesser 11 mm, Schlüsselweite SW11. Klemmbereich 0,5–3,0 mm. Lieferung im Karton mit 250 Stück.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 55,17 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] nitonakretki #1015

  • Material A2 - Edelstahl
  • Gewindeart M8
  • Klemmbereich [mm] 0,5–3,0
  • Kopfform Flachkopf
  • Menge pro Packung [Stk] 250
  • Schaft Teilsechskant

Beschreibung

Blindnietmutter · M8 × 17,5 mm

Flachkopf, Schaft teilweise sechskantig, offene Ausführung, Edelstahl A2

M8Gewinde
0,5–3,0 mmKlemmbereich
A2Edelstahl
250 Stk.im Karton
Maßzeichnung der Blindnietmutter M8 × 17,5 mm mit Flachkopf, Halbschnitt und Ansicht vom Kopf, Werte: l1 = 17,5 mm, l2 = 8,5 mm, d2 = 11 mm, d3 = 14,3 mm, k = 1,5 mm, Gewinde M8
Maßzeichnung in voller Größe öffnen
Schematische Zeichnung für die Größe M8 × 17,5 mm. Nennwerte laut Datenblatt des Herstellers.

Auf einen Blick

AnwendungGewinde M8 in dünnen Blechen und Profilen – Montage von einer Seite
Materialstärke0,5–3,0 mm (Klemmbereich)
BedingungenA2: bei Chloriden (Meer, Schwimmbad) den Werkstoff passend zu den Umgebungsbedingungen wählen
MontageNietmuttern-Setzgerät, Aufsatz M8

Abmessungen

Gewinde d1M8
Länge unter Kopf l117,5 mm
Länge des Sechskantteils l2 (ab Kopf)8,5 mm
Schaftdurchmesser d211 mm
Kopfdurchmesser d314,3 mm
Kopfhöhe k1,5 mm
Schlüsselweite SWSW11
Eckmaß des Sechskants e12,4 mm
Klemmbereich0,5–3,0 mm
KopfFlachkopf
Schaftteilweise sechskantig, offen
Montagebohrungsechseckig, Schlüsselweite 11,1 mm
Nennwerte laut Datenblatt des Herstellers.
Montagebohrung nach der allgemeinen Regel der Blindnietmutter-Hersteller: 0,1 mm größer als der Schaft. Bei dünnem, hartem oder beschichtetem Blech zuerst eine Probe setzen.

Werkstoff und Festigkeit

WerkstoffEdelstahl A2
Scherkraft6 860 N [1]
Zugkraft37 260 N [1]
[1] Werte laut Datenblatt des Herstellers (Prüfung der Blindnietmutter); sie sind nicht die Tragfähigkeit einer bestimmten Verbindung.

Chloridhaltige Umgebung

Z. B. am Meer oder am Schwimmbad: Werkstoff entsprechend den Umgebungsbedingungen und den Vorgaben der Planung wählen.

Verpackung

VerkaufseinheitKarton 250 Stk.
Kartongewicht1,45 kg [2]
[2] Gewicht und Verkaufseinheit laut Lieferantenangaben.

Montage vorbereiten

  • ✓Materialstärke prüfen: Sie muss im Bereich 0,5–3,0 mm liegen.
  • ✓Sechskantloch mit Schlüsselweite 11,1 mm herstellen (SW11 des Schafts + 0,1 mm), am besten stanzen – in einem runden Loch ist die Blindnietmutter nicht gegen Verdrehen gesichert; entgraten.
  • ✓Mit einem Nietmuttern-Setzgerät mit Aufsatz M8 setzen; der Kopf soll an der Oberfläche anliegen.

Wichtig

Der Klemmbereich bezieht sich auf die gesamte Materialstärke unter dem Kopf. Der Flachkopf steht um die Kopfhöhe k über die Materialoberfläche hinaus. Der Sechskantteil des Schafts verhindert das Mitdrehen der Blindnietmutter im Bohrloch. Die Tragfähigkeit der Verbindung hängt von Werkstoff und Stärke des Bauteils ab – sie wird in der Planung festgelegt.
