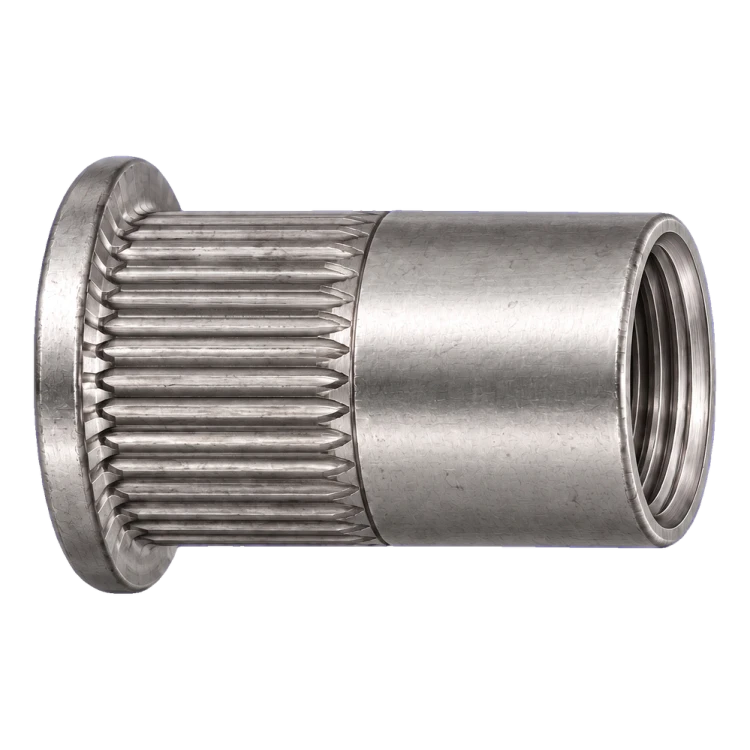

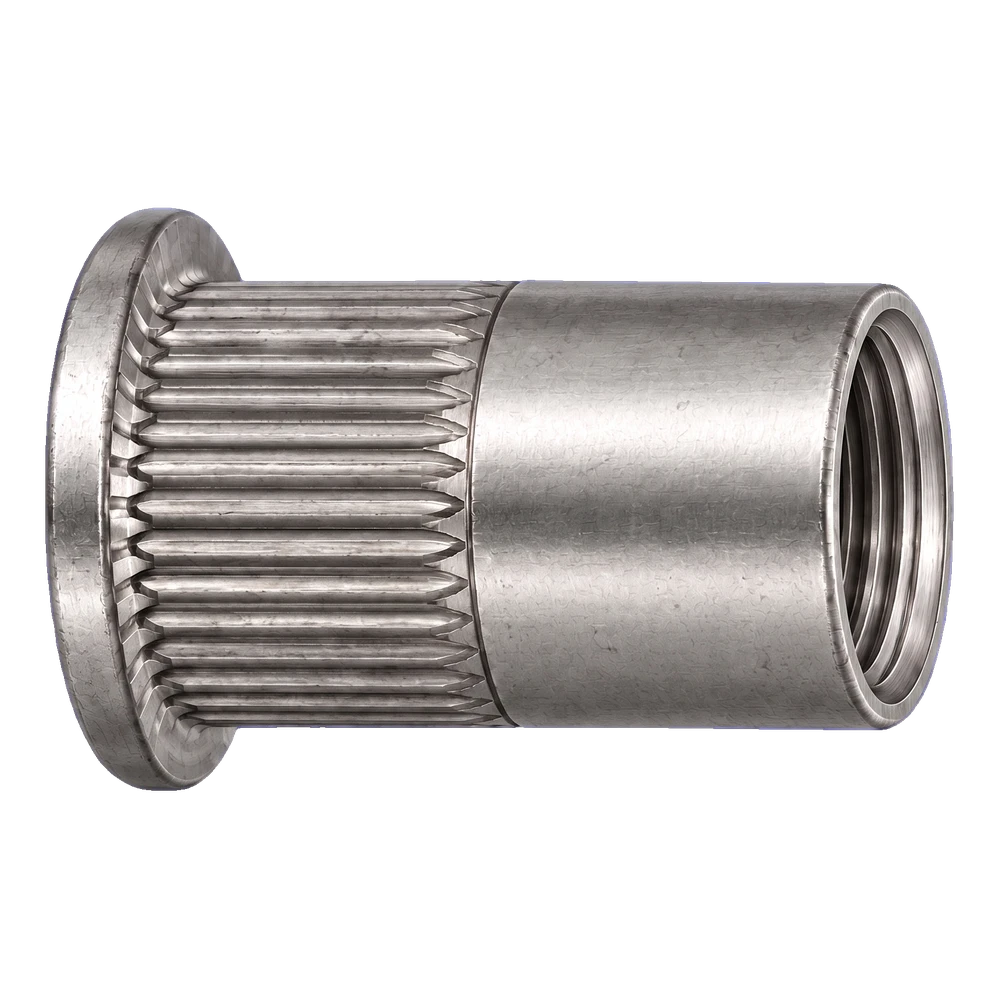

Blindnietmutter Edelstahl A2 M6×14,5 mm – Flachkopf, gerändelter Schaft – Karton 250 Stk.

Zum Produkt-Feedback

Blindnietmutter aus Edelstahl A2, Flachkopf. Gewinde M6, Länge 14,5 mm, Kopfdurchmesser 13 mm. Runder, gerändelter Schaft, offene Ausführung. Klemmbereich 0,5–3,0 mm. Karton mit 250 Stk.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 21,45 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] nitonakretki #1015

  • Material A2 - Edelstahl
  • Gewindeart M6
  • Klemmbereich [mm] 0,5–3,0
  • Kopfform Flachkopf
  • Menge pro Packung [Stk] 250
  • Schaft rund gerändelt

Beschreibung

Blindnietmutter · M6 × 14,5 mm

Flachkopf, Schaft rund gerändelt, offene Ausführung, Edelstahl A2

M6Gewinde
0,5–3,0 mmKlemmbereich
A2Edelstahl
250 Stk.im Karton
Maßzeichnung der Blindnietmutter M6 × 14,5 mm mit Flachkopf, Halbschnitt und Ansicht vom Kopf, Werte: l1 = 14,5 mm, l2 = 8 mm, d2 = 8,9 mm, d3 = 13 mm, k = 1,5 mm, Gewinde M6
Maßzeichnung in voller Größe öffnen
Schematische Zeichnung für die Größe M6 × 14,5 mm. Nennwerte laut Datenblatt des Herstellers.

Auf einen Blick

AnwendungGewinde M6 in dünnen Blechen und Profilen – Montage von einer Seite
Materialstärke0,5–3,0 mm (Klemmbereich)
BedingungenA2: bei Chloriden (Meer, Schwimmbad) den Werkstoff passend zu den Umgebungsbedingungen wählen
MontageNietmuttern-Setzgerät, Aufsatz M6

Abmessungen

Gewinde d1M6
Länge unter Kopf l114,5 mm
Länge des gerändelten Teils l2 (ab Kopf)8 mm
Schaftdurchmesser d28,9 mm
Kopfdurchmesser d313 mm
Kopfhöhe k1,5 mm
Klemmbereich0,5–3,0 mm
KopfFlachkopf
Schaftrund gerändelt, offen
Montagebohrungrund Ø 9,0 mm
Nennwerte laut Datenblatt des Herstellers.
Montagebohrung nach der allgemeinen Regel der Blindnietmutter-Hersteller: 0,1 mm größer als der Schaft. Bei dünnem, hartem oder beschichtetem Blech zuerst eine Probe setzen.

Werkstoff und Festigkeit

WerkstoffEdelstahl A2
Scherkraft4 900 N [1]
Zugkraft18 630 N [1]
[1] Werte laut Datenblatt des Herstellers (Prüfung der Blindnietmutter); sie sind nicht die Tragfähigkeit einer bestimmten Verbindung.

Chloridhaltige Umgebung

Z. B. am Meer oder am Schwimmbad: Werkstoff entsprechend den Umgebungsbedingungen und den Vorgaben der Planung wählen.

Verpackung

VerkaufseinheitKarton 250 Stk.
Kartongewicht1,05 kg [2]
[2] Gewicht und Verkaufseinheit laut Lieferantenangaben.

Montage vorbereiten

  • ✓Materialstärke prüfen: Sie muss im Bereich 0,5–3,0 mm liegen.
  • ✓Rundes Loch Ø 9,0 mm bohren (0,1 mm größer als der Schaft d2 = 8,9 mm); entgraten.
  • ✓Mit einem Nietmuttern-Setzgerät mit Aufsatz M6 setzen; der Kopf soll an der Oberfläche anliegen.

Wichtig

Der Klemmbereich bezieht sich auf die gesamte Materialstärke unter dem Kopf. Der Flachkopf steht um die Kopfhöhe k über die Materialoberfläche hinaus. Die Rändelung des Schafts verhindert das Mitdrehen der Blindnietmutter im Bohrloch. Die Tragfähigkeit der Verbindung hängt von Werkstoff und Stärke des Bauteils ab – sie wird in der Planung festgelegt.
