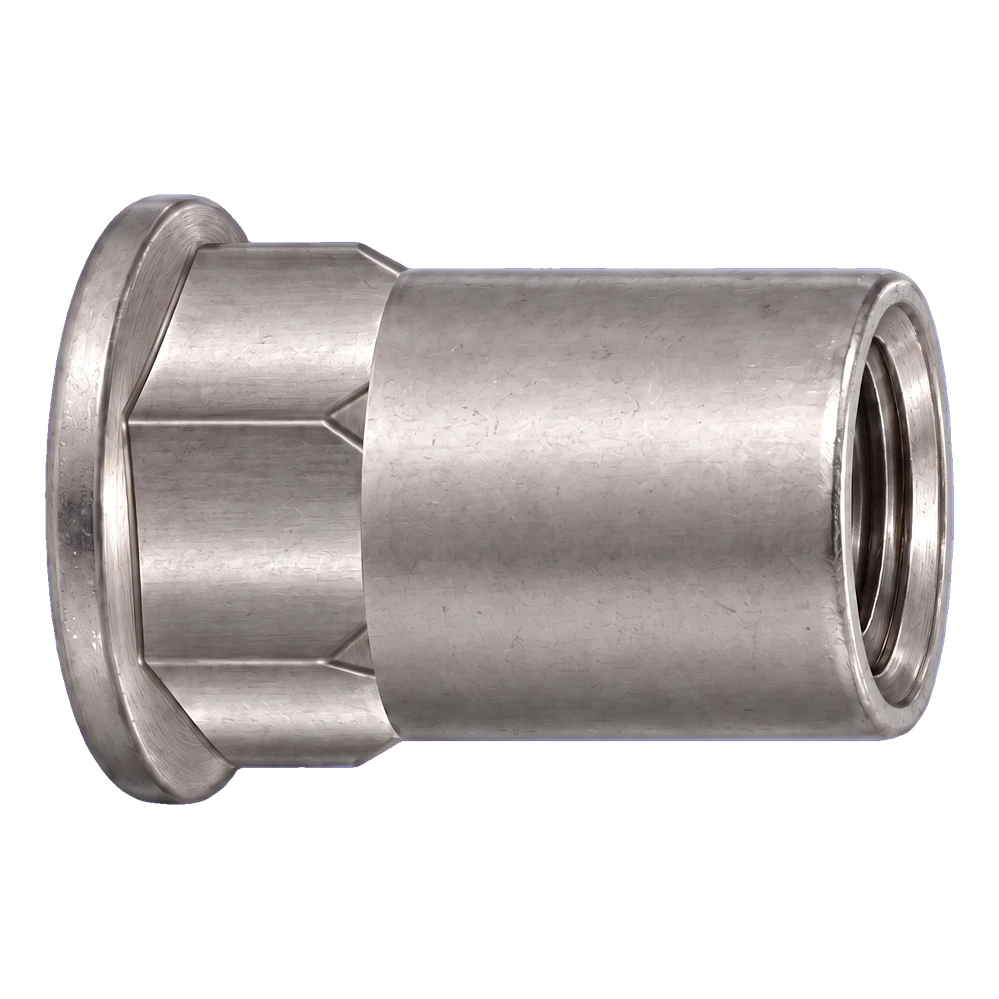

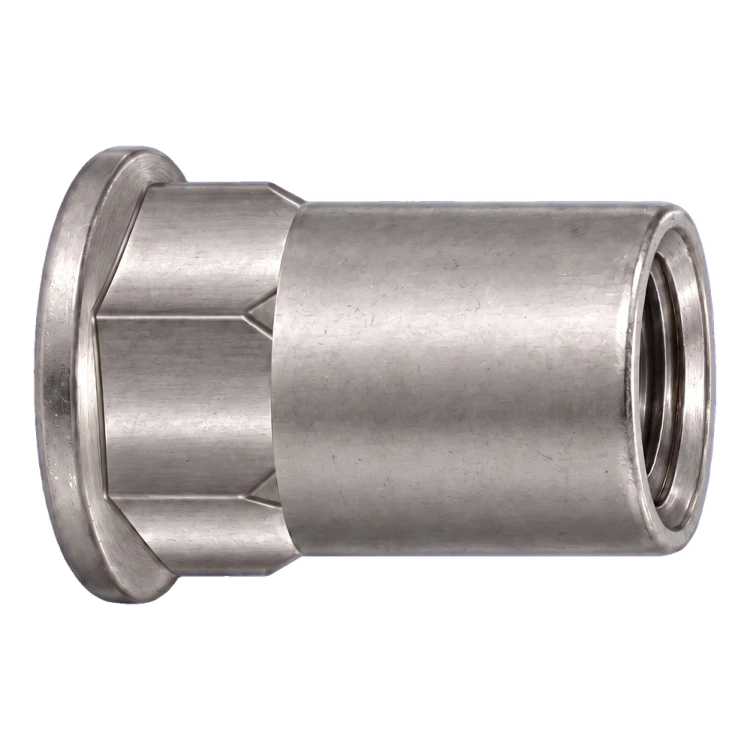

Blindnietmutter Edelstahl A2 M4×11,5 mm – Flachkopf, Teilsechskant-Schaft – Karton 250 Stk.

Zum Produkt-Feedback

Blindnietmutter aus Edelstahl A2, mit Flachkopf. Gewinde M4, Länge 11,5 mm, Bunddurchmesser 9,3 mm, SW6. Teilweise sechskantiger Schaft. Für Bleche mit einer Dicke von 0,5–2,5 mm.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 30,65 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] nitonakretki #1015

  • Material A2 - Edelstahl
  • Gewindeart M4
  • Klemmbereich [mm] 0,5–2,5
  • Kopfform Flachkopf
  • Menge pro Packung [Stk] 250
  • Schaft Teilsechskant

Beschreibung

Blindnietmutter · M4 × 11,5 mm

Flachkopf, Schaft teilweise sechskantig, offene Ausführung, Edelstahl A2

M4Gewinde
0,5–2,5 mmKlemmbereich
A2Edelstahl
250 Stk.im Karton
Maßzeichnung der Blindnietmutter M4 × 11,5 mm mit Flachkopf, Halbschnitt und Ansicht vom Kopf, Werte: l1 = 11,5 mm, l2 = 6 mm, d2 = 6 mm, d3 = 9,3 mm, k = 1 mm, Gewinde M4
Maßzeichnung in voller Größe öffnen
Schematische Zeichnung für die Größe M4 × 11,5 mm. Nennwerte laut Datenblatt des Herstellers.

Auf einen Blick

AnwendungGewinde M4 in dünnen Blechen und Profilen – Montage von einer Seite
Materialstärke0,5–2,5 mm (Klemmbereich)
BedingungenA2: bei Chloriden (Meer, Schwimmbad) den Werkstoff passend zu den Umgebungsbedingungen wählen
MontageNietmuttern-Setzgerät, Aufsatz M4

Abmessungen

Gewinde d1M4
Länge unter Kopf l111,5 mm
Länge des Sechskantteils l2 (ab Kopf)6 mm
Schaftdurchmesser d26 mm
Kopfdurchmesser d39,3 mm
Kopfhöhe k1 mm
Schlüsselweite SWSW6
Eckmaß des Sechskants e6,8 mm
Klemmbereich0,5–2,5 mm
KopfFlachkopf
Schaftteilweise sechskantig, offen
Montagebohrungsechseckig, Schlüsselweite 6,1 mm
Nennwerte laut Datenblatt des Herstellers.
Montagebohrung nach der allgemeinen Regel der Blindnietmutter-Hersteller: 0,1 mm größer als der Schaft. Bei dünnem, hartem oder beschichtetem Blech zuerst eine Probe setzen.

Werkstoff und Festigkeit

WerkstoffEdelstahl A2
Scherkraft2 640 N [1]
Zugkraft9 800 N [1]
[1] Werte laut Datenblatt des Herstellers (Prüfung der Blindnietmutter); sie sind nicht die Tragfähigkeit einer bestimmten Verbindung.

Chloridhaltige Umgebung

Z. B. am Meer oder am Schwimmbad: Werkstoff entsprechend den Umgebungsbedingungen und den Vorgaben der Planung wählen.

Verpackung

VerkaufseinheitKarton 250 Stk.
Kartongewicht0,35 kg [2]
[2] Gewicht und Verkaufseinheit laut Lieferantenangaben.

Montage vorbereiten

  • ✓Materialstärke prüfen: Sie muss im Bereich 0,5–2,5 mm liegen.
  • ✓Sechskantloch mit Schlüsselweite 6,1 mm herstellen (SW6 des Schafts + 0,1 mm), am besten stanzen – in einem runden Loch ist die Blindnietmutter nicht gegen Verdrehen gesichert; entgraten.
  • ✓Mit einem Nietmuttern-Setzgerät mit Aufsatz M4 setzen; der Kopf soll an der Oberfläche anliegen.

Wichtig

Der Klemmbereich bezieht sich auf die gesamte Materialstärke unter dem Kopf. Der Flachkopf steht um die Kopfhöhe k über die Materialoberfläche hinaus. Der Sechskantteil des Schafts verhindert das Mitdrehen der Blindnietmutter im Bohrloch. Die Tragfähigkeit der Verbindung hängt von Werkstoff und Stärke des Bauteils ab – sie wird in der Planung festgelegt.
