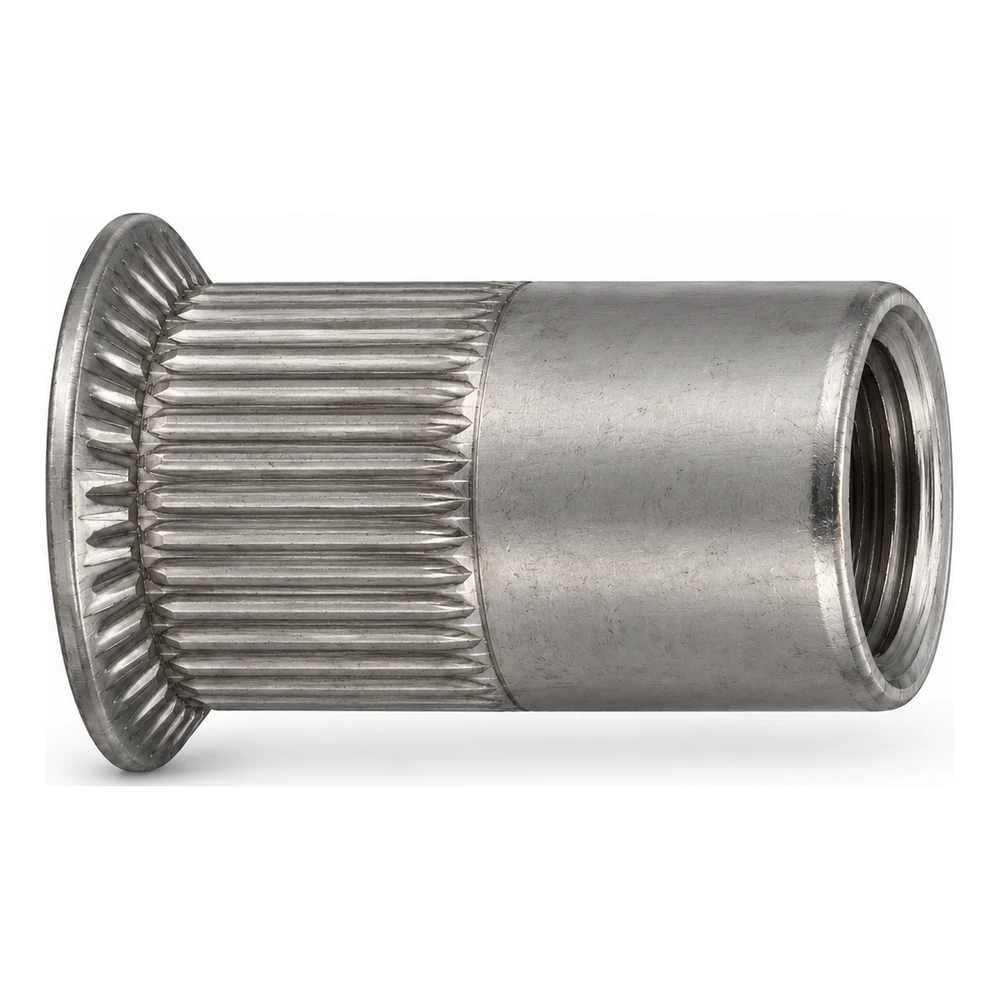

Blindnietmutter Edelstahl A2 M12×24 mm – Senkkopf, gerändelter Schaft – Karton 250 Stk.

Zum Produkt-Feedback

Blindnietmutter mit Senkkopf M12 x 24 mm, Edelstahl A2. Runder, gerändelter, offener Schaft, Senkkopf mit einer Höhe von 1,7 mm. Flanschdurchmesser 15,9 mm, Klemmbereich 1,5–4,5 mm. Zur Befestigung in Blechen und Profilen.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 116,47 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] nitonakretki #1015

  • Material A2 - Edelstahl
  • Gewindeart M12
  • Klemmbereich [mm] 1,5–4,5
  • Kopfform Senkkopf
  • Menge pro Packung [Stk] 250
  • Schaft rund gerändelt

Beschreibung

Blindnietmutter · M12 × 24 mm

Senkkopf, Schaft rund gerändelt, offene Ausführung, Edelstahl A2

M12Gewinde
1,5–4,5 mmKlemmbereich
A2Edelstahl
250 Stk.im Karton
Maßzeichnung der Blindnietmutter M12 × 24 mm mit Senkkopf, Halbschnitt und Ansicht vom Kopf, Werte: l1 = 24 mm, l2 = 10 mm, d2 = 15,9 mm, d3 = 18 mm, k = 1,7 mm, Gewinde M12
Maßzeichnung in voller Größe öffnen
Schematische Zeichnung für die Größe M12 × 24 mm. Nennwerte laut Datenblatt des Herstellers.

Auf einen Blick

AnwendungGewinde M12 in dünnen Blechen und Profilen – Montage von einer Seite
Materialstärke1,5–4,5 mm (Klemmbereich)
BedingungenA2: bei Chloriden (Meer, Schwimmbad) den Werkstoff passend zu den Umgebungsbedingungen wählen
MontageNietmuttern-Setzgerät, Aufsatz M12

Abmessungen

Gewinde d1M12
Gesamtlänge l124 mm
Länge des gerändelten Teils l2 (ab Kopf)10 mm
Schaftdurchmesser d215,9 mm
Kopfdurchmesser d318 mm
Kopfhöhe k1,7 mm
Klemmbereich1,5–4,5 mm
KopfSenkkopf
Schaftrund gerändelt, offen
Montagebohrungrund Ø 16,0 mm
Nennwerte laut Datenblatt des Herstellers.
Montagebohrung nach der allgemeinen Regel der Blindnietmutter-Hersteller: 0,1 mm größer als der Schaft. Bei dünnem, hartem oder beschichtetem Blech zuerst eine Probe setzen.

Werkstoff und Festigkeit

WerkstoffEdelstahl A2
Scherkraft8 442 N [1]
Zugkraft33 978 N [1]
[1] Werte laut Datenblatt des Herstellers (Prüfung der Blindnietmutter); sie sind nicht die Tragfähigkeit einer bestimmten Verbindung.

Chloridhaltige Umgebung

Z. B. am Meer oder am Schwimmbad: Werkstoff entsprechend den Umgebungsbedingungen und den Vorgaben der Planung wählen.

Verpackung

VerkaufseinheitKarton 250 Stk.
Kartongewicht4,03 kg [2]
[2] Gewicht und Verkaufseinheit laut Lieferantenangaben.

Montage vorbereiten

  • ✓Materialstärke prüfen: Sie muss im Bereich 1,5–4,5 mm liegen.
  • ✓Rundes Loch Ø 16,0 mm bohren (0,1 mm größer als der Schaft d2 = 15,9 mm); entgraten.
  • ✓Mit einem Nietmuttern-Setzgerät mit Aufsatz M12 setzen; der Kopf soll an der Oberfläche anliegen.

Wichtig

Der Klemmbereich bezieht sich auf die gesamte Materialstärke unter dem Kopf. Der Senkkopf liegt in einer Bohrung mit Senkung bündig mit der Materialoberfläche. Die Rändelung des Schafts verhindert das Mitdrehen der Blindnietmutter im Bohrloch. Die Tragfähigkeit der Verbindung hängt von Werkstoff und Stärke des Bauteils ab – sie wird in der Planung festgelegt.
