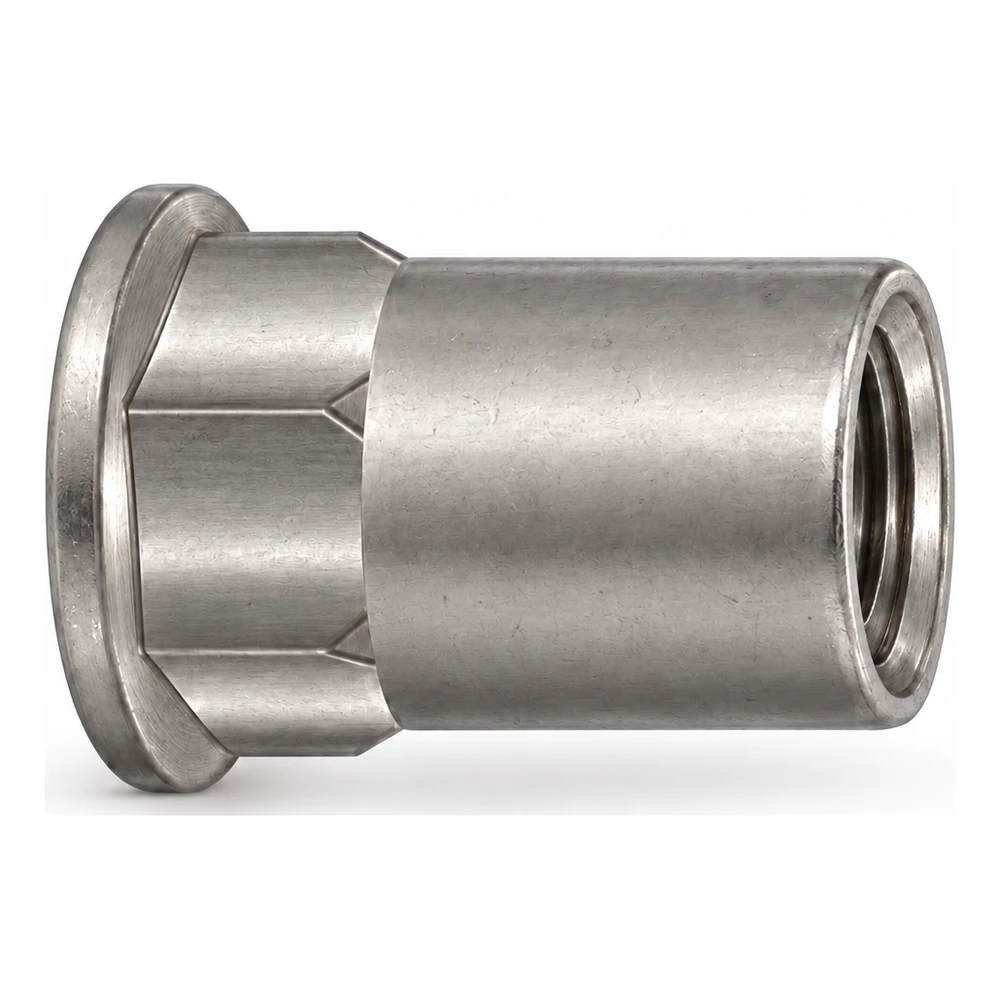

Blindnietmutter Edelstahl A2 M10×22 mm – Flachkopf, Teilsechskant-Schaft – Karton 250 Stk.

Zum Produkt-Feedback

Blindnietmutter aus Edelstahl A2, Gewinde M10, Länge 22 mm. Flachkopf, Teilsechskantschaft, offene Bauform. Klemmbereich 1,0–4,0 mm. Kopfdurchmesser 16,3 mm, SW13. Ausreißkraft 47.070 N.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 110,34 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] nitonakretki #1015

  • Material A2 - Edelstahl
  • Gewindeart M10
  • Klemmbereich [mm] 1,0–4,0
  • Kopfform Flachkopf
  • Menge pro Packung [Stk] 250
  • Schaft Teilsechskant

Beschreibung

Blindnietmutter · M10 × 22 mm

Flachkopf, Schaft teilweise sechskantig, offene Ausführung, Edelstahl A2

M10Gewinde
1,0–4,0 mmKlemmbereich
A2Edelstahl
250 Stk.im Karton
Maßzeichnung der Blindnietmutter M10 × 22 mm mit Flachkopf, Halbschnitt und Ansicht vom Kopf, Werte: l1 = 22 mm, l2 = 9,7 mm, d2 = 12,9 mm, d3 = 16,3 mm, k = 2 mm, Gewinde M10
Maßzeichnung in voller Größe öffnen
Schematische Zeichnung für die Größe M10 × 22 mm. Nennwerte laut Datenblatt des Herstellers.

Auf einen Blick

AnwendungGewinde M10 in dünnen Blechen und Profilen – Montage von einer Seite
Materialstärke1,0–4,0 mm (Klemmbereich)
BedingungenA2: bei Chloriden (Meer, Schwimmbad) den Werkstoff passend zu den Umgebungsbedingungen wählen
MontageNietmuttern-Setzgerät, Aufsatz M10

Abmessungen

Gewinde d1M10
Länge unter Kopf l122 mm
Länge des Sechskantteils l2 (ab Kopf)9,7 mm
Schaftdurchmesser d212,9 mm
Kopfdurchmesser d316,3 mm
Kopfhöhe k2 mm
Schlüsselweite SWSW13
Eckmaß des Sechskants e14,7 mm
Klemmbereich1,0–4,0 mm
KopfFlachkopf
Schaftteilweise sechskantig, offen
Montagebohrungsechseckig, Schlüsselweite 13,1 mm
Nennwerte laut Datenblatt des Herstellers.
Montagebohrung nach der allgemeinen Regel der Blindnietmutter-Hersteller: 0,1 mm größer als der Schaft. Bei dünnem, hartem oder beschichtetem Blech zuerst eine Probe setzen.

Werkstoff und Festigkeit

WerkstoffEdelstahl A2
Scherkraft8 620 N [1]
Zugkraft47 070 N [1]
[1] Werte laut Datenblatt des Herstellers (Prüfung der Blindnietmutter); sie sind nicht die Tragfähigkeit einer bestimmten Verbindung.

Chloridhaltige Umgebung

Z. B. am Meer oder am Schwimmbad: Werkstoff entsprechend den Umgebungsbedingungen und den Vorgaben der Planung wählen.

Verpackung

VerkaufseinheitKarton 250 Stk.
Kartongewicht2,18 kg [2]
[2] Gewicht und Verkaufseinheit laut Lieferantenangaben.

Montage vorbereiten

  • ✓Materialstärke prüfen: Sie muss im Bereich 1,0–4,0 mm liegen.
  • ✓Sechskantloch mit Schlüsselweite 13,1 mm herstellen (SW13 des Schafts + 0,1 mm), am besten stanzen – in einem runden Loch ist die Blindnietmutter nicht gegen Verdrehen gesichert; entgraten.
  • ✓Mit einem Nietmuttern-Setzgerät mit Aufsatz M10 setzen; der Kopf soll an der Oberfläche anliegen.

Wichtig

Der Klemmbereich bezieht sich auf die gesamte Materialstärke unter dem Kopf. Der Flachkopf steht um die Kopfhöhe k über die Materialoberfläche hinaus. Der Sechskantteil des Schafts verhindert das Mitdrehen der Blindnietmutter im Bohrloch. Die Tragfähigkeit der Verbindung hängt von Werkstoff und Stärke des Bauteils ab – sie wird in der Planung festgelegt.
