TOBSTEEL GmbH

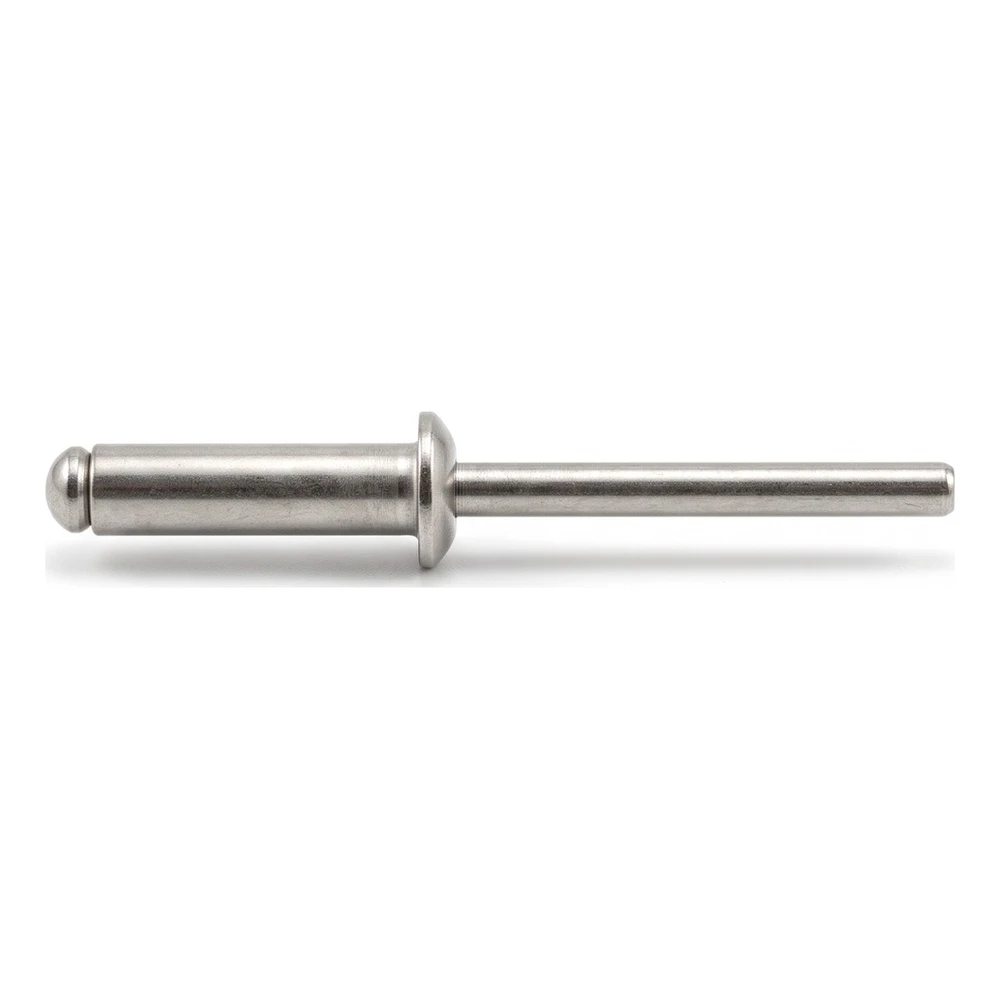

Blindniet Edelstahl A4/A4 ISO 15983 3,0×16 mm – Flachkopf, offen – Karton 500 Stk.

Zum Produkt-Feedback

Blindniet offen aus Edelstahl A4/A4, Flachkopf. Abmessungen 3,0×16 mm, Kopfdurchmesser 6,3 mm, Klemmbereich 10,5–12,5 mm. Norm ISO 15983 (~DIN 7337). Scherkraft 1800 N, Zugkraft 2200 N. Verpackungseinheit 500 Stück.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 24,52 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] nity-zrywalne #1014

  • Material A4 - Edelstahl
  • Durchmesser 3
  • Länge [mm] 16
  • Klemmbereich [mm] 10,5–12,5
  • Menge pro Packung [Stk] 500

Beschreibung

Blindniet · 3 × 16 mm

Offen, Flachkopf, Dorn mit Sollbruchstelle; Niethülse und Dorn aus Edelstahl A4/A4

Ø 3 mmNietdurchmesser
10,5–12,5 mmKlemmbereich
A4/A4Niethülse / Dorn
500 Stk.im Karton
Maßzeichnung des Blindniets 3 × 16 mm, Halbschnitt und Ansicht vom Kopf, Werte: l = 16 mm, d = 3 mm, dk = 6,3 mm, k = 1,3 mm
Maßzeichnung in voller Größe öffnen
Schematische Zeichnung für die Größe 3 × 16 mm; Dorn gekürzt. Nennwerte laut Datenblatt des Herstellers.

Auf einen Blick

AnwendungVerbinden von Blechen und Profilen – Montage von einer Seite
Klemmstärke10,5–12,5 mm (Klemmbereich)
BedingungenA4: bei Chloriden (Meer, Schwimmbad) den Werkstoff passend zu den Umgebungsbedingungen wählen
MontageBlindnietzange, Mundstück für Niete Ø 3 mm

Abmessungen und Norm

Nietdurchmesser d3 mm
Länge l (unter dem Kopf)16 mm
Kopfdurchmesser dk6,3 mm
Kopfhöhe k1,3 mm
Klemmbereich10,5–12,5 mm
KopfFlachkopf
Ausführungoffen, Dorn mit Sollbruchstelle
NormISO 15983 (ähnlich DIN 7337)
Bohrloch für den Nietrund Ø 3,1 mm
Nennwerte laut Datenblatt des Herstellers.
Bohrloch nach der allgemeinen Regel der Niethersteller: 0,1 mm größer als der Hülsendurchmesser.

Werkstoff und Festigkeit

Niethülse / DornEdelstahl A4/A4
Scherkraft1 800 N [1]
Zugkraft2 200 N [1]
[1] Werte laut Datenblatt des Herstellers (Prüfung des Niets); sie sind nicht die Tragfähigkeit einer bestimmten Verbindung.

Chloridhaltige Umgebung

Z. B. am Meer oder am Schwimmbad: Werkstoff entsprechend den Umgebungsbedingungen und den Vorgaben der Planung wählen.

Verpackung

VerkaufseinheitKarton 500 Stk.
Kartongewicht0,75 kg [2]
[2] Gewicht und Verkaufseinheit laut Lieferantenangaben.

Montage vorbereiten

  • ✓Gesamtstärke der zu verbindenden Teile prüfen: Sie muss im Bereich 10,5–12,5 mm liegen.
  • ✓Loch Ø 3,1 mm bohren (0,1 mm größer als die Hülse d = 3 mm); entgraten.
  • ✓Mit einer Blindnietzange setzen; der Kopf soll an der Oberfläche anliegen, der Dorn reißt nach dem Verpressen ab.

Wichtig

Der Klemmbereich bezieht sich auf die Gesamtstärke der zu verbindenden Teile. Die Tragfähigkeit der Verbindung hängt von Werkstoff, Stärke und Anordnung der Teile ab – sie wird in der Planung festgelegt.
