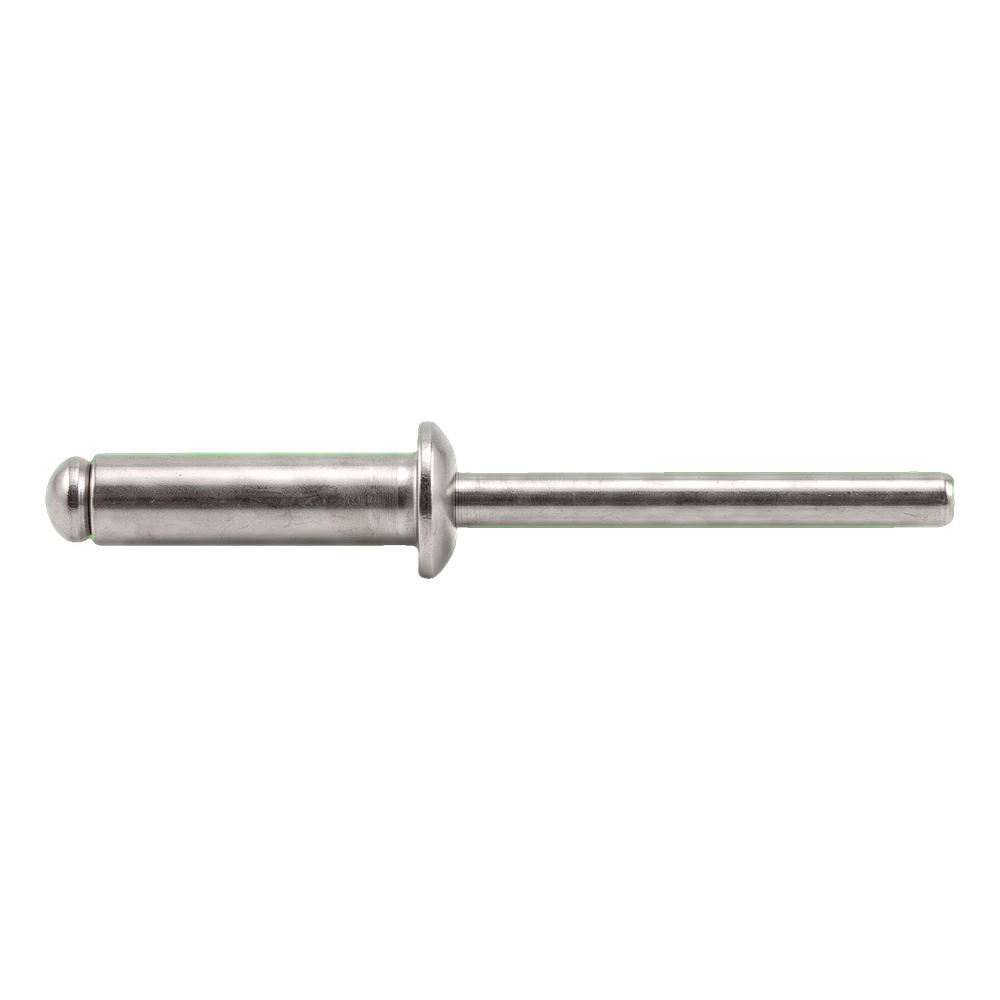

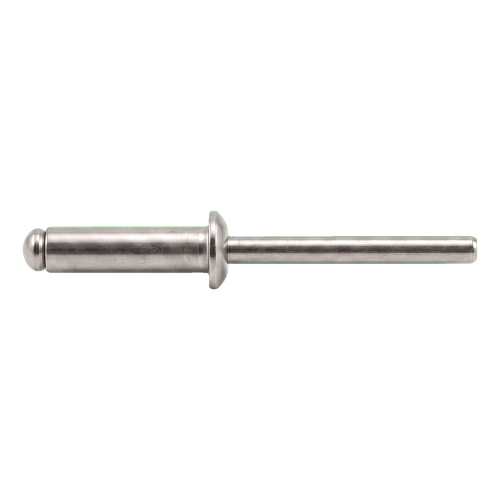

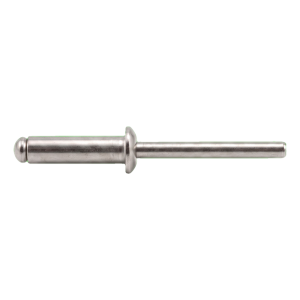

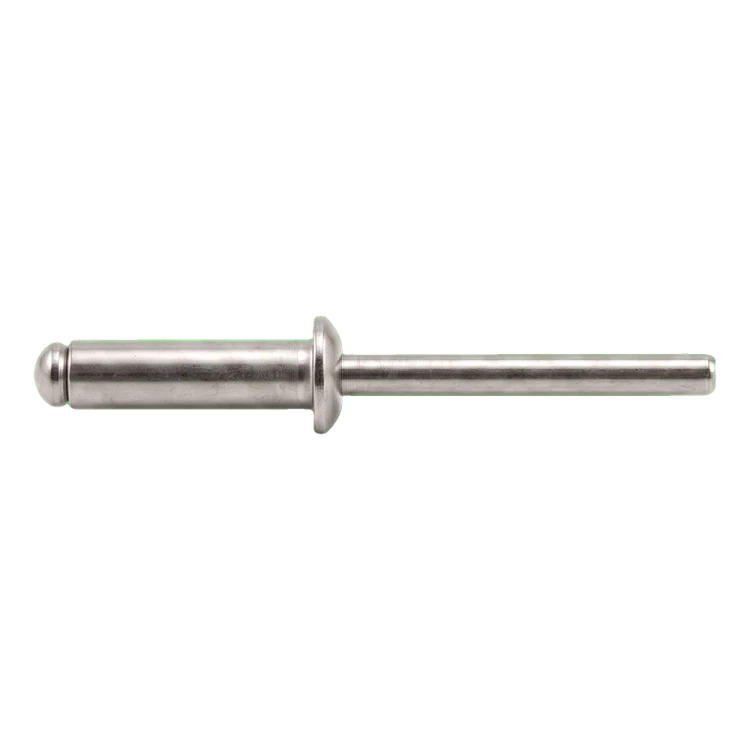

Blindniet Edelstahl A2/A2 ISO 15983 5,0×12 mm – Flachkopf, offen – Karton 500 Stk.

Zum Produkt-Feedback

Blindniet offen aus Edelstahl A2/A2, Flachkopf. Abmessungen 5,0 × 12 mm, Dorn mit Sollbruchstelle. Norm ISO 15983 (~DIN 7337). Für einseitige Verbindungen bei PV-Anlagen, in der Lüftungstechnik und an Fassaden.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 29,43 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 5 Arbeitstage

Produkteigenschaften

[PIM] nity-zrywalne #1014

  • Material A2 - Edelstahl
  • Durchmesser 5
  • Länge [mm] 12
  • Klemmbereich [mm] 6,0–8,0
  • Menge pro Packung [Stk] 500

Beschreibung

Blindniet · 5 × 12 mm

Offen, Flachkopf, Dorn mit Sollbruchstelle; Niethülse und Dorn aus Edelstahl A2/A2

Ø 5 mmNietdurchmesser
6,0–8,0 mmKlemmbereich
A2/A2Niethülse / Dorn
500 Stk.im Karton
Maßzeichnung des Blindniets 5 × 12 mm, Halbschnitt und Ansicht vom Kopf, Werte: l = 12 mm, d = 5 mm, dk = 10,5 mm, k = 2,1 mm
Maßzeichnung in voller Größe öffnen
Schematische Zeichnung für die Größe 5 × 12 mm; Dorn gekürzt. Nennwerte laut Datenblatt des Herstellers.

Auf einen Blick

AnwendungVerbinden von Blechen und Profilen – Montage von einer Seite
Klemmstärke6,0–8,0 mm (Klemmbereich)
BedingungenA2: bei Chloriden (Meer, Schwimmbad) den Werkstoff passend zu den Umgebungsbedingungen wählen
MontageBlindnietzange, Mundstück für Niete Ø 5 mm

Abmessungen und Norm

Nietdurchmesser d5 mm
Länge l (unter dem Kopf)12 mm
Kopfdurchmesser dk10,5 mm
Kopfhöhe k2,1 mm
Klemmbereich6,0–8,0 mm
KopfFlachkopf
Ausführungoffen, Dorn mit Sollbruchstelle
NormISO 15983 (ähnlich DIN 7337)
Bohrloch für den Nietrund Ø 5,1 mm
Nennwerte laut Datenblatt des Herstellers.
Bohrloch nach der allgemeinen Regel der Niethersteller: 0,1 mm größer als der Hülsendurchmesser.

Werkstoff und Festigkeit

Niethülse / DornEdelstahl A2/A2
Scherkraft4 700 N [1]
Zugkraft5 800 N [1]
[1] Werte laut Datenblatt des Herstellers (Prüfung des Niets); sie sind nicht die Tragfähigkeit einer bestimmten Verbindung.

Chloridhaltige Umgebung

Z. B. am Meer oder am Schwimmbad: Werkstoff entsprechend den Umgebungsbedingungen und den Vorgaben der Planung wählen.

Verpackung

VerkaufseinheitKarton 500 Stk.
Kartongewicht2,25 kg [2]
[2] Gewicht und Verkaufseinheit laut Lieferantenangaben.

Montage vorbereiten

  • ✓Gesamtstärke der zu verbindenden Teile prüfen: Sie muss im Bereich 6,0–8,0 mm liegen.
  • ✓Loch Ø 5,1 mm bohren (0,1 mm größer als die Hülse d = 5 mm); entgraten.
  • ✓Mit einer Blindnietzange setzen; der Kopf soll an der Oberfläche anliegen, der Dorn reißt nach dem Verpressen ab.

Wichtig

Der Klemmbereich bezieht sich auf die Gesamtstärke der zu verbindenden Teile. Die Tragfähigkeit der Verbindung hängt von Werkstoff, Stärke und Anordnung der Teile ab – sie wird in der Planung festgelegt.
