Ankerschraube L-Form für Mauerlatte (gebogene Schraubverbindung) M16×350 mm – verzinkt

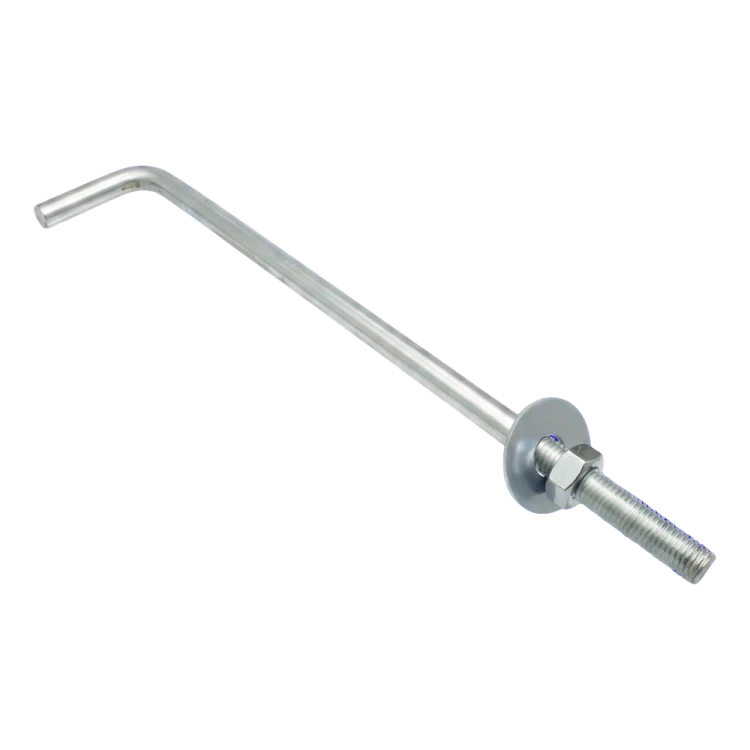

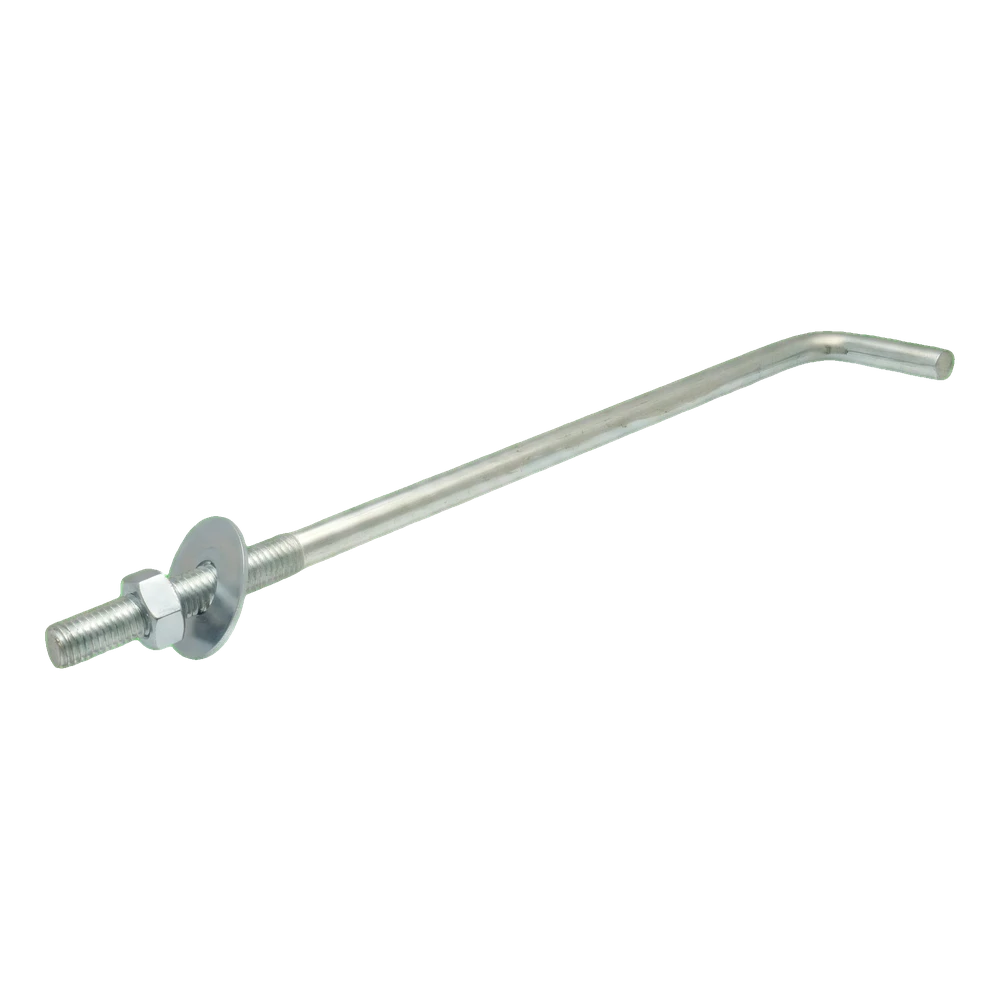

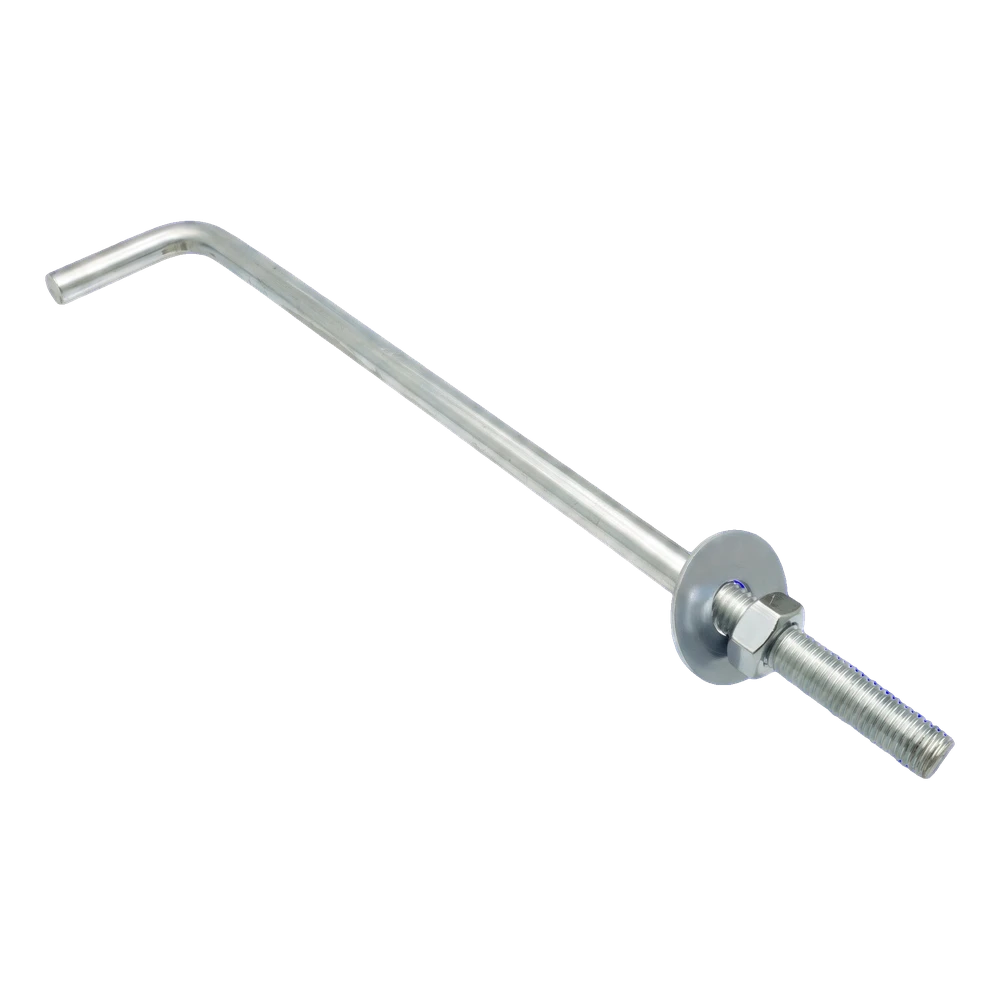

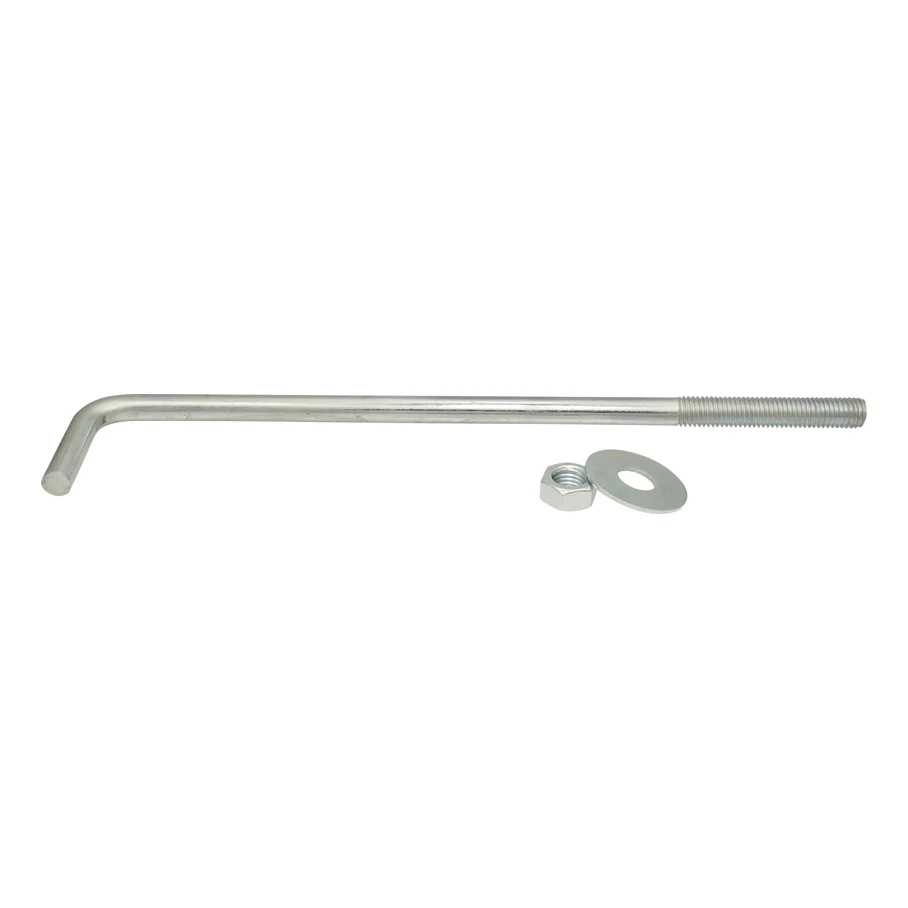

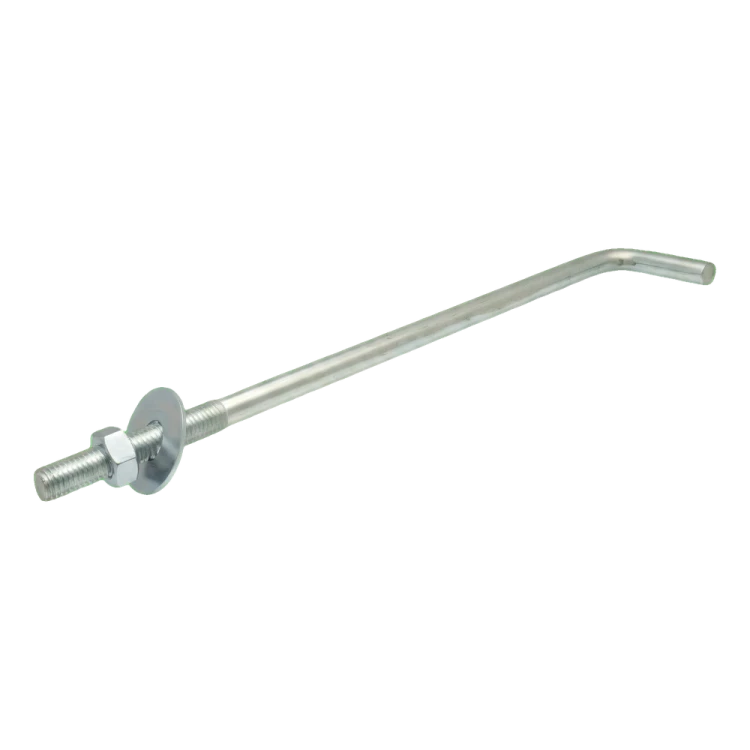

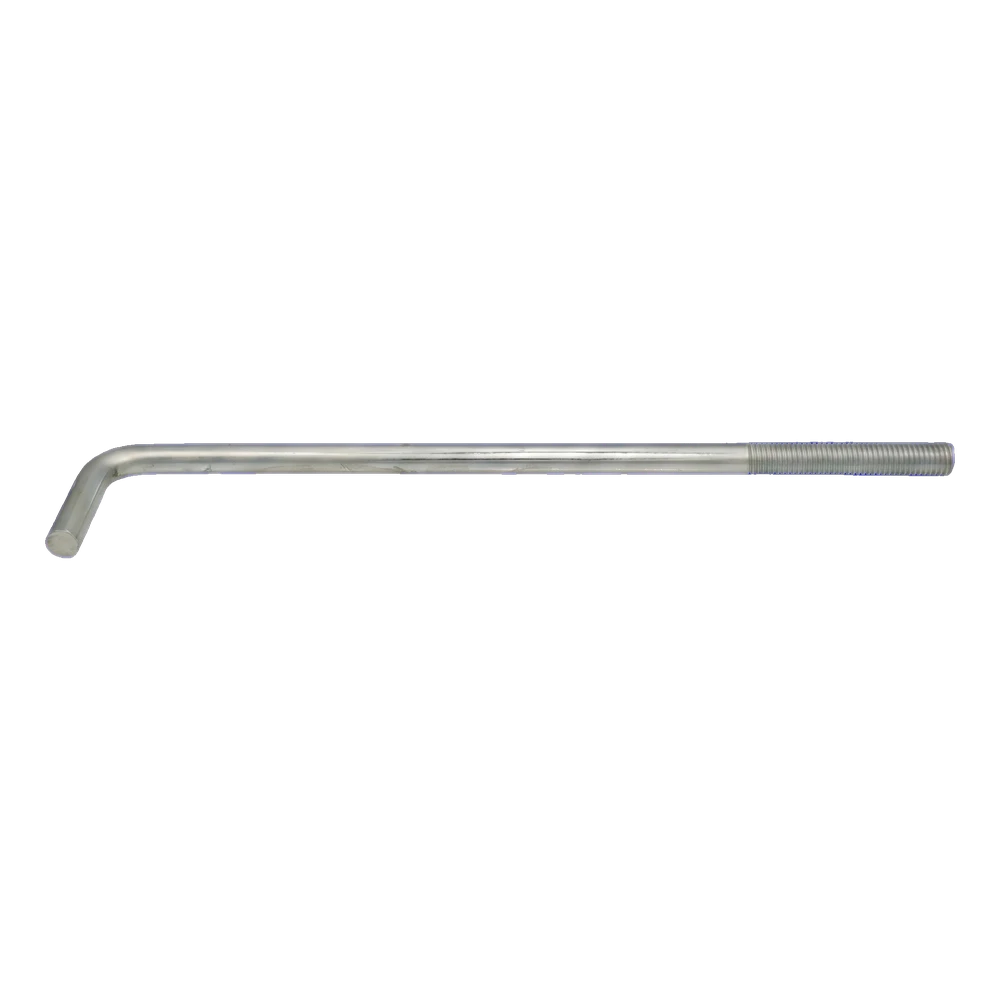

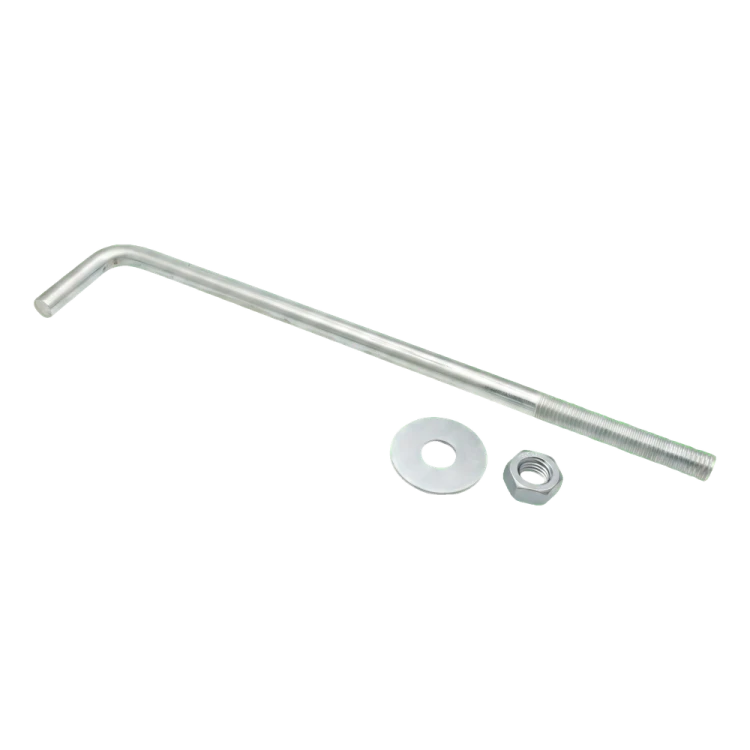

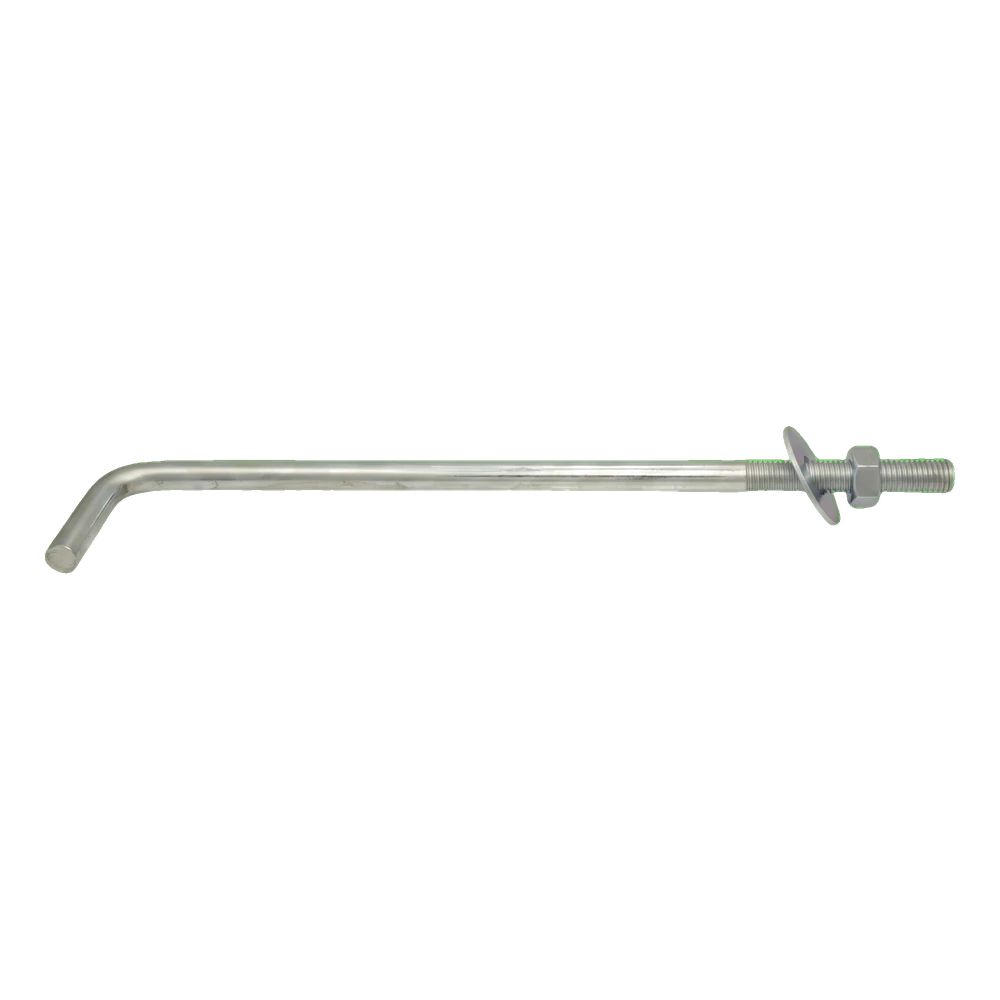

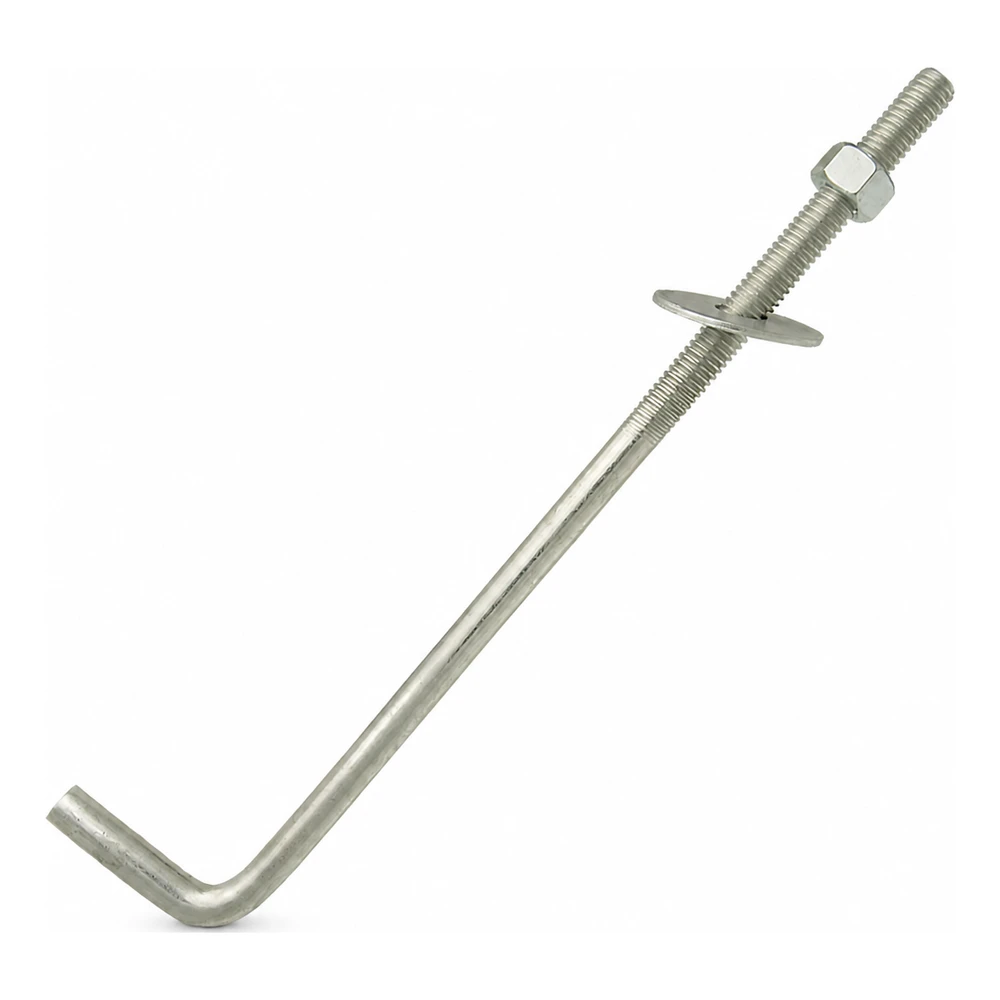

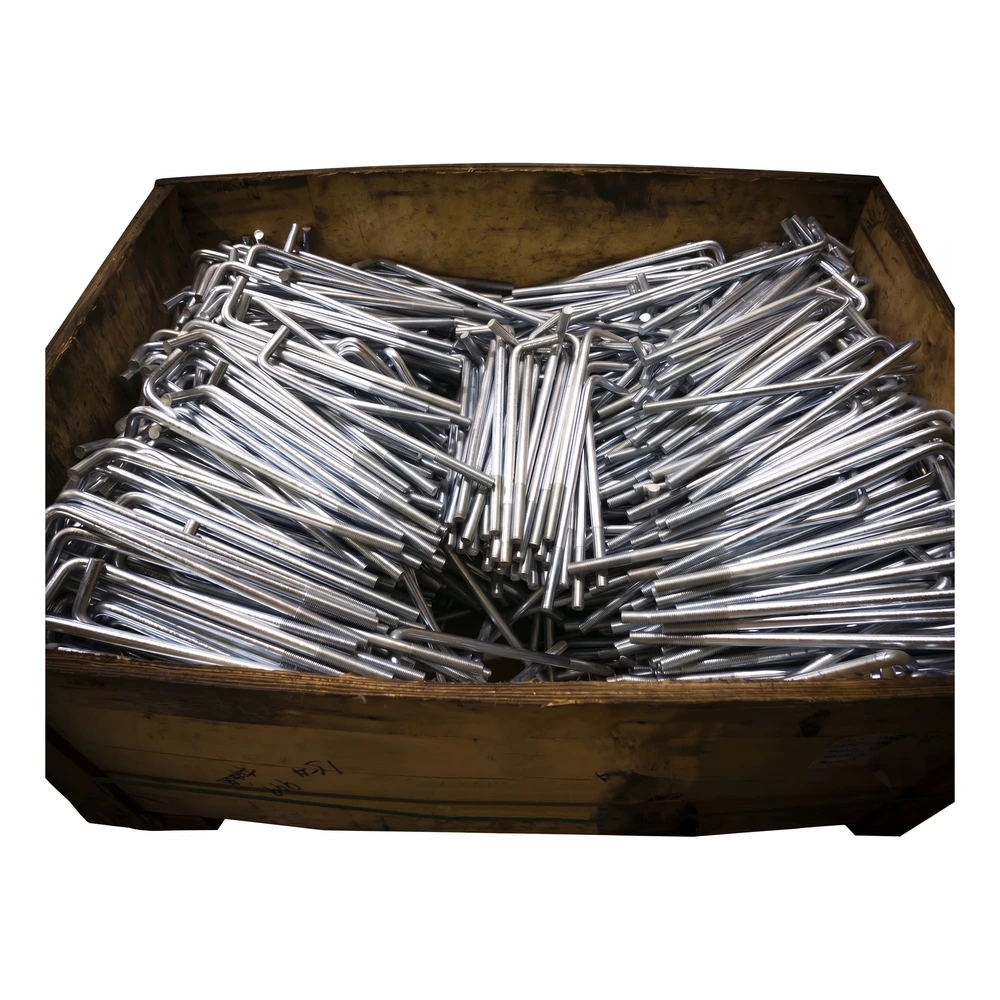

Stab mit metrischem Gewinde an einem Ende und rechtwinkliger Abwinkelung am anderen – Anker zur Befestigung von Fußpfetten und Balken an Beton; Oberflächenausführung: verzinkt

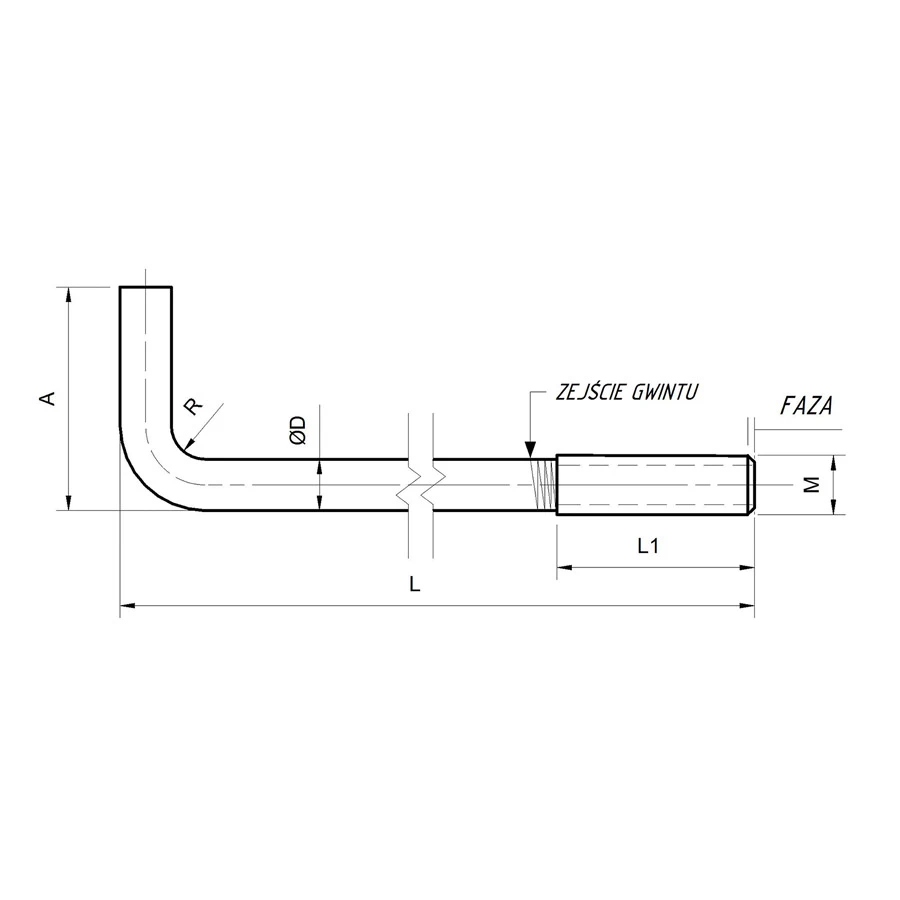

Maßzeichnung in voller Größe öffnen

Über das Produkt

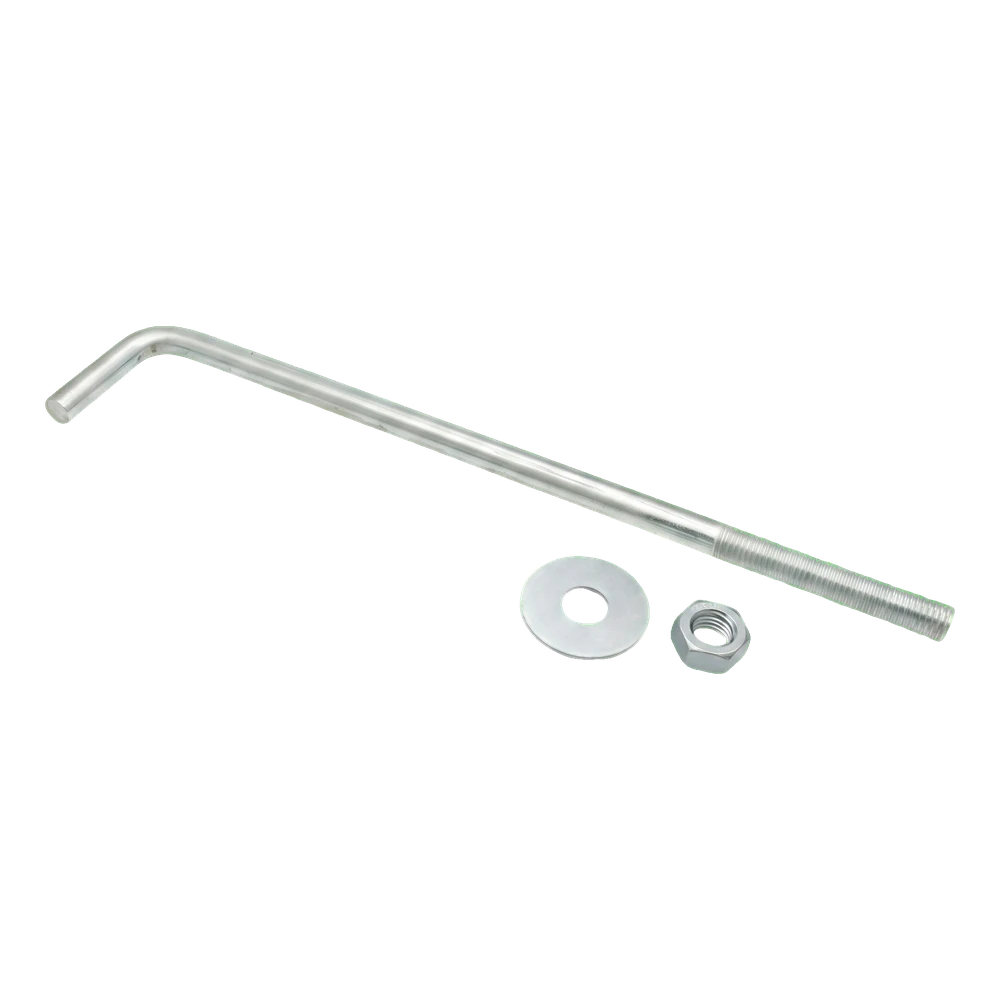

Die Ankerschraube L-Form (abgewinkelter Schraubverbinder) dient zur Verankerung von Fußpfetten, Schwellen und Holzbalken in Beton, beispielsweise im Ringanker oder Fundament. Sie hat die Form eines Stabs mit metrischem Gewinde an einem Ende und einer rechtwinkligen Abwinkelung am anderen. Das abgewinkelte Ende wird einbetoniert; auf das herausragende Gewinde werden eine Unterlegscheibe und eine Mutter aufgesetzt, um das Holzelement zu befestigen.

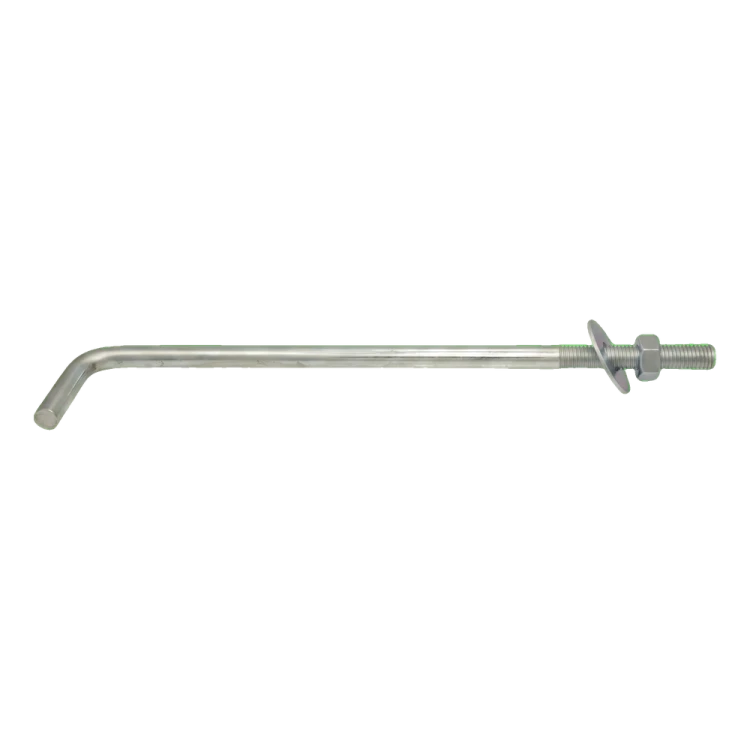

Die Bezeichnung M16 gibt die metrische Gewindegröße an, nach der die passende Mutter gewählt wird. Das Maß L, also 350 mm, bezeichnet die Gesamtlänge des Ankers. Die Gewindelänge und die Länge des abgewinkelten Schenkels werden vom Lieferanten nicht angegeben – in der schematischen Zeichnung dienen sie lediglich der Orientierung. Die Anker sind gemäß der Planung anzuordnen und vor dem Betonieren in der Schalung zu positionieren, mit dem abgewinkelten Ende im Beton und dem Gewinde nach oben. Über dem Beton muss ausreichend Gewinde für die Dicke der Fußpfette, die Unterlegscheibe und die Mutter M16 verbleiben. Nach dem Aushärten des Betons wird die Fußpfette an den Positionen der Anker durchbohrt und aufgesetzt; anschließend werden die Muttern mit Unterlegscheiben angezogen.

Oberflächenausführung: verzinkt. In feuchten Bereichen ist eine verzinkte Variante zu wählen und der Korrosionsschutz auf die Umgebungsbedingungen abzustimmen. Die Stahlgüte und die Tragfähigkeit des Ankers werden vom Lieferanten nicht angegeben. Abstand, Verankerungslänge und Durchmesser werden durch die Tragwerksplanung festgelegt.

Abmessungen

Werkstoff und Beschichtung

Verkaufseinheit

Auswahl und Montage

• ✓Ordnen Sie die Anker gemäß der Planung an und positionieren Sie sie vor dem Betonieren in der Schalung – mit dem abgewinkelten Ende im Beton und dem Gewinde nach oben.
• ✓Lassen Sie über dem Beton einen ausreichenden Gewindeabschnitt für die Dicke der Fußpfette, die Unterlegscheibe und die Mutter M16 überstehen.
• ✓Bohren Sie nach dem Aushärten des Betons die Fußpfette an den Positionen der Anker vor, setzen Sie sie auf und ziehen Sie die Muttern mit Unterlegscheiben fest.
