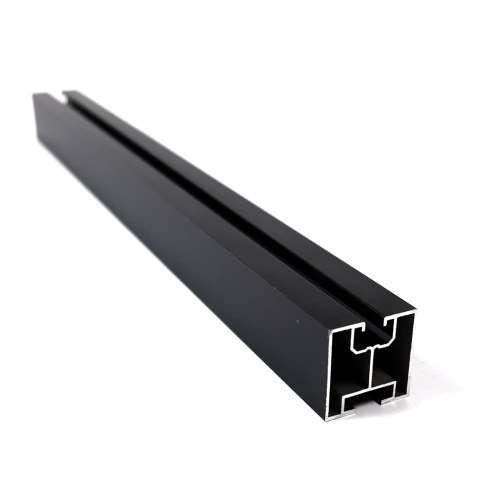

  • Aluminiumprofil 235cm 40x40mm für Hammerkopfschrauben eloxiert PV-01-19-AN (1)
  • Aluminiumprofil 235cm 40x40mm für Hammerkopfschrauben eloxiert PV-01-19-AN (2)
  • Aluminiumprofil 235cm 40x40mm für Hammerkopfschrauben eloxiert PV-01-19-AN (3)
Synerga

Aluminiumprofil 235cm 40x40mm für Hammerkopfschrauben eloxiert

Zum Produkt-Feedback

Aluminium-Montageprofil 6060 eloxiert 235cm 40x40mm zur Befestigung von Photovoltaik-Modulen. Kompatibel mit Hammerkopfschrauben 28/15 M10. Montage mittels Mittel- und Endklemmen in der oberen Profilnut.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 25,38 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

Variante wählen:

Einzelne Varianten können preislich abweichen

Wählen Sie die Menge und Größe der Verpackung

Nicht verfügbar
Nicht verfügbar
Nicht verfügbar
Nicht verfügbar
stk.
Verfügbarkeit:
Vorübergehend nicht verfügbar

Produkteigenschaften

[PIM] Profile montażowe #6

  • Länge [mm] 2350
  • Profil [mm] 40×40
  • Nuttyp Hammerkopfnut
  • Oberfläche Eloxiert

Beschreibung

PV-Montageprofil 40 × 40 mm
40 × 40 mmQuerschnitt
235 cm2350 mm
Aluminium 6060schwarz eloxiert
1,1 mmWandstärke
ca. 0,89 kg/mGewicht pro Meter

Länge 235 cm – Speditionsversand

Profile dieser Länge sind für den Paketdienst zu lang – wir versenden sie per Spedition (Langgut); die Kosten werden im Warenkorb angezeigt. Längen bis 195 cm versenden wir per Paketdienst.

Videos zum ProduktSehen Sie das Profil aus der Nähe und wie die Systemelemente montiert werden.

Einsatzbereich

Aluminium-Montageschiene für Photovoltaikanlagen. Oben auf dem Profil werden die Module mit Mittel- und Endklemmen befestigt, unten wird das Profil an Dachhaken, Adapter oder Montagedreiecke geschraubt.

  • ✓Sie montieren Photovoltaikmodule auf Dachhaken, Adaptern oder Montagedreiecken.
  • ✓Die Modulklemmen befestigen Sie mit M8 (oberer Kanal).
  • ✓Das Profil verbinden Sie mit dem Haken oder Adapter über eine Hammerkopfschraube M10 Typ 28/15 mit Flanschmutter (unterer Kanal).
  • ✓Sie benötigen eine Länge von 235 cm in Schwarz (eloxiert) – andere Längen finden Sie in der Vergleichstabelle unten.

Profile nicht verwechseln

Haben Sie Sechskantschrauben M10? Wählen Sie das Profil für Sechskantschrauben M10 – dieses Profil hat einen unteren Kanal für Hammerkopfschrauben.

Profilquerschnitt

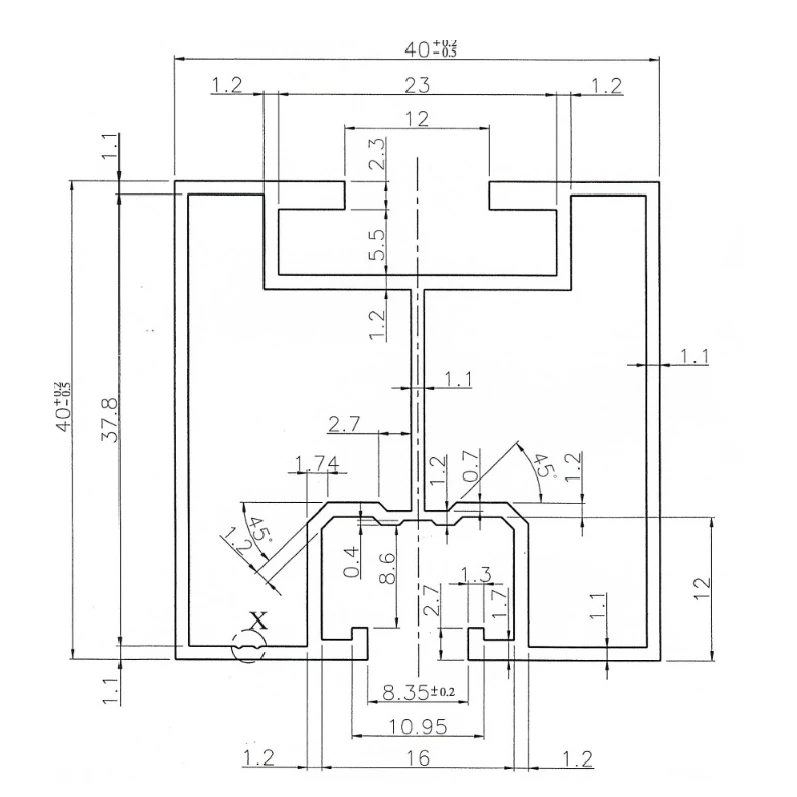

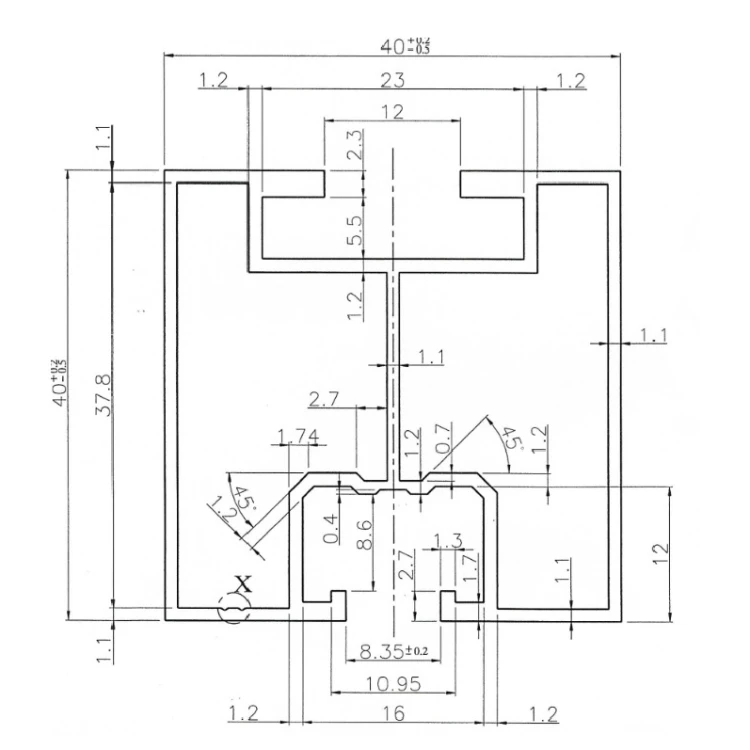

Querschnittszeichnung des Profils 40 × 40 mm: Breite 40 mm, Höhe 40 mm, Schlitz oberer Kanal 8,35 mm, Schlitz unterer Kanal 12 mm
Querschnitt vergrößern
ObenKanal für Modulklemmen (M8)UntenKanal für Hammerkopfschrauben M10 28/15

Schematische Zeichnung, Nennmaße in mm. Die Herstellerzeichnung mit Toleranzen finden Sie in den Downloads.

Auswahl der Befestigung

Vierkantmutter DIN 557 M8Oberer Kanal · Schlitz 8,35 mm, Breite 16 mmNutenstein M8 oder Vierkantmutter DIN 557 M8
Für Mittel- und Endklemmen der Module – Klemmen passend zur Rahmenhöhe wählen.
Schraube M10×25Unterer Kanal · Schlitz 12 mm, Breite 23 mmSchraube M10×25
Schraube M10×30
Schraubenlänge passend zur Befestigung wählen. Für Dachhaken, Adapter oder Montagedreiecke.
Flanschmutter M10MutterFlanschmutter M10
Für die Schraube im unteren Kanal.
VerlängerungProfilverbinder – separat erhältlich

Hinweis

Stützabstand und Tragfähigkeit legt die Statik fest – unter Berücksichtigung von Schnee- und Windlasten sowie der Dachkonstruktion.

Technische Daten

Querschnitt40 × 40 mm
Länge2350 mm
Wandstärke1,1 mm
Schlitz oberer Kanal8,35 mm
Breite oberer Kanal16 mm
Schlitz unterer Kanal12 mm
Breite unterer Kanal23 mm
LegierungAluminium 6060
Oberflächeschwarz eloxiert
Gewicht pro Meterca. 0,89 kg/m

Nennmaße laut Datenblatt des Herstellers; Gewicht ist ein Näherungswert.

MontagebeispielMontagebeispiel vergrößern

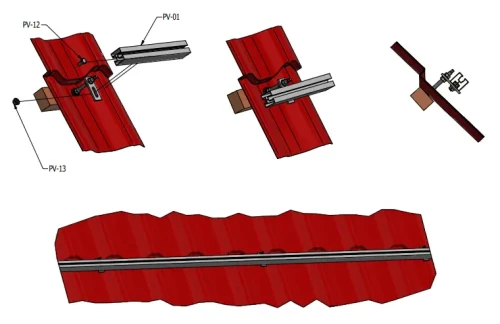

Herstellerdarstellung: Profil über den unteren Kanal mit den Befestigungen auf einem Trapezblechdach verschraubt.
