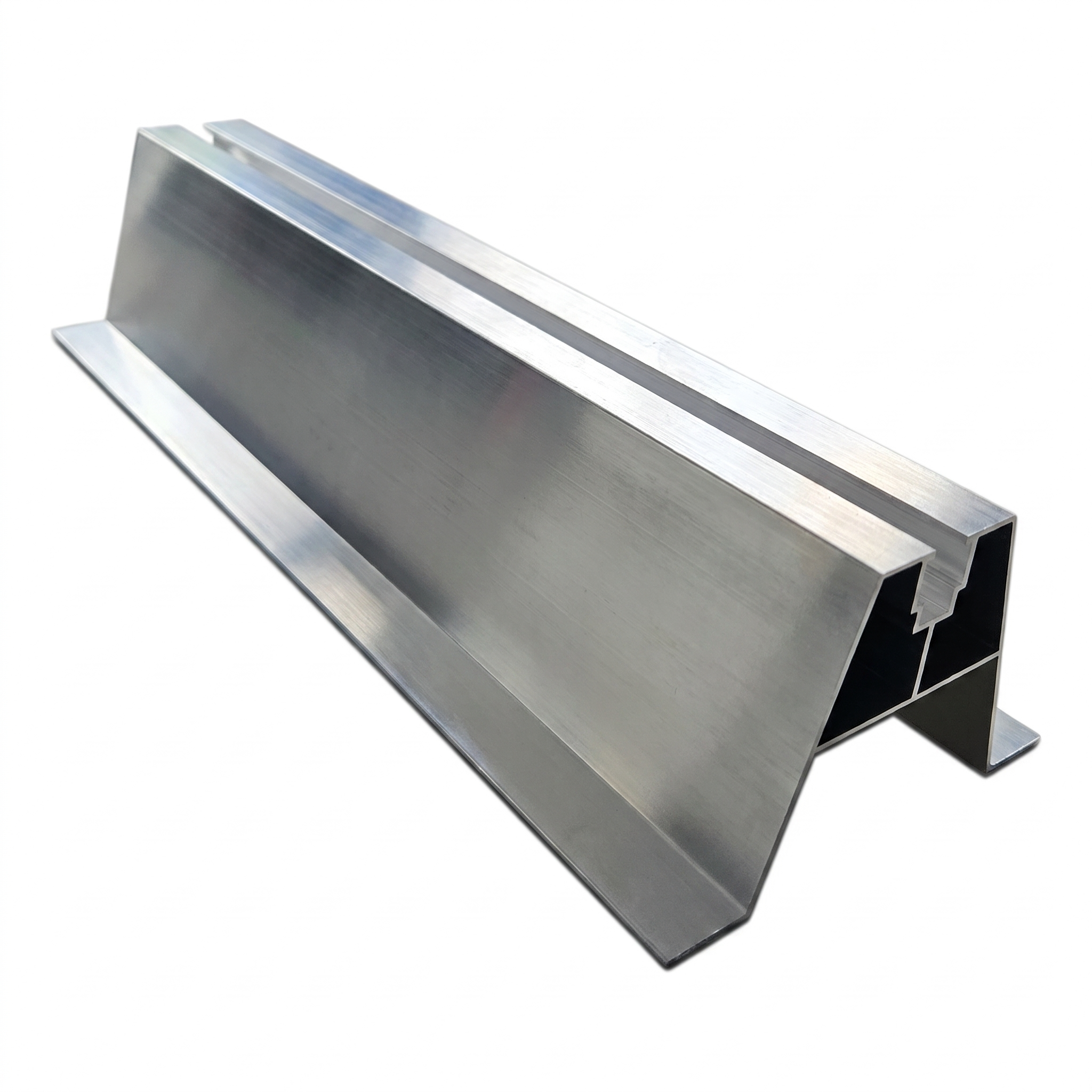

Aluminium-Trapezbrücke PV mit EPDM H70 L330 für Trapezblech
Aluminium-Trapezbrücke H70 L330 ist ein robustes Montageprofil für Photovoltaikanlagen auf Dächern mit Trapezblech. Dank der EPDM-Dichtung mit 2 mm Stärke gewährleistet sie eine dichte und stabile Auflage auf dem Untergrund und eliminiert das Risiko von Mikrovibrationen sowie Beschädigungen der Blechbeschichtung. Das fertige Element verkürzt die Montagezeit und sorgt für Wiederholgenauigkeit auf jedem Dach.
Das Profil ist aus Aluminium in der Ausführung Standard (Schutzanodisierung) gefertigt. Der trapezförmige Querschnitt mit zentraler Führungsnut ermöglicht eine sichere Befestigung mit Schraube oder Bohrschraube und garantiert eine hohe Tragfähigkeit bei einem Eigengewicht von nur 0,357 kg.
Anwendung
- Montage von PV-Montageschienen auf Trapezblech-Dächern
- Ausgleich des Trapezprofils – die Brücke verteilt den Druck gleichmäßig auf die Blechrippen
- Kompatibel mit Bohrschrauben oder Schrauben mit EPDM-Unterlegscheibe
Produktparameter
- Länge: 330 mm
- Höhe: 70 mm
- Profilmaterial: Aluminium
- Ausführung: Standard (Schutzanodisierung)
- Dichtung: EPDM 2 mm
- Gewicht: 0,357 kg
Abmessungen und technische Parameter
- Länge (L): 330 mm
- Höhe (H): 63 mm (Profilmaß: 70 mm laut Querschnittszeichnung)
- Breite des oberen Teils: 40 mm
- Breite der Fußstege: 26,63 mm (links und rechts)
- Innerer Stegabstand: 62,74 mm
- Winkel der Schrägwände: 14°
- Wandstärke: 1,2–1,5 mm
- Stärke der oberen Wand: 1,3 mm
- Führungsnut – Öffnungsbreite: 9 mm, Tiefe: 16 mm
- Nicht definierte Radien: R0,25
Der präzise gestaltete Trapezquerschnitt mit innerer Verstärkungsquerstrebe und zentraler Führungsnut gewährleistet die Steifigkeit des Profils und eine einfache Positionierung der Befestigungselemente.
