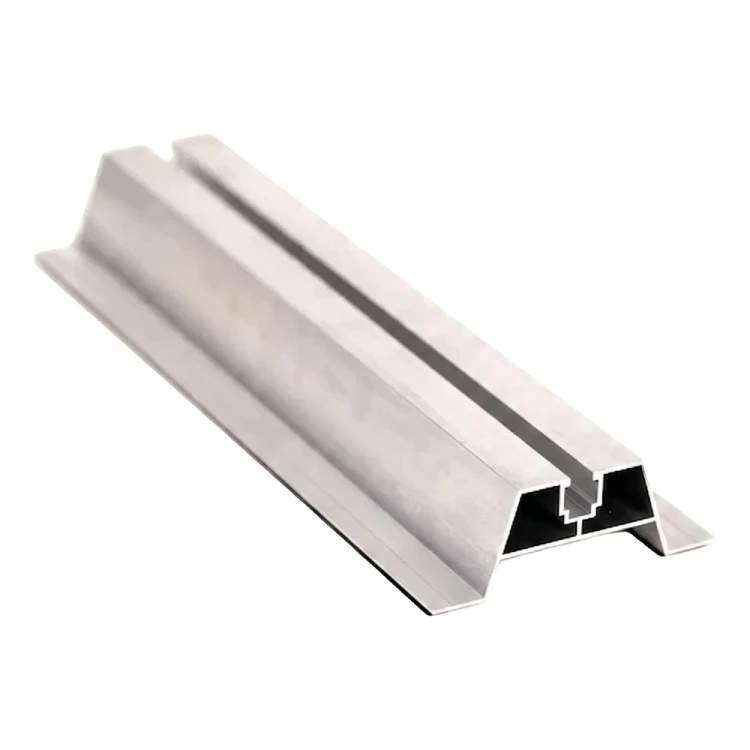

Aluminium-Trapezblechbrücke H-40 mit EPDM 400 mm für Trapezblechdächer
product unavailable
Zur Wunschliste hinzufügen
5
Beschreibung

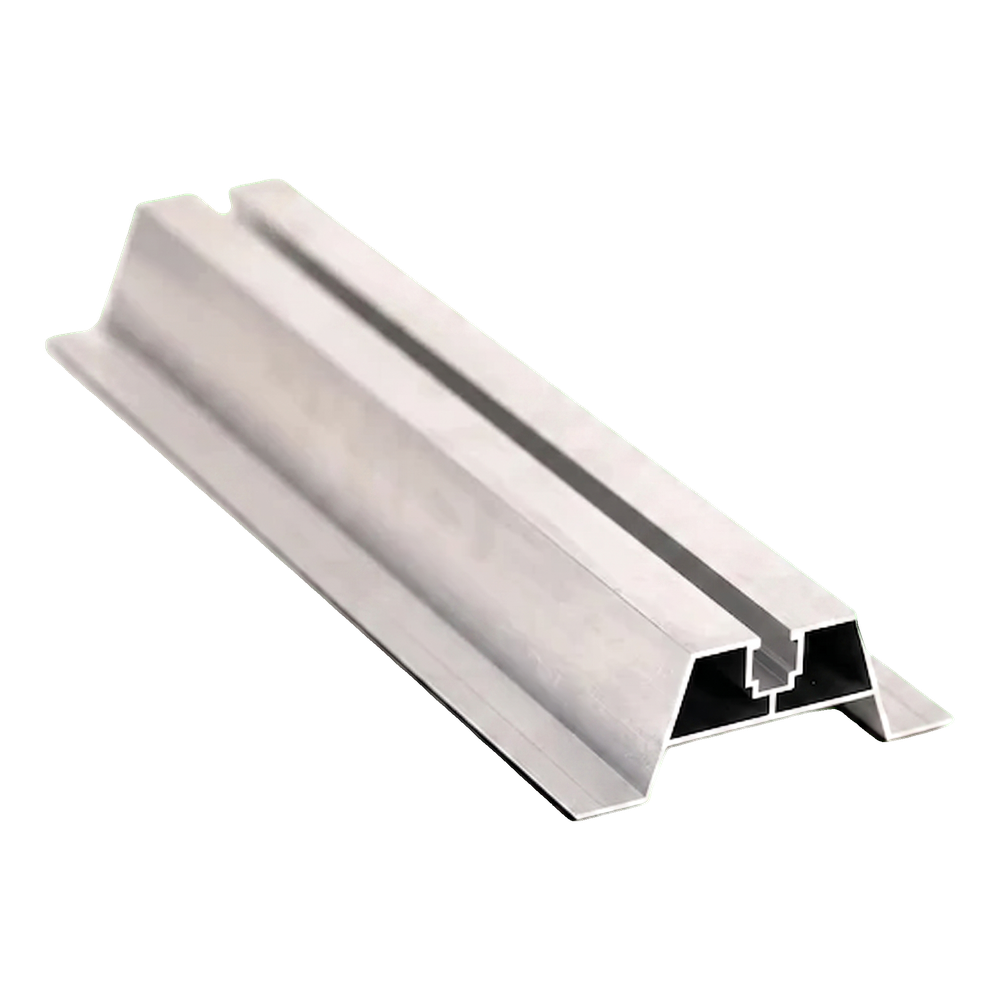

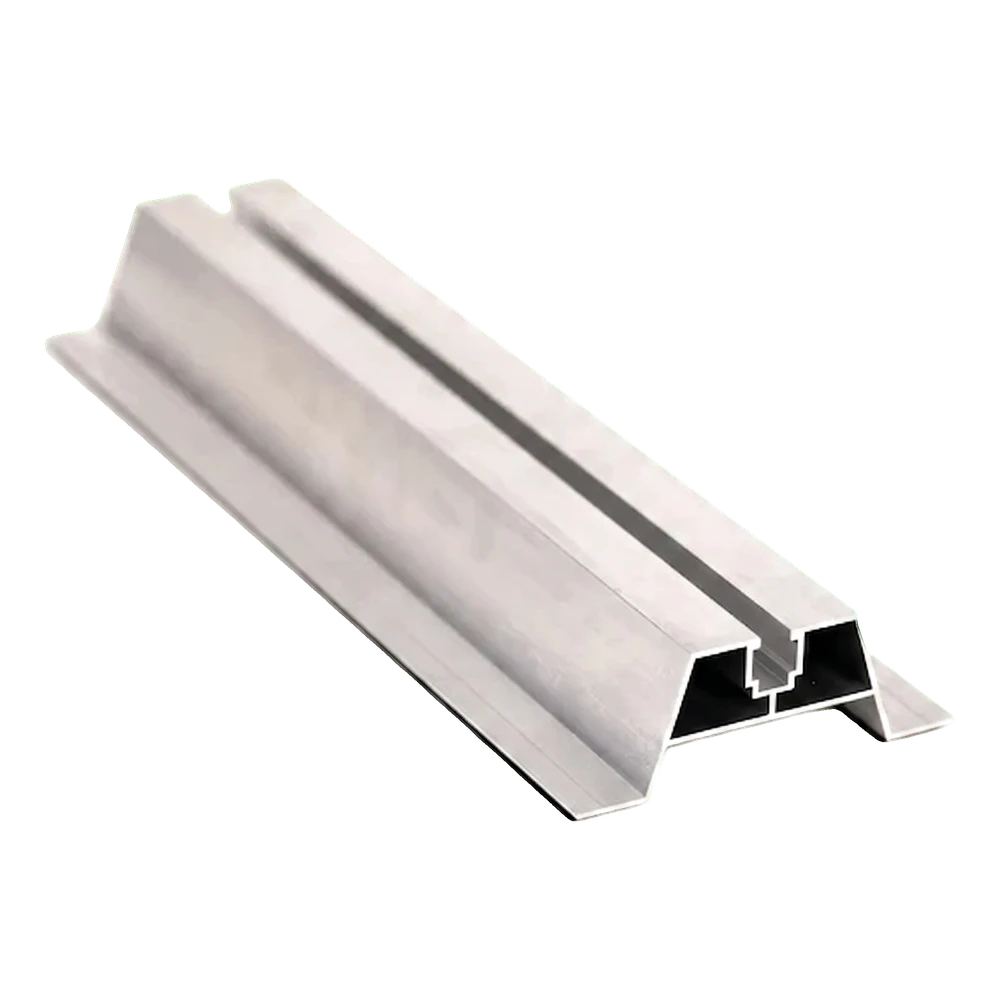

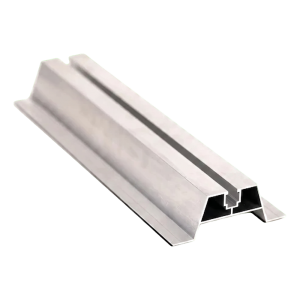

Aluminium-Trapezblechbrücke H-40 mit EPDM 400 mm für Trapezblechdächer
Die Trapezblechbrücke H-40 mit EPDM-Dichtung ist ein Aluminium-Montageprofil, das zur direkten Befestigung von Photovoltaikmodulen auf Dächern mit Trapezblech bestimmt ist. Die passende Profilhöhe sorgt für eine freie Luftzirkulation unter den Modulen und ermöglicht eine natürliche Kühlung der Paneele sowie deren Abstand von der aufgeheizten Dachoberfläche. Dadurch arbeitet die Anlage bei einer niedrigeren Temperatur, was sich in einer höheren Effizienz der PV-Module niederschlägt. Die Brücke besteht aus der Aluminiumlegierung Aluminium 6060, die sich durch hohe Korrosions- und Witterungsbeständigkeit, gute mechanische Festigkeit sowie die Möglichkeit zur Eloxierung auszeichnet. Der obere Montagekanal ermöglicht die Befestigung von Mittel- und Endklemmen mittels Innensechskantschrauben und Vierkantmuttern — ohne die Notwendigkeit spezieller Werkzeuge oder Zubehörteile. Die Löcher für die Dachbefestigungsschrauben werden direkt bei der Montage angebracht, wodurch der Abstand an das jeweilige Blechprofil angepasst werden kann.
Wichtige Vorteile für den Installateur
- Das Profil sorgt für Abstand zur Dacheindeckung, ermöglicht die Belüftung unter den Modulen und verbessert deren Leistung
- Aluminium 6060 ist korrosions- und witterungsbeständig — die Brücke behält über die gesamte Nutzungsdauer ihre volle Festigkeit ohne zusätzliche Wartung
- Die vor Ort angebrachten Montagelöcher ermöglichen die Anpassung des Abstands an das jeweilige Trapezblech
- Die integrierte EPDM-Dichtung schützt die Dacheindeckung an der Befestigungsstelle und gewährleistet die Dichtheit der Verbindung
- Kompatibel mit Mittel- und Endklemmen — flexible Auswahl des Zubehörs für jedes Projekt

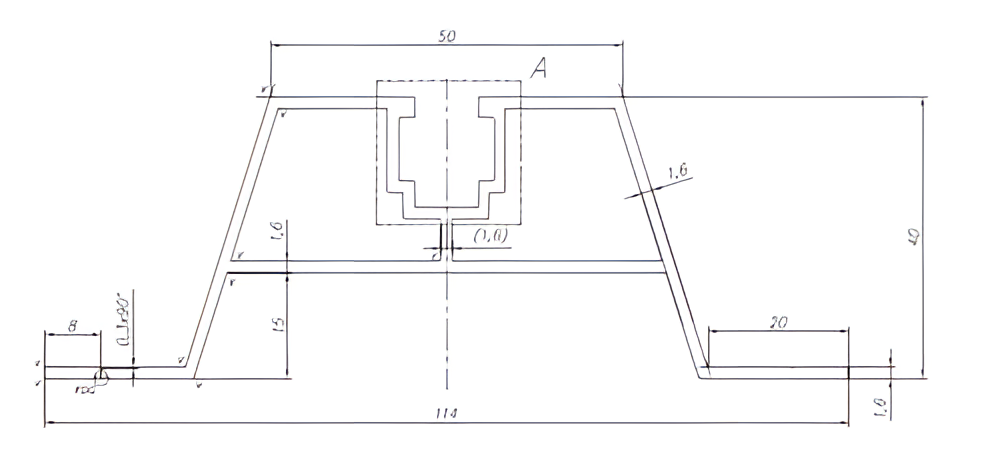

Der Profilquerschnitt wurde so konzipiert, dass er stabil auf den Rippen des Trapezblechs aufliegt. Die Wandproportionen sorgen für eine ausreichende Konstruktionssteifigkeit bei gleichzeitig geringem Gewicht des gesamten Bauteils. Der breite obere Montagekanal nimmt die in PV-Befestigungssystemen üblichen Standardschrauben mit Vierkantmuttern auf, wodurch der Kauf von speziellem Zubehör entfällt. Die Aluminiumlegierung 6060 eignet sich zur Eloxierung, was die Haltbarkeit zusätzlich erhöht und eine ästhetische Oberflächenveredelung des Profils ermöglicht.

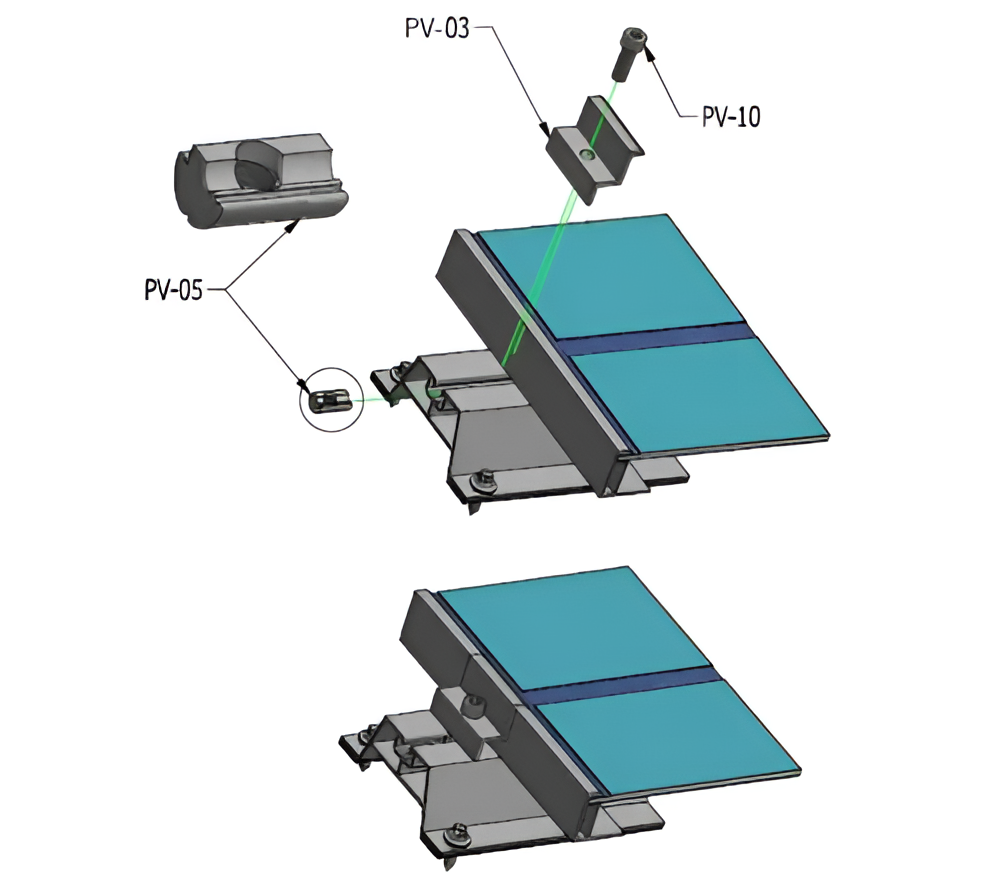

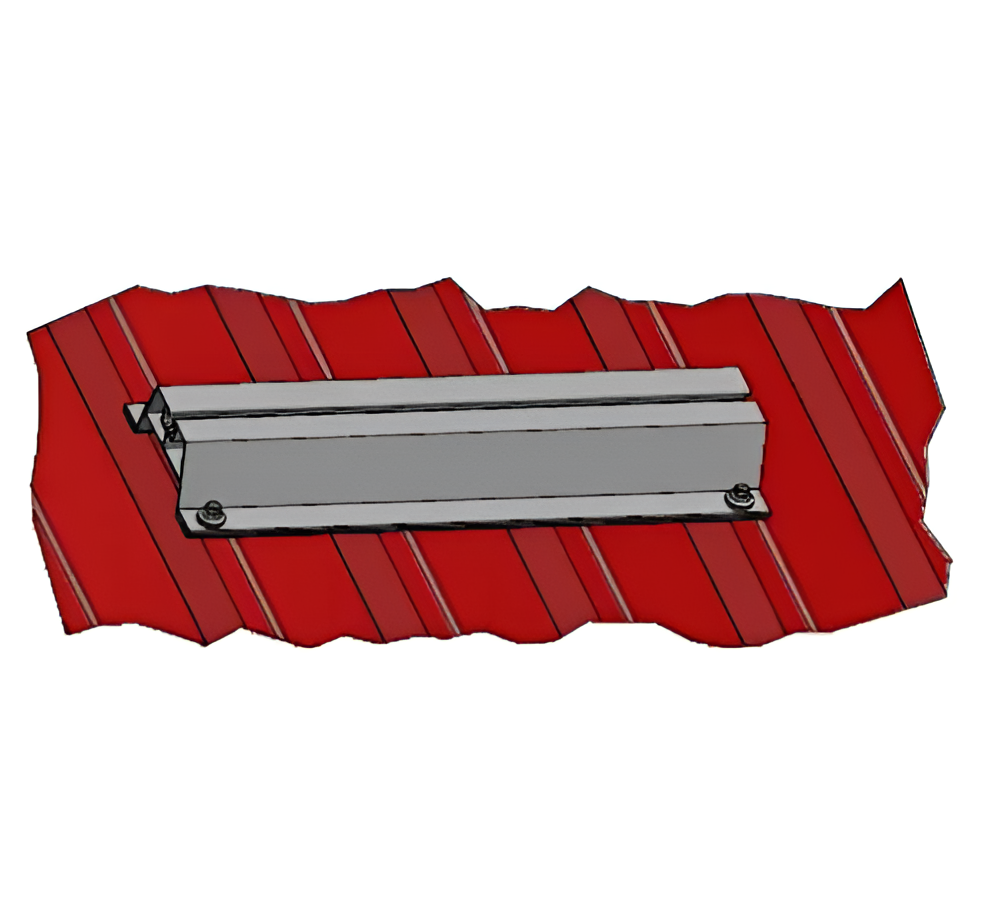

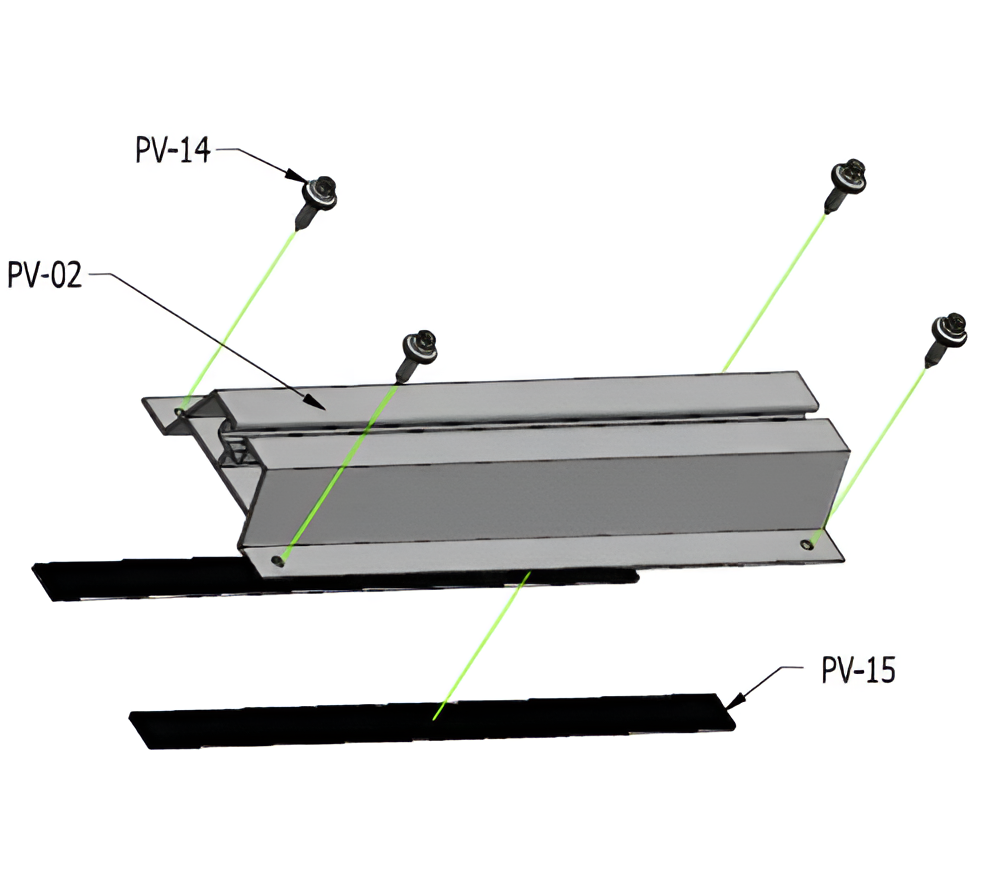

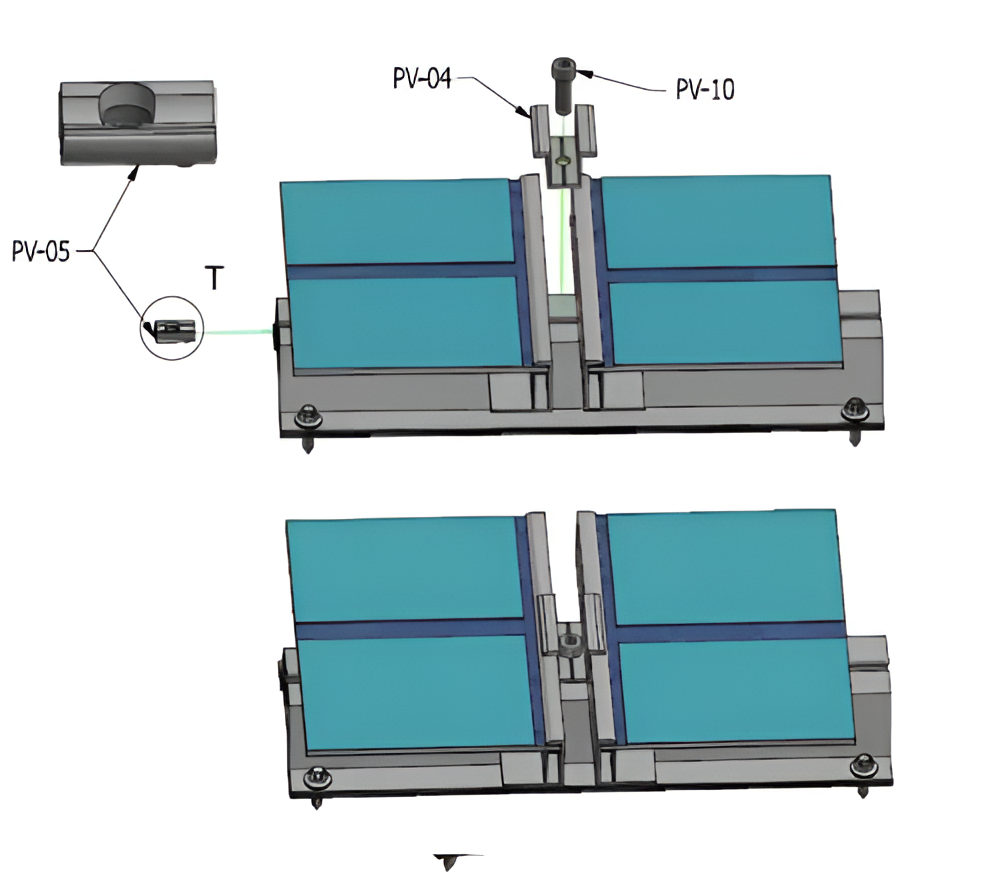

Die Dachmontage erfolgt durch direktes Anschrauben der Brücke an die Rippe des Trapezblechs mittels selbstbohrender Schrauben. Die zwischen Profil und Blech angebrachte EPDM-Dichtung schützt die Befestigungsstelle vor eindringendem Wasser. Nach der Befestigung der Brücken auf dem Dach werden auf den oberen Montagekanal Mittel- oder Endklemmen aufgesetzt, die die Photovoltaikmodule halten.
