ASSA ABLOY Torschließer für Gartentore mit Gleitschiene CAM-MOTION – rechts, silber
Der ASSA ABLOY Torschließer mit Gleitschiene in der Technologie CAM-MOTION ist eine professionelle Lösung für ein kontrolliertes, sanftes Schließen von Gartentoren. Die Ausführung rechts (DIN R) in der Farbe silber wird vertikal am Zaunpfosten montiert, während die Gleitschiene horizontal am Torflügel verläuft — dadurch ragt der Mechanismus nicht über die Konstruktion hinaus und bleibt optisch dezent und ansprechend.
Die Technologie CAM-MOTION gewährleistet geringen Öffnungswiderstand bei gleichzeitig zuverlässiger Schließkraft. Das ist besonders wichtig bei Einfahrts-, Wohnsiedlungs- und Gartentoren, wo Benutzerkomfort und ganzjährige Zuverlässigkeit — unabhängig von den Witterungsbedingungen — entscheidend sind.
Montageversionen DIN L / DIN R

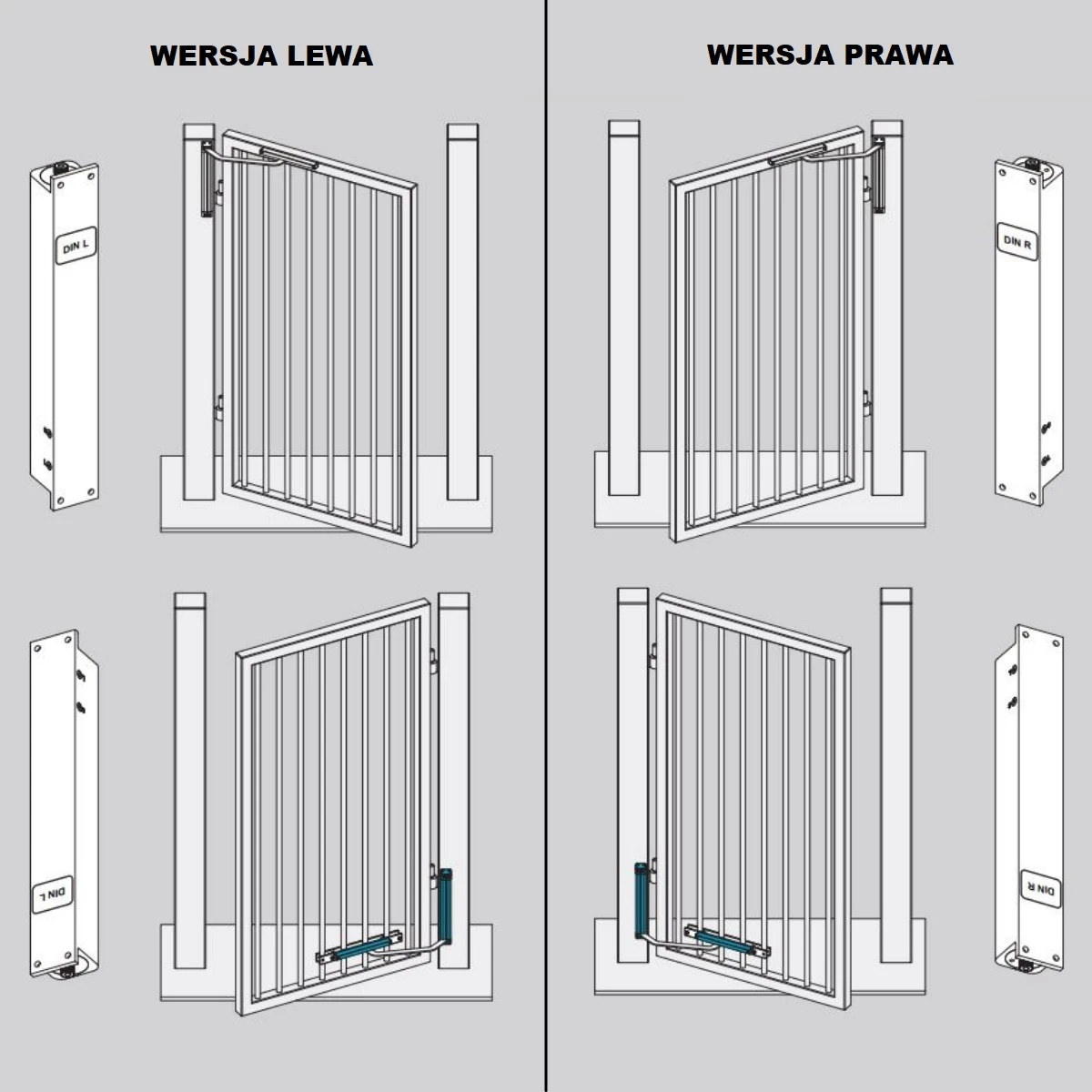

Der Torschließer ist in einer linken (DIN L) und einer rechten (DIN R) Ausführung erhältlich. Bei diesem Produkt handelt es sich um die rechte Ausführung (DIN R). Die Wahl der Version hängt von der Seite der Torangeln ab — das Gehäuse des Torschließers wird stets auf der Seite der Angeln am Pfosten montiert, die Gleitschiene am Torflügel. Die folgenden Schemata zeigen, wie die richtige Montageversion identifiziert wird.
Montagemaße

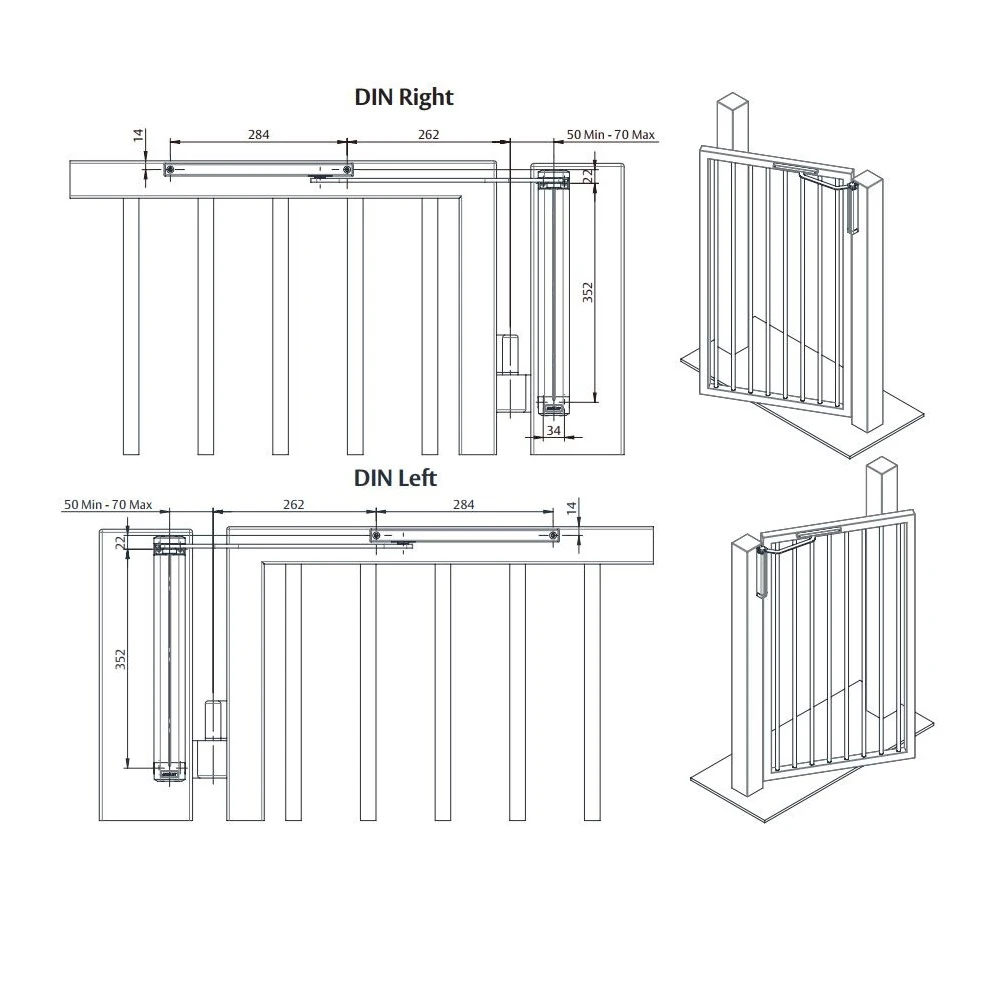

Die folgende technische Zeichnung zeigt die wichtigsten Montagemaße für beide Versionen (DIN Right und DIN Left). Die präzise Anordnung der Bohrungen ermöglicht eine schnelle und wiederholbare Montage ohne zusätzliche Messungen vor Ort.
- Lochabstand der Gleitschienen-Montagebohrungen: 284 mm
- Abstand von der Angelachse zur ersten Schienenbohrung: 262 mm
- Abstand von der Oberkante des Rahmens zur Schienenachse: 14 mm
- Abstand von der Angelachse zur Gehäuseachse: 50–70 mm (verstellbar)
- Vertikaler Lochabstand der Gehäuse-Montagebohrungen: 352 mm
- Abstand von der Oberkante des Gehäuses zur oberen Bohrung: 22 mm
- Breite des Gehäuses (horizontaler Lochabstand): 34 mm
Technische Spezifikation
- Hersteller: ASSA ABLOY
- Technologie: CAM-MOTION
- Schienentyp: Gleitschiene
- Montageversion: rechts (DIN R)
- Farbe: silber
- Nettogewicht: 2,7 kg
- EAN: 8022342689172
- Verkaufseinheit: Stk.
Der ASSA ABLOY CAM-MOTION Torschließer ist eine zuverlässige Ergänzung für Zaunsysteme — er sorgt für ein automatisches und leises Schließen des Tores und erhöht so die Sicherheit und den Nutzungskomfort des Grundstücks.
