Zwischenschelle für Zaunpaneele 100x100 mm anthrazit

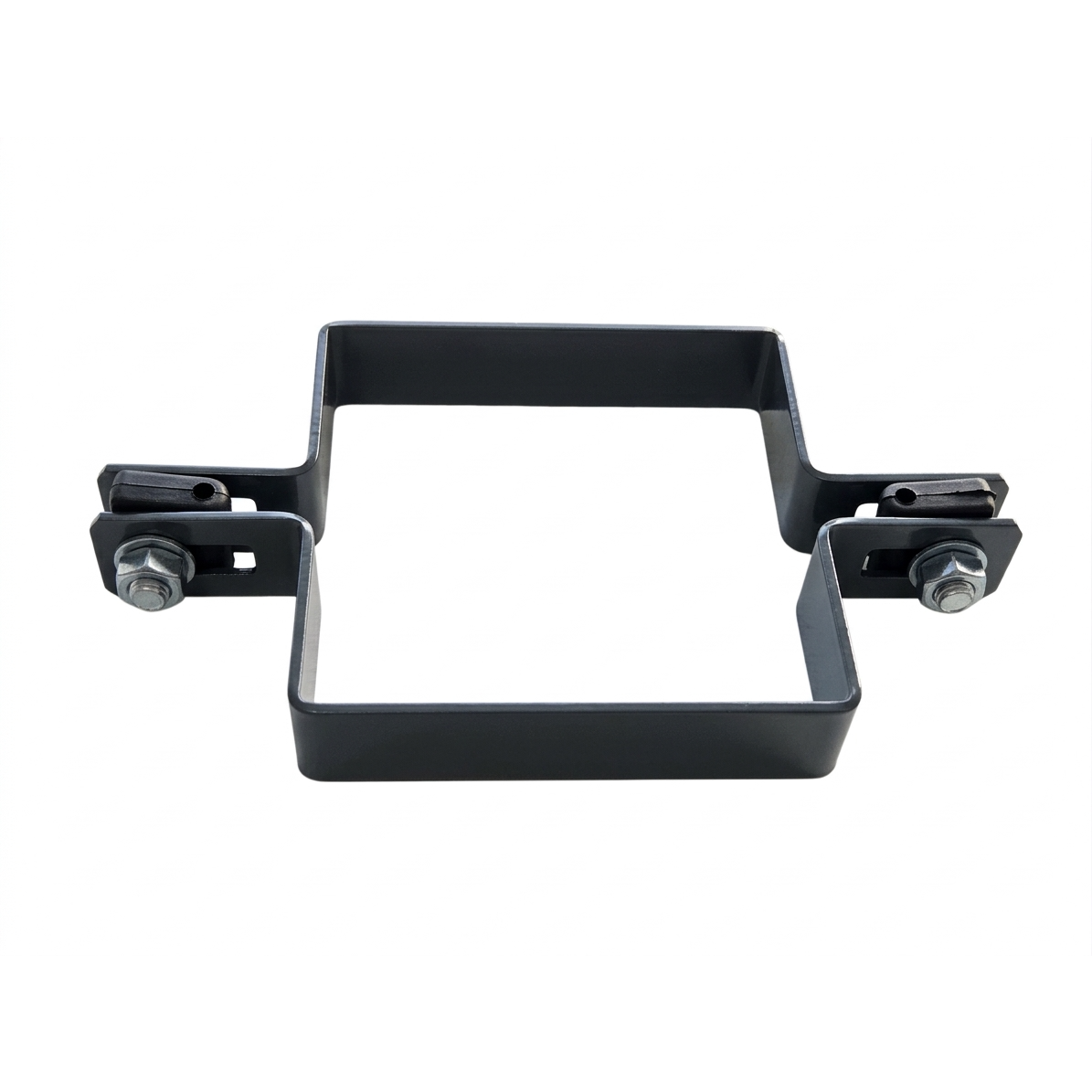

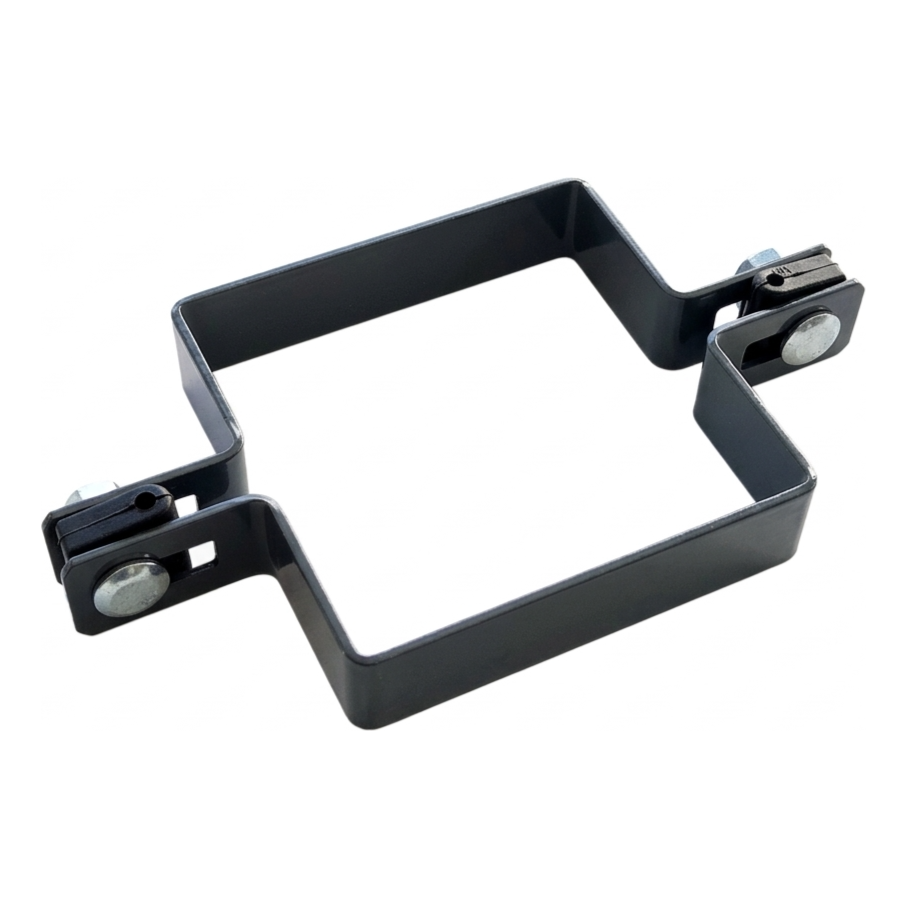

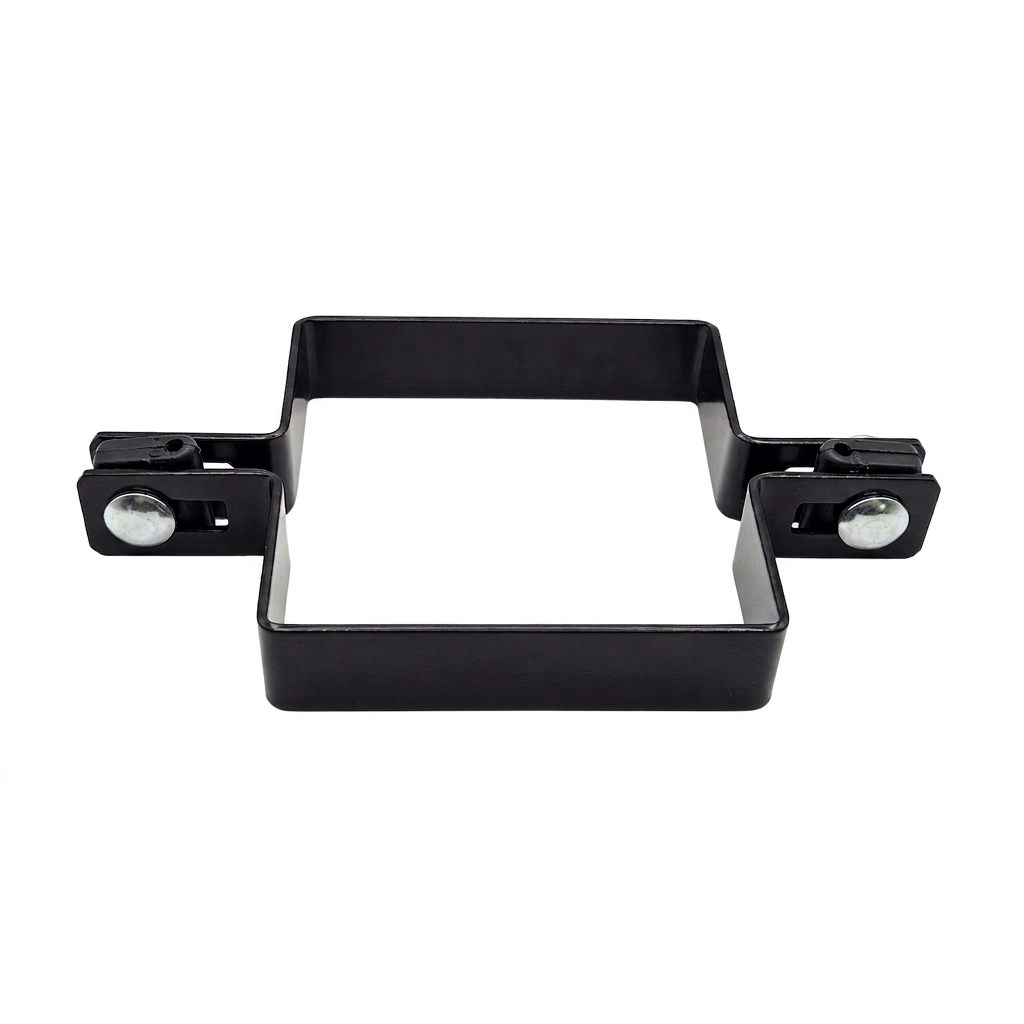

Schellenband aus 2 mm starkem Blech um den Pfosten 100 × 100 mm, zwei gegenüberliegende Laschen mit Schrauben 2 × M8 × 25 und Abstandhaltern für Draht Ø 4 mm

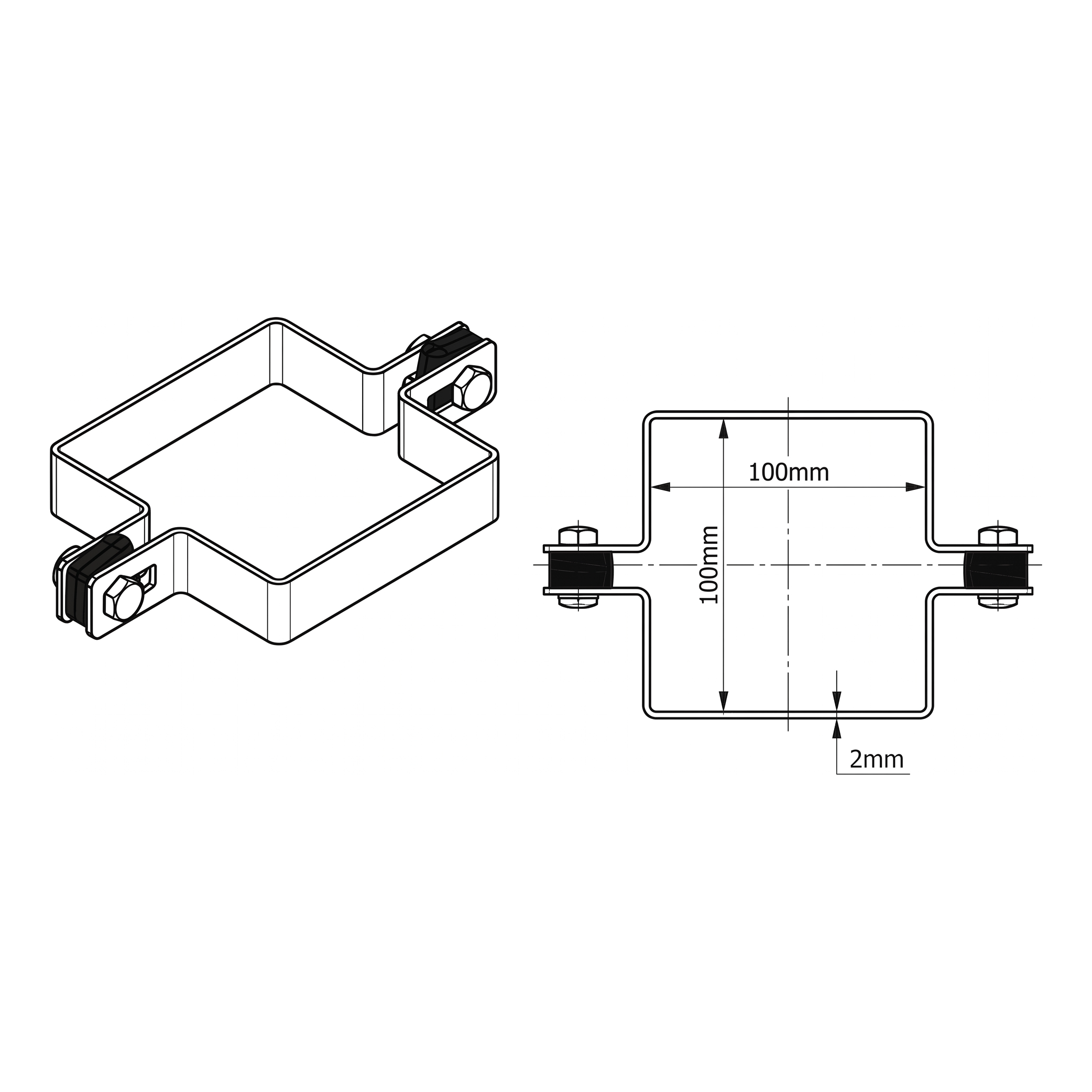

Maßzeichnung in voller Größe öffnen

Über das Produkt

Die Zaunschelle für Zwischenpfosten dient zur Befestigung von zwei Gittermatten an einem Pfosten in einem geraden Zaunabschnitt. Das Schellenband aus Blech umschließt den Pfosten, und zwei Laschen an gegenüberliegenden Pfostenseiten halten die Drähte der benachbarten Gittermatten.

Das Innenmaß a × a beträgt 100 × 100 mm, sodass die Zaunschelle auf einen Pfosten mit diesem Querschnitt passt. Die Blechdicke s beträgt 2 mm. Im Lieferumfang sind Schrauben 2 × M8 × 25 mit Muttern sowie Kunststoff-Abstandhalter für Draht Ø 4 mm enthalten.

Die Beschichtung (verzinkt + pulverbeschichtet, Anthrazit RAL 7016) schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung.

Abmessungen

Werkstoff und Beschichtung

Verkaufseinheit

Auswahl und Montage

• ✓Prüfen Sie den Pfostenquerschnitt – die Zaunschelle passt auf Pfosten mit 100 × 100 mm.
• ✓Legen Sie die Zaunschelle so um den Pfosten, dass die Laschen auf beiden Seiten des Pfostens in einer Flucht mit den Gittermatten liegen.
• ✓Legen Sie den Draht der Gittermatte in den Kunststoff-Abstandhalter ein und ziehen Sie die Schraube M8 in der Lasche fest.
