Bodenplatte für Zaunpfosten 60x40 schwarz RAL 9005 verzinkt

Profil 56 × 34 mm auf einer Platte 110 × 110 × 4 mm mit 4 Bohrungen Ø 11 mm – zum Verschrauben des Pfostens 60 × 40 mm mit dem Untergrund

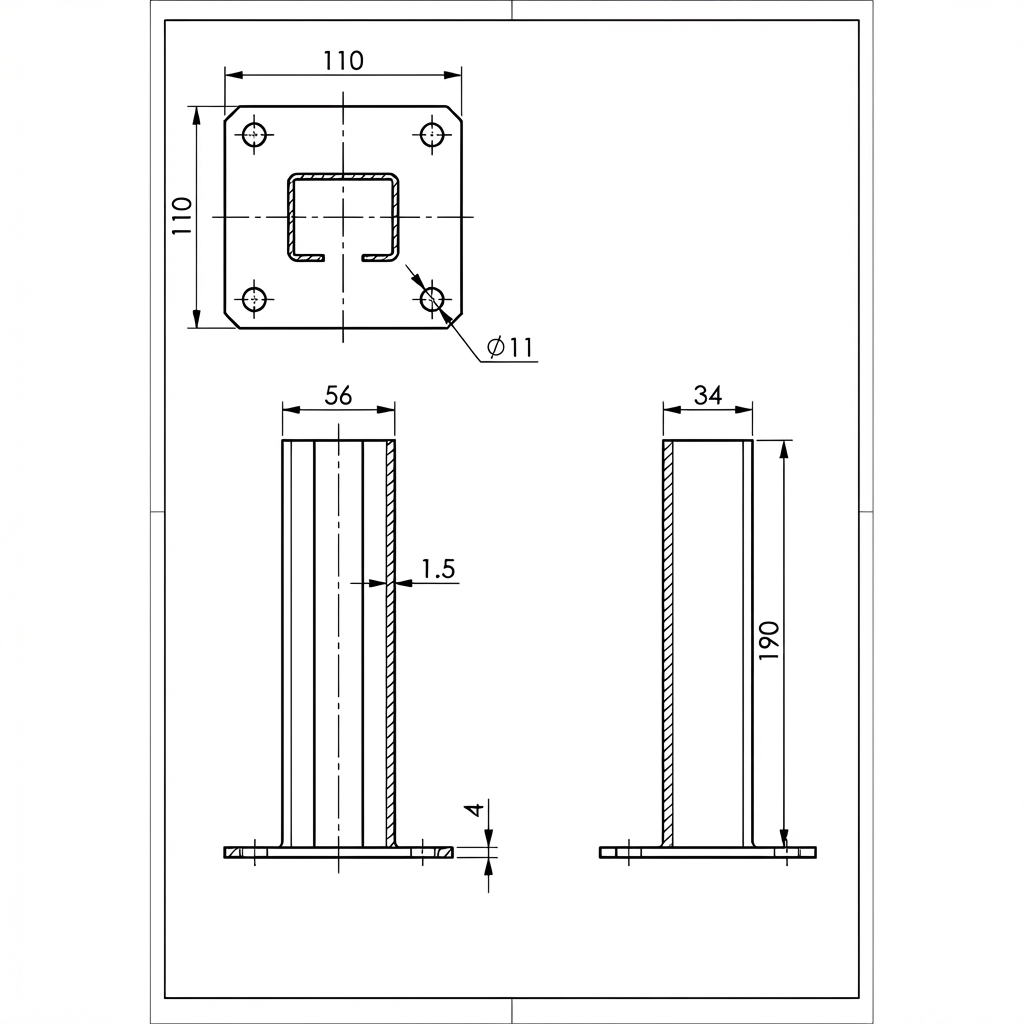

Maßzeichnung in voller Größe öffnen

Über das Produkt

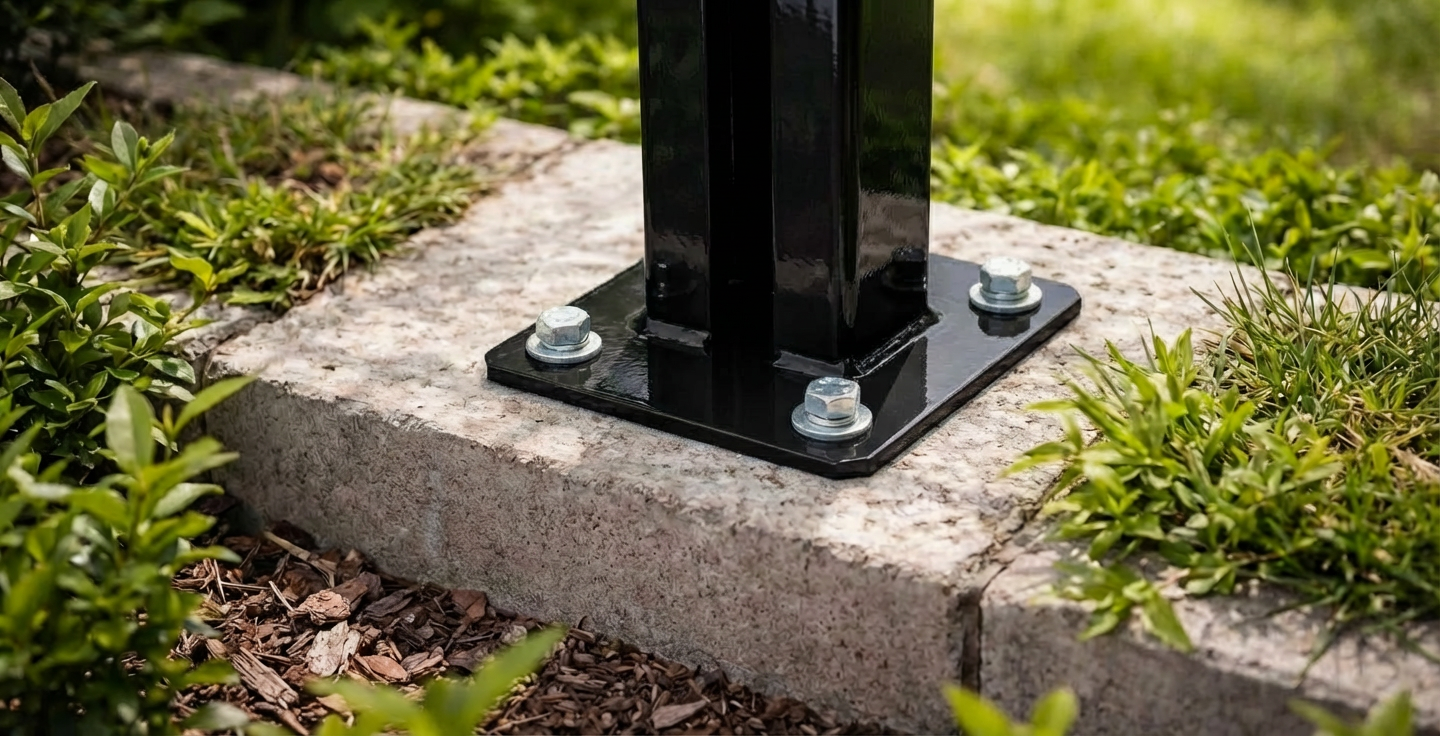

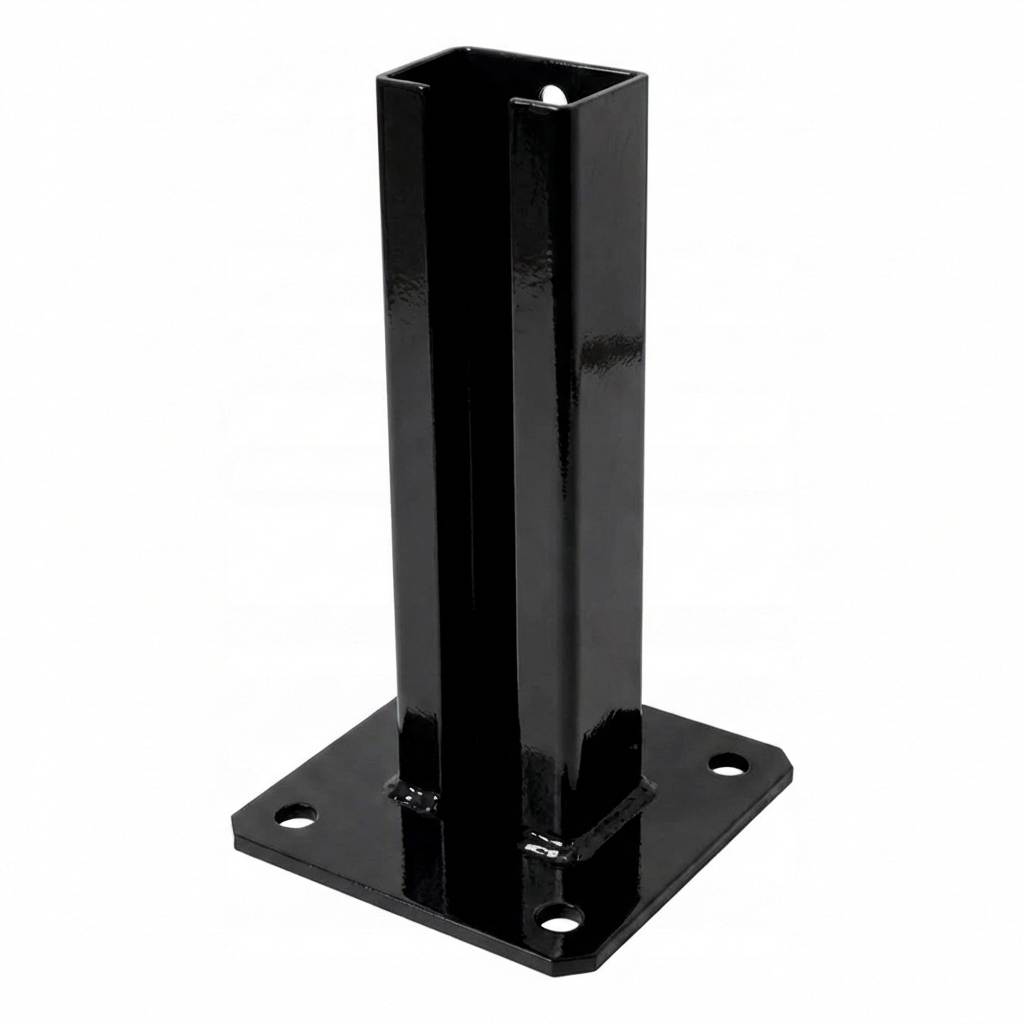

Die Bodenplatte dient zum Verschrauben des Zaunpfostens 60 × 40 mm mit einem Betonuntergrund, einer Fundamentmauer oder einem Sockel. Sie besteht aus einer Platte mit Montagebohrungen und einem daran angeschweißten offenen Profil, auf das der Pfosten aufgeschoben wird.

Die Platte hat die Maße p × p × t von 110 × 110 × 4 mm und 4 Bohrungen Ø 11 mm. Das Profil hat einen Außenquerschnitt a × b von 56 × 34 mm, eine Wandstärke s von 1,5 mm und eine Höhe H von 190 mm über der Platte. Die Maße stammen aus der Herstellerzeichnung.

Die Beschichtung (verzinkt + pulverbeschichtet, Schwarz RAL 9005) schützt den Stahl unter üblichen Bedingungen vor Korrosion. Wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung. Anker und Befestigungsart werden durch die Zaunplanung festgelegt.

Abmessungen

Werkstoff und Beschichtung

Verkaufseinheit

Auswahl und Montage

• ✓Prüfen Sie den Pfostenquerschnitt – die Bodenplatte ist für Pfosten 60 × 40 mm vorgesehen.
• ✓Verschrauben Sie die Platte durch die 4 Bohrungen Ø 11 mm mit dem Untergrund; wählen Sie Anker oder Schrauben passend zur Art des Untergrunds.
• ✓Schieben Sie den Pfosten auf das Profil, prüfen Sie die lotrechte Ausrichtung und verbinden Sie den Pfosten entsprechend dem Zaunsystem mit dem Profil.
