Kugel-Rollscharnier ø 24 mit Schild 150×40 mm für Tore und Pforten
product unavailable
Zur Wunschliste hinzufügen
0
Beschreibung
Kugel-Rollscharnier ø 24 mit Schild 150×40 mm für Tore und Pforten
Kugel-Rollscharnier ø 24 mit Schild ist ein strapazierfähiges Beschlagelement für die Montage von Toren, Pforten und schweren Zaunflügeln. Die Konstruktion basiert auf einer gedrehten Kugel mit 24 mm Durchmesser und gewährleistet einen reibungslosen Scharnierbetrieb auch bei hohen Belastungen, während das massive Schild mit zwei Befestigungslöchern eine stabile und dauerhafte Befestigung am Pfosten oder Rahmen garantiert.

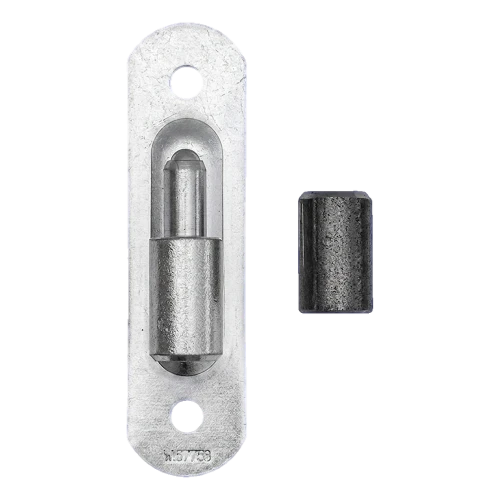

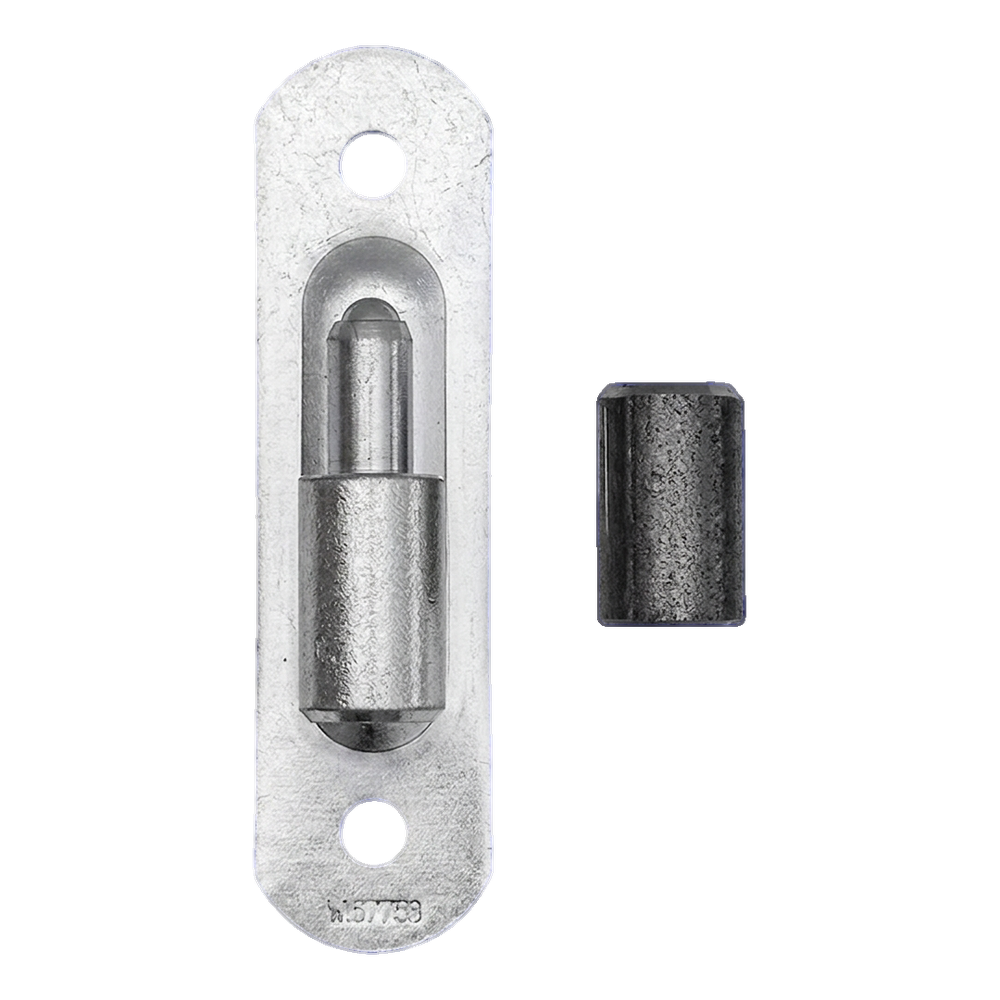

Das Set umfasst ein Stahlschild mit Kugelzapfen sowie eine Hülse (Pfanne), die das Gegenstück des Scharniers bildet. Durch die präzise Drehbearbeitung der Elemente arbeitet das Scharnier leise und gleichmäßig, was besonders bei häufig geöffneten Einfahrtstore und Gartenpforten von Bedeutung ist.

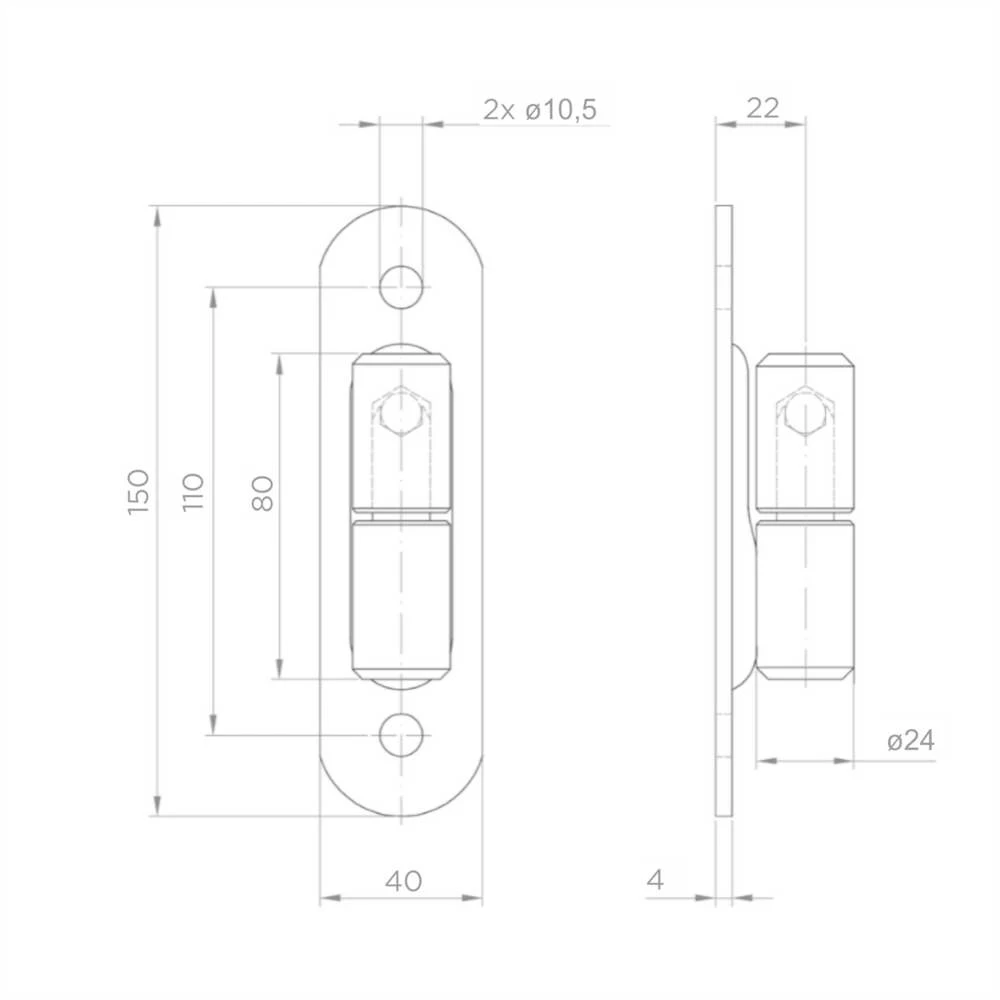

Abmessungen und technische Parameter
- Schildhöhe: 150 mm
- Schildbreite: 40 mm
- Schilddicke: 4 mm
- Kugeldurchmesser (Zapfen): ø 24 mm
- Höhe des gedrehten Teils: 80 mm
- Lochabstand: 110 mm
- Durchmesser der Befestigungslöcher: 2× ø 10,5 mm
- Abstand der Scharnierachse zur Schildebene: 22 mm
- Gewicht: 0,44 kg
- EAN: 99915727
Anwendung und Montage
Das Scharnier ist zum Anschrauben bestimmt — zwei Befestigungslöcher mit 10,5 mm Durchmesser ermöglichen die Befestigung mit M10-Schrauben. Es bewährt sich als Aufhängeelement für Einfahrtstor-Flügel, Gartenpforten sowie andere schwere Zaunbaukonstruktionen. Die solide Stahlkonstruktion und gedrehte Kugel gewährleisten langanhaltenden, störungsfreien Betrieb auch unter schwierigen Witterungsbedingungen.
Technische Daten
| Durchmesser | 24 |
| Montageart | Zum Anschweißen |
| Material | Stahl |
