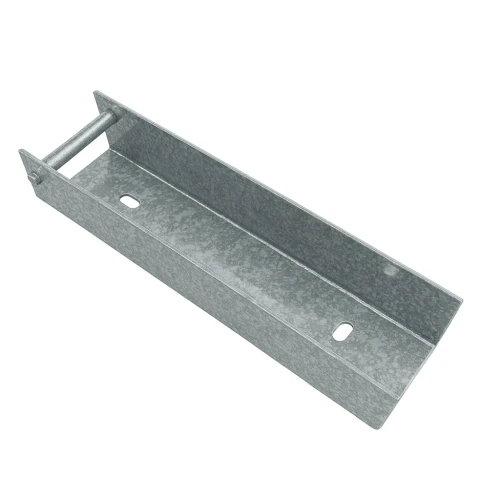

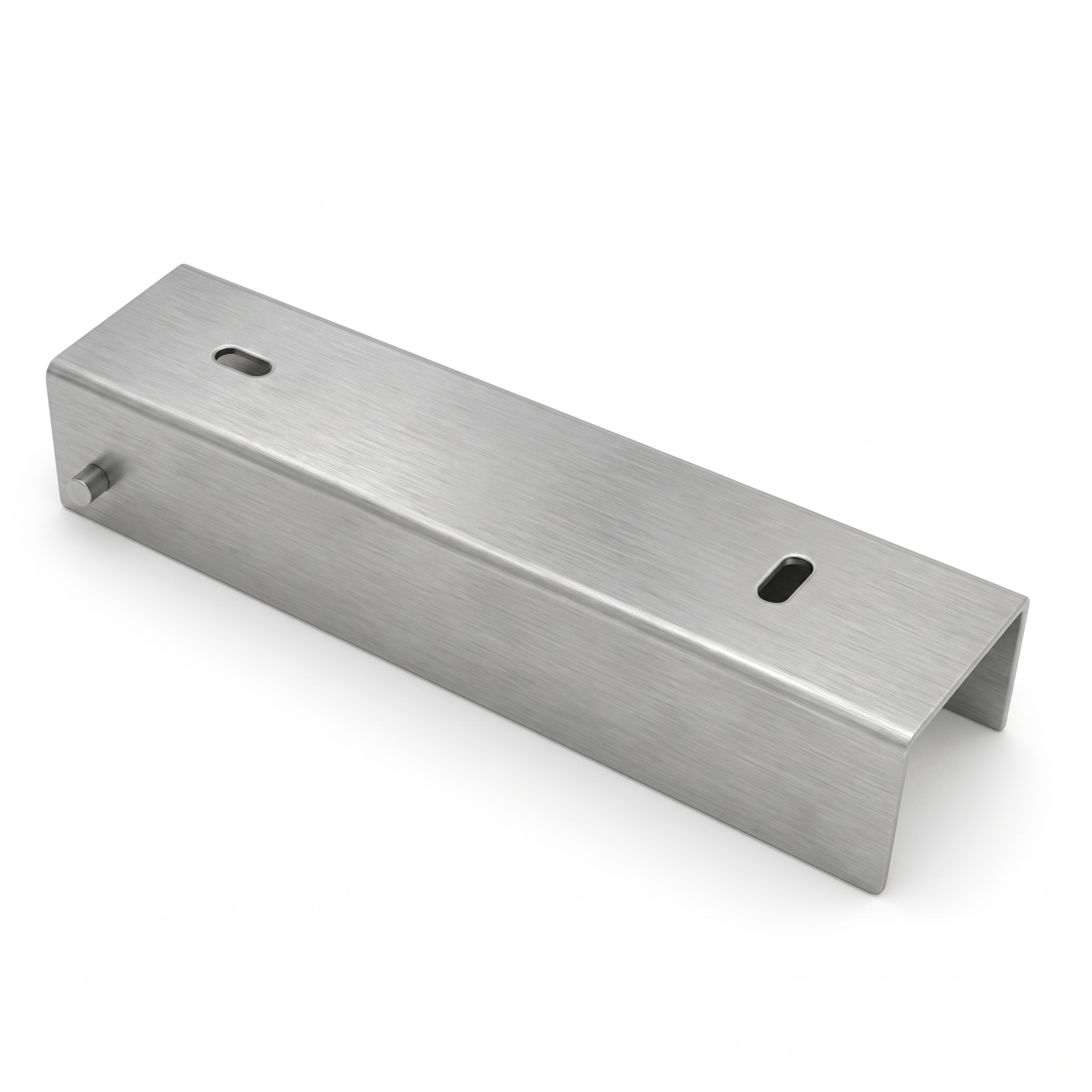

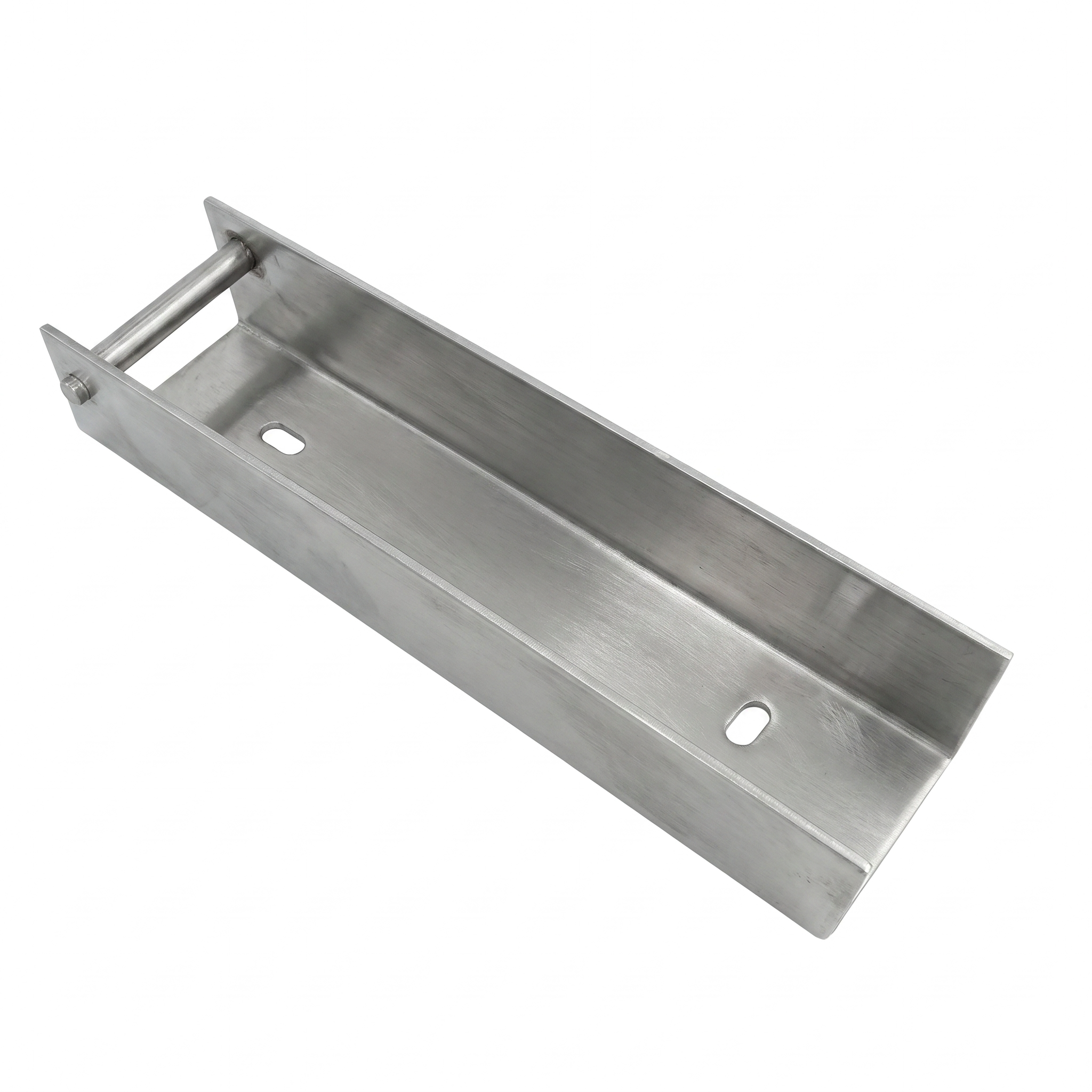

  • C-Profil Verbinder Halterung für Sockelmauer 200x50 verzinkt GPV-700-34 (1)
  • C-Profil Verbinder Halterung für Sockelmauer 200x50 verzinkt GPV-700-34 (2)
  • C-Profil Verbinder Halterung für Sockelmauer 200x50 verzinkt GPV-700-34 (3)
Synerga

Sockelplattenhalter 200×50 mm verzinkt

Zum Produkt-Feedback

Sockelplattenhalter-Verbinder für Zaunsockelplatten 200×50 mm, galvanisch verzinkt. C-Profil, Innenbreite 52 mm, Materialstärke 1,5 mm. Montagelöcher als Langlöcher 6×12 mm, Sicherungsstab Ø6 mm. Korrosionsschutzbeschichtung.

Zur vollständigen Beschreibung
mit MwSt. ohne MwSt.
Preis 1,08 €
inkl. 19% MwSt.

Versandkosten sind nicht im Preis enthalten.

stk.
Verfügbarkeit:
Auf Lager (große Menge)
Lieferzeit: 24 Stunden

Produkteigenschaften

[PIM] ceownik-do-podmurowki #165

  • Farbe Verzinkt
  • Abmessung U-Profil [mm] 200x50

Beschreibung

Sockelplattenhalter · 200 × 50 mm

Sockelplattenhalter mit einer Länge von 200 mm und einer Innenbreite von 52 mm – verbindet die Sockelplatte 200 × 50 mm mit dem Pfosten

200 × 50 mmSockelplatte
52 mmInnenbreite
2Montagebohrungen
verzinktBeschichtung

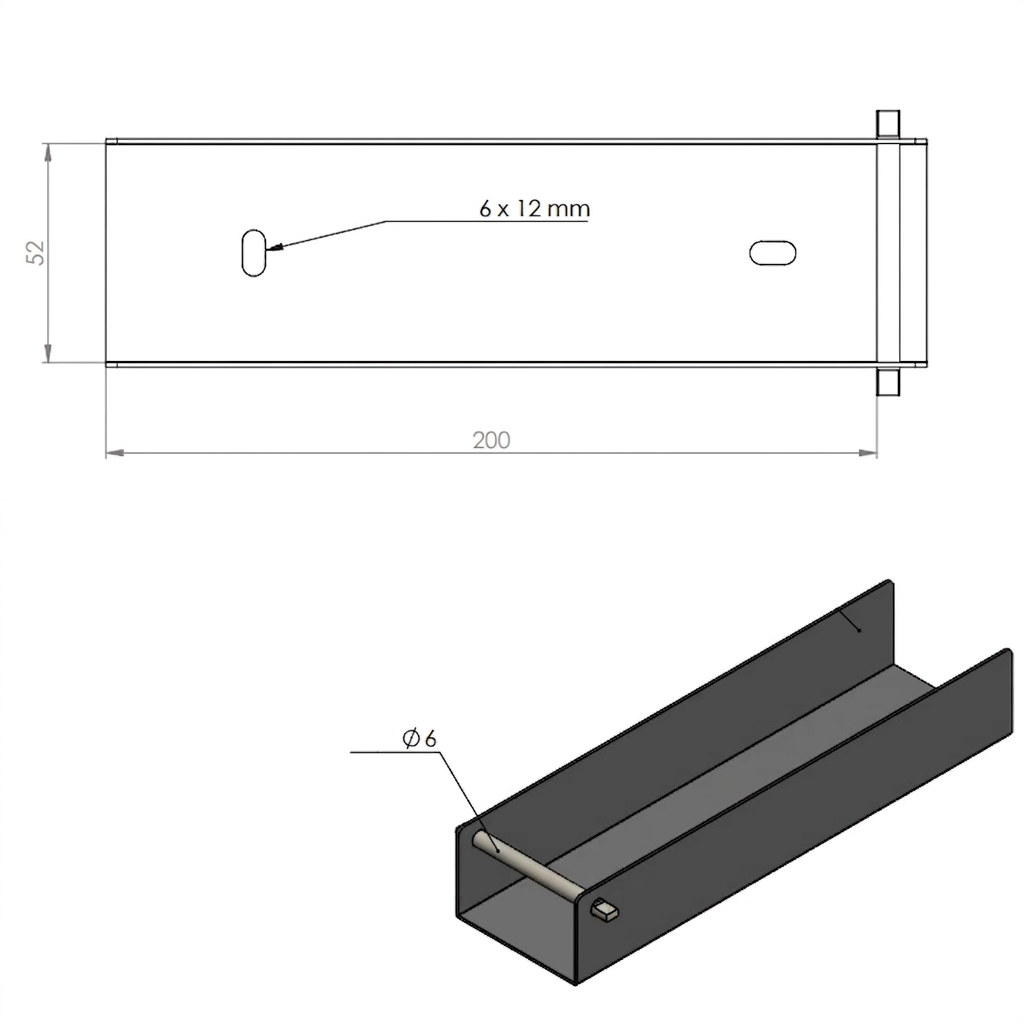

Maßzeichnung des Sockelplattenhalters: Länge L = 200 mm, Innenbreite w = 52 mm
Maßzeichnung in voller Größe öffnen
Schematische Darstellung: Ansicht des Stegs und Querschnitt des Sockelplattenhalters. Schenkeltiefe und Lochpositionen sind schematisch dargestellt.

Auf einen Blick

AnwendungVerbindung einer Betonsockelplatte mit dem Pfosten eines Gittermattenzauns
AuswahlFür Sockelplatten 200 × 50 mm; Innenbreite 52 mm
BedingungenDie Zinkbeschichtung schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz, Chemikalien oder dauerhafter Feuchtigkeit eine den Umgebungsbedingungen entsprechende Ausführung

Über das Produkt

Der Sockelplattenhalter verbindet die Betonsockelplatte mit dem Zaunpfosten. Er wird am Pfosten verschraubt, und das Ende der Platte wird zwischen die Schenkel des Sockelplattenhalters geschoben.

Die Länge L beträgt 200 mm und entspricht der Höhe der Sockelplatte 200 × 50 mm. Die Innenbreite w beträgt 52 mm. Schenkeltiefe, Bohrungen und Distanzstab sind in der Zeichnung schematisch dargestellt.

Die Beschichtung (verzinkt) schützt den Stahl unter üblichen Bedingungen vor Korrosion; wählen Sie bei Kontakt mit Salz oder Chemikalien eine den Umgebungsbedingungen entsprechende Ausführung.

Abmessungen

Länge L200 mm
Innenbreite w52 mm
Für Sockelplatte200 × 50 mm
Maße gemäß Angebotsangaben und Vergleichstabelle.

Werkstoff und Beschichtung

WerkstoffStahl
Beschichtungverzinkt

Verkaufseinheit

Verkaufseinheit1 Stück

Auswahl und Montage

  • ✓Prüfen Sie das Maß der Sockelplatte – der Sockelplattenhalter ist für Platten 200 × 50 mm vorgesehen.
  • ✓Schrauben Sie den Sockelplattenhalter mit dem Steg durch die 2 Montagebohrungen am Pfosten fest.
  • ✓Schieben Sie das Ende der Sockelplatte in den Sockelplattenhalter; verwenden Sie bei zwei Platten an einem Pfosten auf jeder Seite einen Sockelplattenhalter.

Wichtig

Die Angebotsangaben enthalten keine Angaben zur Tragfähigkeit des Sockelplattenhalters. Wählen Sie die Schrauben für den Pfosten passend zu dessen Wandstärke.

Downloads

File icon 200x50 EN.pdf 55.86 kB

200x50 EN
