Dachhaken S520 Verstellbar für Schrägdächer
product unavailable
zur Wunschliste hinzufügen
Beschreibung

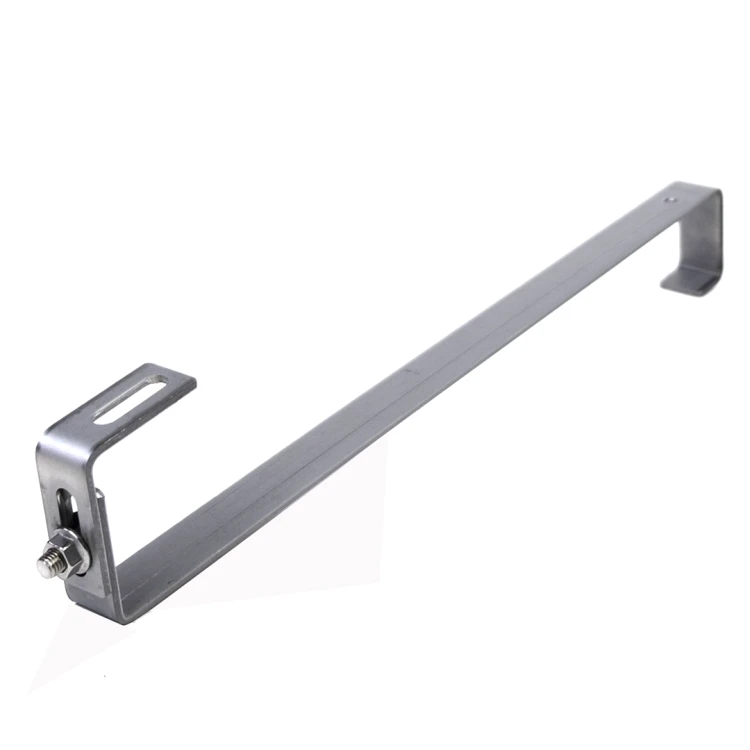

Dachhaken S520 Verstellbar für Schrägdächer
Dachhaken S Verstellbar für Schrägdächer, Edelstahl 1.4016, 520x30x4mm mit M10 Bohrung für Profil für Photovoltaikanlagen.

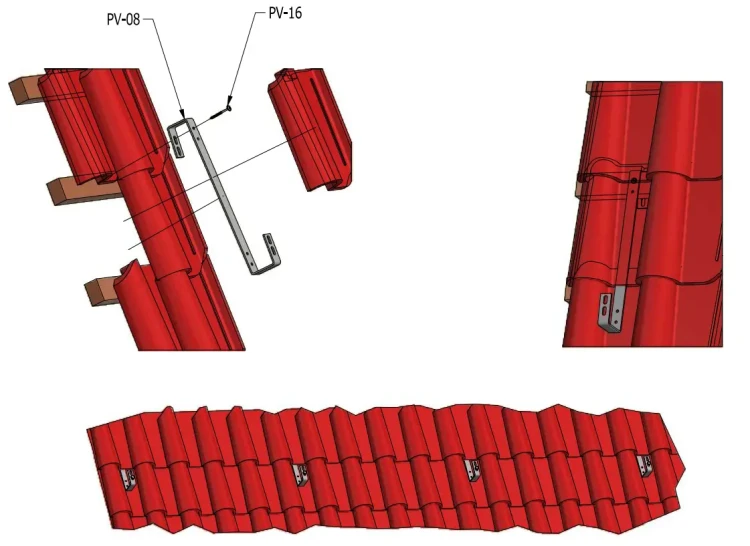

Der S-Haken ist für die Montage von Photovoltaik-Paneelen auf einem mit Keramik- oder Betonziegeln bedeckten Dach mit einer Dicke von max. 60 mm. Der Haken ermöglicht die Montage von Montageschienen 40×40 mm an einer Latte von max. 50 mm. Er ist aus rostfreiem Stahl gefertigt und garantiert Schutz vor ungünstigen Witterungseinflüssen. Im oberen Teil des Elements befindet sich eine M7-Bohrung für eine M6-Schraube, die es ermöglicht, den Halter an die Latte zu schrauben und die Steifigkeit der Konstruktion zu erhöhen. Eine Längsbohrung im Pfosten ermöglicht die Korrektur der Ausrichtung der Montageschienen.
- Die im Haken verwendete Justierung dient dazu, Unebenheiten im Dachstuhl, an dem die Haken befestigt werden, auszugleichen. Bei Gebäuden mit einem schlecht konstruierten Sparrengebälk ist dies die einzige Möglichkeit, eine stabile Halterung für die horizontalen Konstruktionsstreifen für die Installation von Solarmodulen genau vorzubereiten.

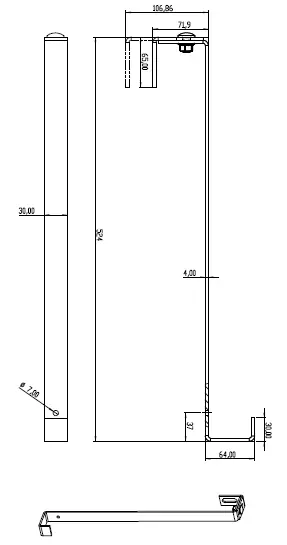

- Das Montageverfahren ist dasselbe wie bei dem nicht verstellbaren Haken. Die genauen Abmessungen des Hakens sind in den Grafiken oben angegeben.
- Der H17-Stahl, aus dem die Haken gefertigt sind, zeichnet sich durch seine hohe Widerstandsfähigkeit gegenüber widrigen Umweltbedingungen aus (rostfreier Stahl).
Spezifikation
- Werkstoff: Rostfreier Stahl 1.4016 (H17) Güte 430 - Verwischte Kanten
- Flansche: 7mm Loch
- Profil: Bohnenförmiger Sockel für M10-Bolzen
- Flansch: 30x4mm
Eigenschaften von Stahl H17 - 1.4016 Grade 430
- Ferritischer rostfreier Stahl (magnetisch), flexibel und belastbar.
Eigenschaften Eigenschaften von Stahl H17 - 1.4016 Grade 430
- Korrosionsbeständig, da er wie alle anderen nichtrostenden Stähle Chrom enthält.
- Nicht für salzige oder säurehaltige Umgebungen empfohlen.
